Процесс пайки электрических схем, металлоконструкций требует создания надежного соединения. Инструментом для выполнения качественной стыковки деталей является электрический паяльник. Размер спаиваемых деталей может отличается, поэтому он должен быть оснащен регулятором температуры. Тонкие и хрупкие детали требуют аккуратного подхода, иначе могут прийти в негодность. Регулировка санкционирует корректировку уровня температуры, тем самым избежать неприятных ситуаций при работе.

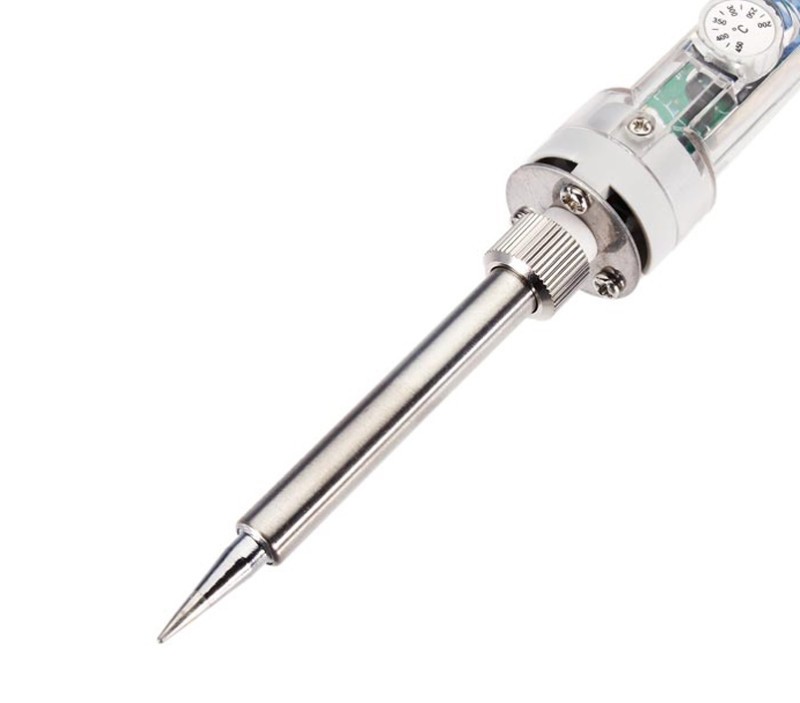

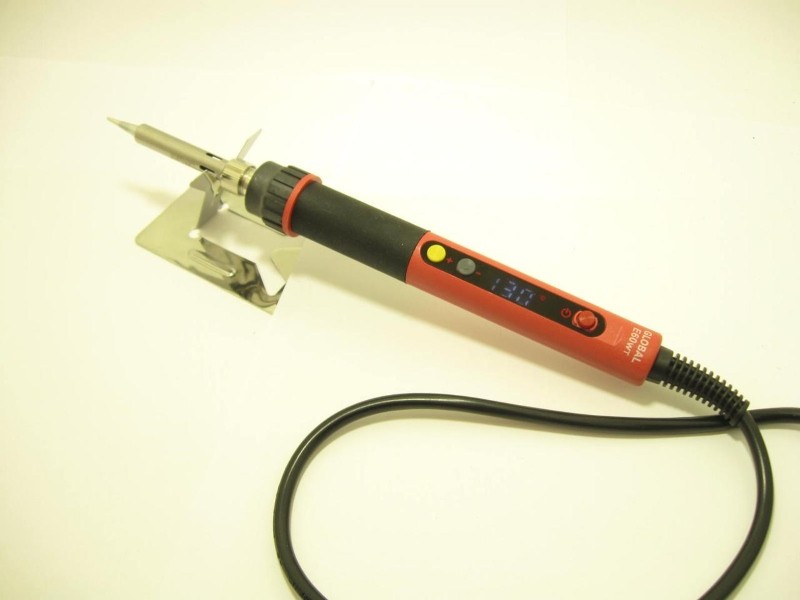

Паяльник с регулировкой температуры

Паяльник с регулировкой температуры

Принцип работы

Корректировка параметров происходит специальным механизмом. Паяльник с терморегулятором состоит из жала, корпуса, платы и набора резисторов в конструкции. Конструкция допускает производить регулировку жара при работе с различными деталями. Более дорогие образцы представляют изменяемые границы напряжения. При каждой настройке нужно подбирать соответствующее жало для контроля температуры на выходе.
Начинающему радиолюбителю важно определить, с какими параметрами требуется паяльник. Профессионалы своего дела выбирают надежные модели с регулировкой температуры. Оборудование обладает хорошими показателями спаивания, действие производится соответствием необходимым критериям. Для каждого изделия применяется различная нагрузка, термостабилизация разрешает выбрать границы, необходимые для качественной пайки различных изделий.

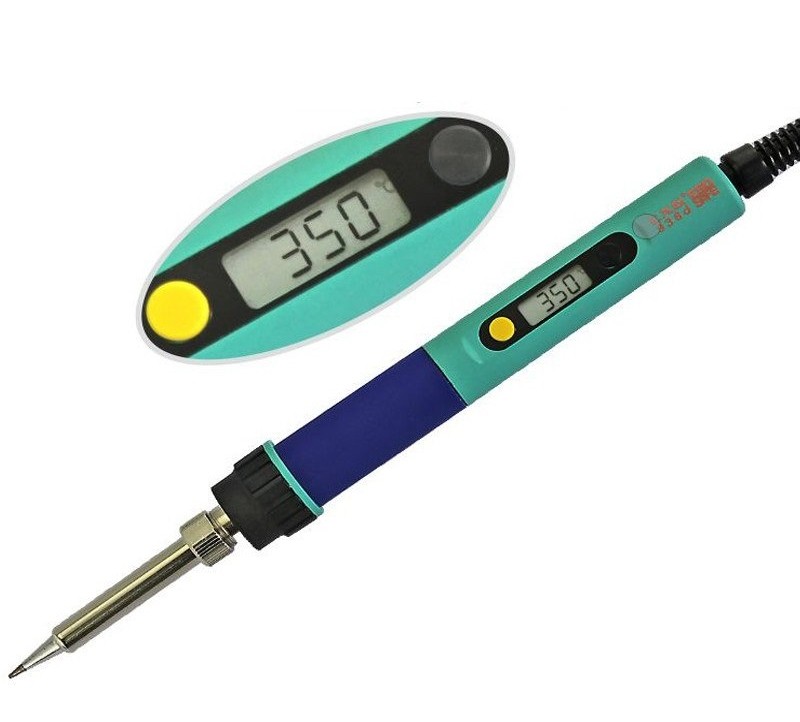

Паяльник сетевой с регулировкой температуры

Паяльник сетевой с регулировкой температуры

Подбор температуры происходит в соответствие описанию материала и метода эксплуатации используемого оборудования.

Конструкция

При выборе инструмента важно подобрать необходимые размеры настройки. Важно обращать внимание на элемент регулировки, качественный паяльник обладает переключателем с указанными температурами минимального и максимального уровня. Тумблер отвечает за переключение напряжения, простая конструкция может не отвечать требованиям при спайке материала.
Термостабилизация позволяет избежать перегрева жала при долгом простое инструмента. Паяльник с регулировкой температуры допускает устанавливать количество выделяемого тепла жалом при мелких работах. Режимы эксплуатации:

  • Рабочая производительность может варьироваться от 60 до 140 Вт, среднее напряжение на выходе – 80 Вт.
  • Питание происходит от электросети 220 В.
  • Диапазон жара начинается от 185 °С, для легкоплавких припоев и мягких материалов, доходит до 450 °С для более тугоплавких изделий.
Схема паяльника с терморегулятором

Схема паяльника с терморегулятором

Регулировка производится специальным тумблером, погрешность установки формата составляет 10 °С.

Комплектация

Инструмент для радиотехнических материалов собраны в комплекте некоторые аксессуары, направление и характеристики которых могут отличаться. Необходимо ознакомиться с комплектацией, во избежание простоев, некачественных соединений. Среднестатистический паяльник с регулятором температуры имеет:

  • Набор жал для пайки, обычно состоит из 5 наименования для выполнения различных действий.
  • Термодатчик для собственной регулировки инструмента.
  • Индикатор нагрева, обычный светодиод, который подает сигнал о достижении заданной температуры.

При покупке стоит обратить внимание на длину провода, длинна должна быть не менее 1,5 метра, в этом случае, вероятно не прибегать к использованию удлинителей. Нагревательный компонент может быть двух видов:

  • керамический;
  • изготовленный из нихромовой проволоки.

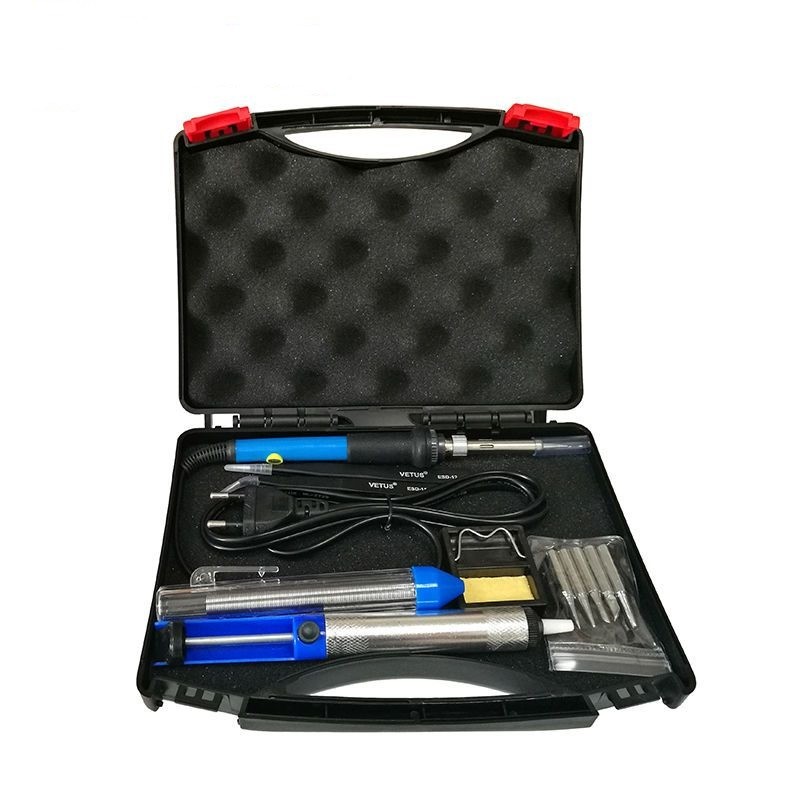

Комплектация паяльника с регулируемой температурой

Комплектация паяльника с регулируемой температурой

Нагревательный прибор должен иметь смену жал, для выполнения различных процессов. Дешевыми изделиями такой модификации не предусмотрено, поэтому надо выбирать жало по типу действий.

Разновидности регуляторов

Приборы для соединения различного вида радиодеталей обладают нескольким типом характеристик. Паяльные станции, имеющие регулировки жара и нагрузки выпускается производителем с разными элементами настройки параметров. Основные разновидности:

  • Менять напряжение, мощность узла доступно при помощи симистора. Указанная модификация наиболее распространена при использовании нагревательных компонентов в радиотехнике.
  • Регулировочный элемент тиристорного типа.
  • Модификация для увеличения производительности прибора, допускает изменять силу на выходе до необходимых величин.
  • Индикация делает возможным распознавание, на каком режиме производится нагрев.
  • Низковольтные контроллеры используются конструкциями, рассчитанными на действия с напряжением не более 36 Вольт.

Изготовить компоненты, имеющее регулировку температурных объемов вероятно своими руками. Применяется простое строение без помех, предоставляющее вероятность продлить срок службы нагревательного элемента. Надежным считается гальванический компонент, универсальность дает позволение применять конструкцию с различными модификациями и моделями.

Низкочастотные устройства

Конструктивной особенностью прибора является ремонт тонких соединений, которые обычным способом можно прожечь. Применяются стабилизаторы на 12 и 36 В, по соответствию выходной мощности. Существуют варианты с микроконтроллером, устанавливается в изделия при действиях с деталями повышенной чувствительности.

Важно понимать, что эксплуатация таких приспособлений будет менее производительной.

Производительности недостаточно для быстрого разогрева жала, максимальные показатели степени нагретости не достигают более крупных механизмов.

Медные приспособления

Структура изготовлена из медной проволоки, закрученной спиральным видом. Медь способна передавать ток низкой силы, производимый небольшими трансформаторами.
Регулируемые нагревательные составляющие укомплектованы термодатчиком, который отвечает за контроль наконечника. Термопара устанавливается на рабочем жале, что допускает настроить уровень температуры до требуемого состояния. Медная спираль не пропускает через себя электрический ток, производительность агрегата останавливается, либо изменяется показатель нагрузки. Разновидности медных нагревателей:

  • с намотанной на корпус проволокой, препятствующей доступа напряжения к жалу;
  • изолированная структура допускает избежать потери тепла при использовании прибора.
Самодельный терморегулятор

Самодельный терморегулятор

Качество меди зависит на производительность, добавление присадок в целях экономии производителем, может существенно сократить срок службы, испортить ремонтируемые детали.

Керамические нагреватели

В отличие от изделий, комплектуемых нихромовой проволокой, керамическая составляющая может прослужить дольше своего конкурента. Керамический элемент дозволяет действовать при максимально допустимых порогах, сопротивление является минимальным. Электрическое напряжение распространяется по жалу, следствием чего происходит нагрев.
Керамические нагреватели требуют внимания, при механических воздействиях разрушаются, приходят в негодность.

Паяльник с керамическим нагревателем

Паяльник с керамическим нагревателем

Цена паяльника с керамическим наконечником выше, поэтому важно подобрать качественной материал. Долговечная и надежная работа осуществляется путем аккуратного пользования составной частью.

Преимущества и недостатки

При выборе приспособления для пайки радиодеталей, следует обратить внимание на техническую документацию. Пренебрегать советам профессионал не стоит, т.к. многолетний опыт может помочь выбору подходящего приспособления новичкам. Выбор между керамическим и обычным прибором может завести в тупик, не опытный мастер должен ознакомиться с отрицательными и положительными сторонами каждого изделия. Достоинства медных наконечников, используемых с оборудованием регулировки температуры паяльника:

  • доступная цена дает возможность приобрести его начинающему мастеру;
  • стойкость к механическим воздействиям дозволяет избежать поломок механизма, когда процесс еще не освоен полностью.

Отрицательные стороны:

  • Медная проволока не славиться долговечностью из-за воздействия высоких показателей нагрева на протяжении длительного времени. Избежать перегрева допустимо делая паузы в процессе, рассматриваемый способ сохраняет целостными даже дешевые модели.
  • Медленный нагрев подключения к электросети.

Керамические паяльники, включающие терморегулятор, отличаются следующими достоинствами:

  • цельная система делает возможным избегать выхода прибора из строя;
  • настроенные показатели температуры доступны сразу после подключения к сети, некоторые модели нагреваются менее, чем за минуту;
  • надежный узел при соблюдении правил эксплуатации.

При использовании любых аппаратов сталкиваешься с рядом отрицательных сторон, керамические изделия не исключение. Разрушенное жало заменяется только оригинальным, из-за конструктивных особенностей каждой из модели. В случае падения, нагревательный компонент трескается, теряет рабочие свойства.

Для чего повышать мощность

Нецелесообразно для выполнения паяльных работ различного характера приобретать несколько вариантов. Повышенная интенсивность применяется при кратковременных воздействиях на элементы, хрупкие детали могут не выдержать высоких температур и прийти в негодность. Сгоревшие дорожки, расположенные вблизи контролёры могут повлиять на работу ремонтируемой детали.

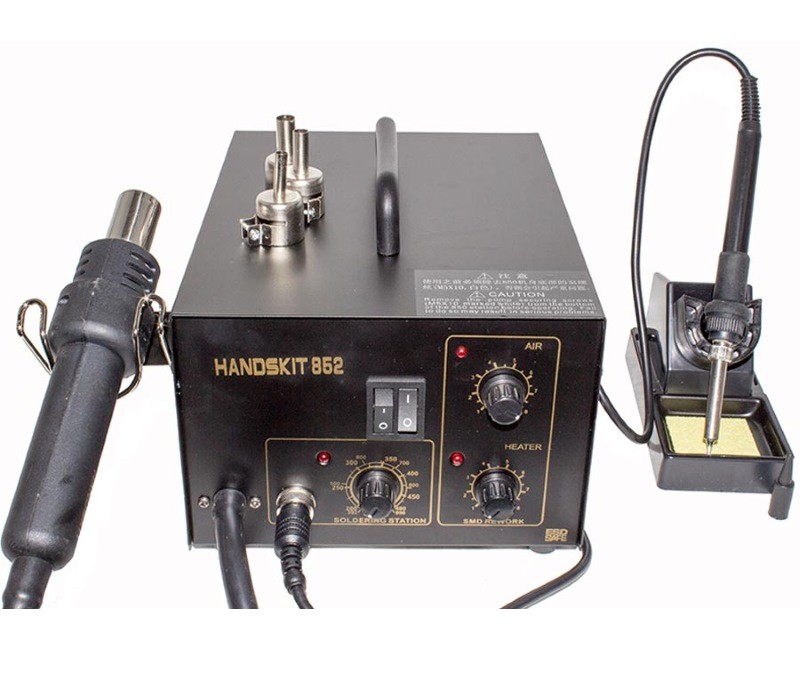

Паяльная станция с терморегулятором

Паяльная станция с терморегулятором

Меньшая мощь на выходе способствует медленному разогреву и низкой температуре. При представленных показателях в процессе пайки нужно дольше воздействовать на материал до начала плавления. Долгосрочные нагревы могут также пагубно повлиять на плату. Во избежание серьезных последствий, следует правильно подобрать уровень отдачи путем регуляции. К примеру, для сцепления массивных предметов требуется повысить интенсивность до того момента, когда время воздействия на элементы будет меньше температуры плавления и при условии использования соответствующего припоя.

Переключатели и диммеры

Переключатель простого типа дает выбрать положение в двух направлениях. Агрегат эксплуатируется на минимальных и максимальных величинах отдачи, дозволяя лишь экономить электроэнергию. При минимальном уровне жало поддерживается необходимой степенью нагрева на подставке, нажатие на переключатель разогревает его. Изделием, оснащенным указанным типом переключателя выполнить качественное слияние металлов затруднительно, т.к. отсутствует полная настройка параметров.
Диммируемые разновидности регулируемых устройств позволяют выбрать важные параметры.

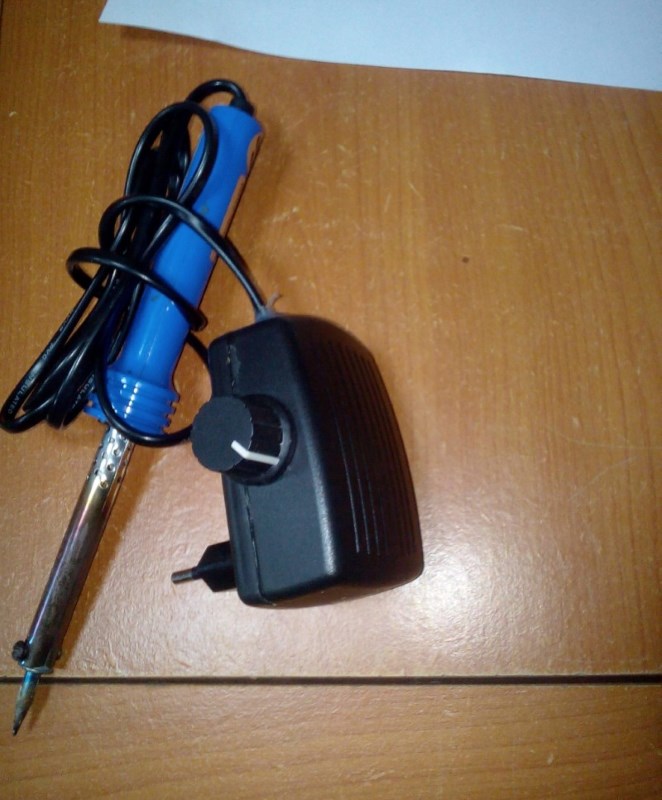

Самодельный диммер для паяльника

Самодельный диммер для паяльника

Устройство включает диммер, который присутствует в сетке между кабелем питания и нагревательным элементом. Регулировка производится путем контроля вольтажа, данные механизмы популярны среди начинающих радиолюбителей, за счет не высокой цены.

Блоки управления

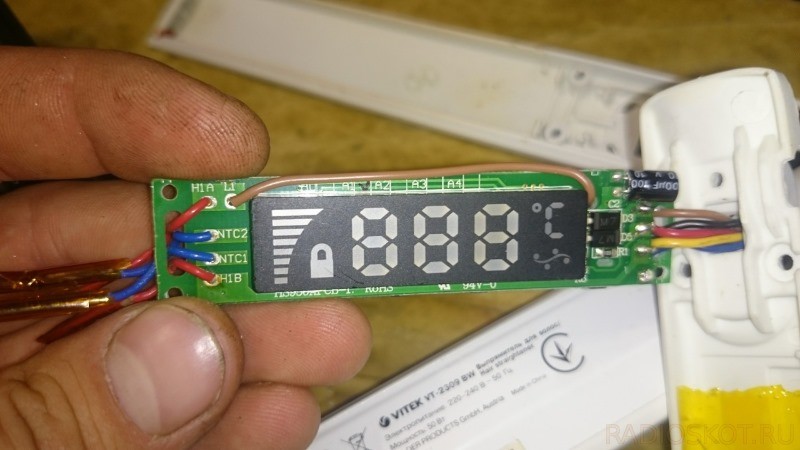

Более свершенные системы обладают блоком управления, состоящим из набора регуляторов и микросхем. Компактность позволяет разместить чертеж в рукоятке паяльника, что очень удобно в процессе. Управляющий датчик располагается снаружи корпуса, что дает возможность выбирать показатель не отрываясь от процесса пайки.

Существуют паяльники, имеющие внешний блок питания. Такое устройство делает возможным работать со стабильным напряжением на выпрямленном токе.

Агрегат настраивает параметры разностей потенциалов электросети вне зависимости от режимов, некоторыми действиями это условие должно обязательно соблюдаться.
Разновидности блоков управления могут ввести в ступор, при важной мобильности, лучше обратить внимание на внутреннее расположение. Внешние блоки позволяют производить более качественный контакт, разновидностью является паяльная станция, которой предусмотрен фен.

Регулятор температуры своими руками

Изготовление паяльника, имеющего регулировку своими руками требует знаний электротехники. При наличии опыта, предлагается изготовить механизм из обычного нагревательного элемента, мощностью 60 Ватт. Качественные соединения могут быть выполнены только при использовании балансира величины нагрева.
Сборка производится путем реализации некоторых доработок и предполагают использование доступных материалов. Простейшая система включает:

  • тиристор модели КУ101Г;
  • резистор СП – 1;
  • диод, работающий при токе не менее 1А.
Схема терморегулятора для низковольтного паяльника

Схема терморегулятора для низковольтного паяльника

Монтаж модели возможен без применения платы, в корпусе блока питания любого размера. Соединение размещается на корпусе резистора, к которому примыкает разъем корректирования степени нагрева. Результатом можно получить регулируемый девайс с выходной мощностью до 60 Ватт.

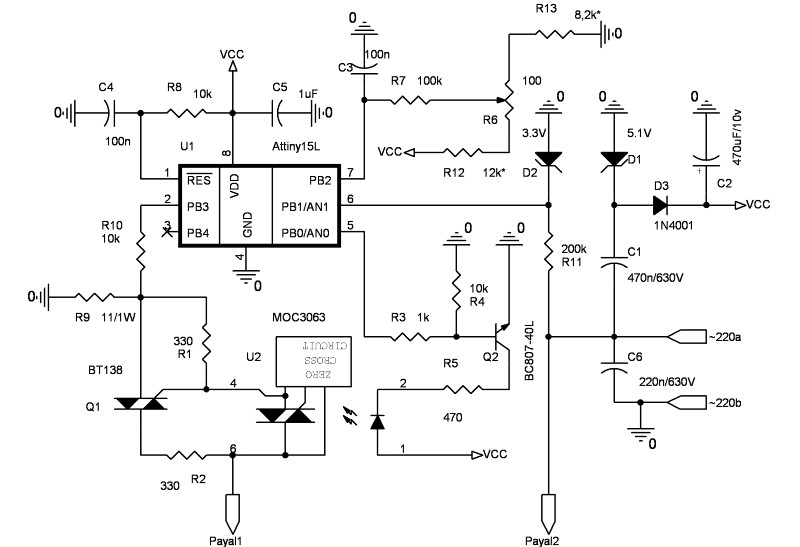

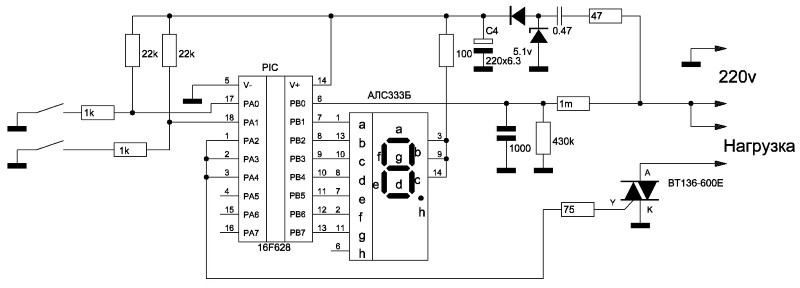

Схематичный чертеж для более мощных устройств включают несколько другие компоненты. Сборка производится на монтажной плате, за регулировку отвечает переменный резистор R2, который эксплуатируется в диапазоне от 50 до 100%. Максимально допустимая нагрузка – 300 Ватт, достаточное для бытового устройства.
Варианты схем в зависимости от ограничителя мощности
Мощность устройства можно регулировать несколькими способами, отличия состоят в применении полупроводникового контроллера, выполняющего необходимые задачи. Схемы могут быть построены с применением нескольких составных частей, в зависимости от назначения:

  1. Тиристор работает как электронный ключ, пуск тока производится в одном направлении. Строение осуществлено с наличием трех выходов, катодом, анодом, управляющим электродом. Подача импульса на электрод вызывает открытие тиристора, закрытие происходит после прекращения подачи или смены направления тока.
  2. Проводящие ток в обоих направлениях полупроводники называются симисторами. Корпус имеет управляющий затвор и силовые электроды, работа по сути близка к двум соединённым тиристорам.
  3. К конструкциям управляющих датчиков применяются известные радиолюбителям детали, такие как резистор, диод, конденсатор, микроконтроллер.

В большинстве случаев применяется тиристор или симистор, точная отладка регулируется с помощью добавленного схемой микроконтроллера.

Рекомендации по проверке и наладке

При вращении ручки регулировки происходит изменение напряжения, проверка производится под нагрузкой, т.е. при включенном паяльнике. Точные показания можно получить, используя мультиметр. Также уровень нагрузки определяется подключенной лампочкой накаливания, при изменении параметров сила света меняется.
Регулятор вольтажности, собранный своими руками, помогает выполнению паяльных работ вне зависимости от типа материала. Разновидности схем позволяют подобрать именно ту модификацию, которой позволяется выполнить качественное присоединение.
