Для создания неразъемных соединений применяют несколько технологий. Одна из них это пайка. От традиционной сварки ее отличают низкие температуры, соединение между собой выполняют с помощью специального материала – припоя. В процессе пайки, расплавленный припой наносят на соединяемые детали, по мере остывания, он затвердевает и заготовки соединяются  между собой.

Пайку выполняют с использованием различных устройств – электрического паяльника, паяльной станции и пр.

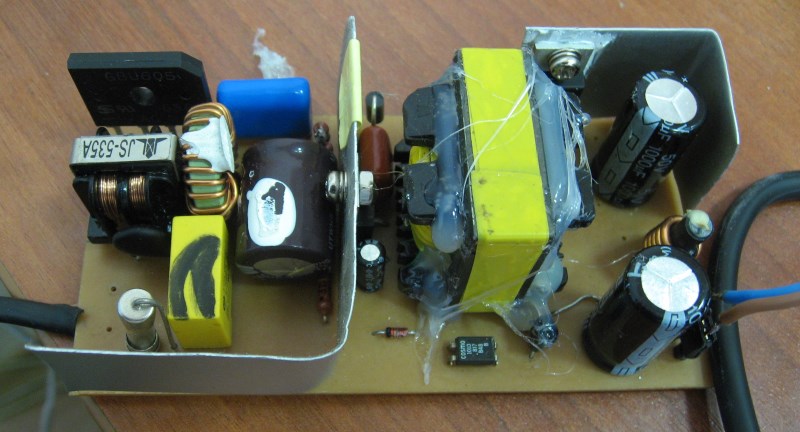

Паяльная станция с феном своими руками

Паяльная станция с феном своими руками

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

  1. Блок управления, который контролирует рабочие параметры работы устройства.
  2. Паяльник, предназначенный для выполнения пайки.
  3. Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
  4. Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
  5. Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
  6. Прибор для удаления лишнего олова.
  7. Вспомогательную оснастку – подставки и пр.
  8. Браслеты, которые снимают статическое напряжение.

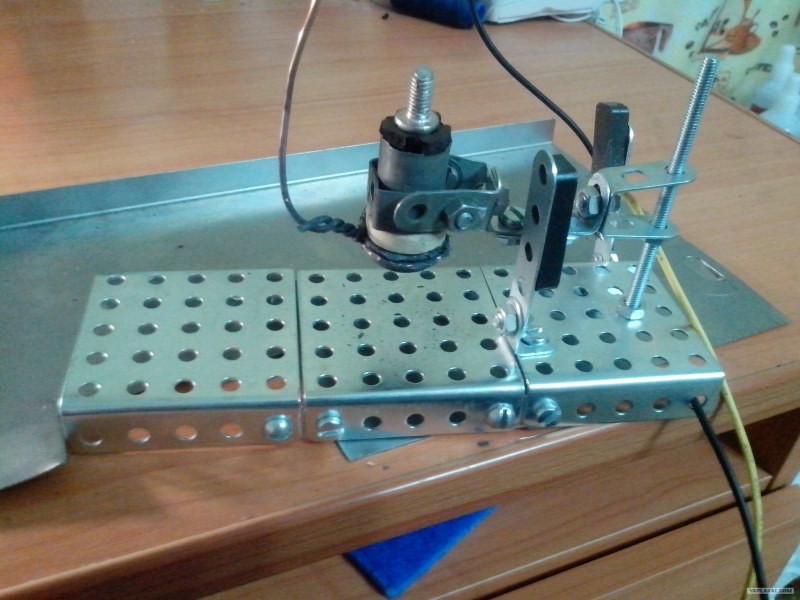

Самодельная паяльная станция

Самодельная паяльная станция

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Рекомендации по сборке самодельной паяльной станции с феном

Ключевое требование, которое можно предъявить к самодельной паяльной станции с феном можно сформулировать следующим образом – она должна обеспечить поток воздуха разогретый до температуры не менее 850 ⁰C. При этом мощность нагревательного элемента в паяльной станции не должна превышать 2,6 кВт.

Кроме этого, все компоненты этого паяльного станка с феном не должны иметь высокую стоимость и быть доступными. Кстати, бытовые фены не отвечают ни одному этому требованию. Чаще всего домашние мастера стремятся изготовить или ручной, или стационарный термофен.

Как ни странно, стационарное изделие собрать легче. Это вызвано следующими причинами – ни кто не ограничивает мастера в габаритно – весовых характеристиках. Нет необходимости в изготовлении пистолетной рукояти, которая необходима для управления прибором.

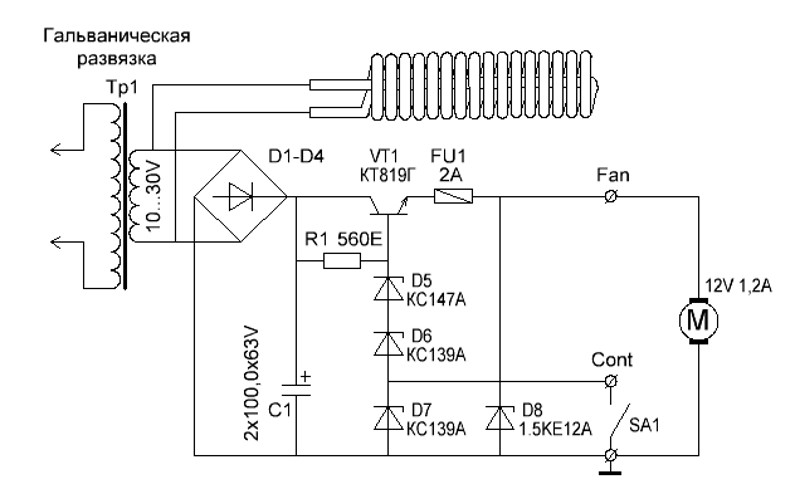

Схема электропитания паяльного фена

Схема электропитания паяльного фена

Термофен, в стационарном исполнении работает следующим образом – излучатель тепла стоит неподвижно на рабочем столе, а перемещать необходимо деталь. Такое решение приводит к осложнениям во время выполнения пайки. Для повышения эффективности пайки, целесообразно использовать ручной паяльник (термофен). Такой прибор должен иметь небольшие размеры, а  управлять им можно незащищенными руками.

Один из главных вопросов, который встанет перед мастером, решившимся собрать паяльную станцию своими руками, звучит примерно так, какой нагревательный инструмент целесообразно использовать. Как уже отмечалось, компоненты из которых состоит бытовой фен не отвечают требованиям, которые предъявляются к устройствам этого типа. Поэтому, использовать их при создании самодельной паяльной станции недопустимо.

Практика создания самодельных станций говорит о том, что самый оптимальный вариант – это самостоятельное изготовление нагревателя из нихромовой проволоки. Ее сечение должно находится в диапазоне от 0,4 до 0,8 мм. При этом надо понимать, что использование проволоки большего сечения позволит обеспечить больший запас мощности, но получить при этом необходимую для работы температуру будет довольно сложно.

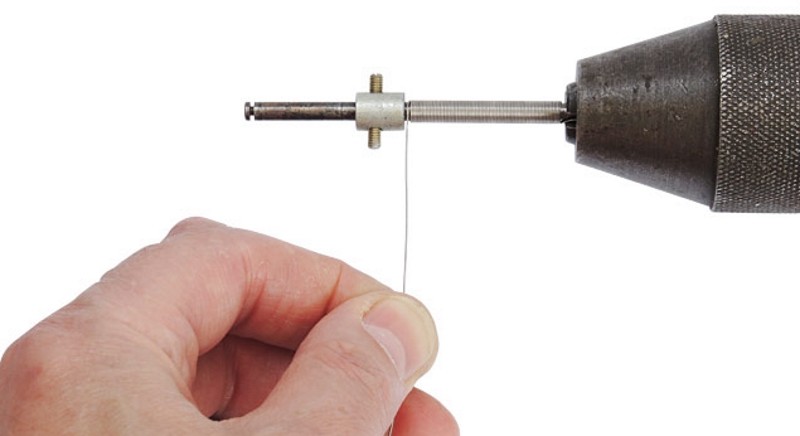

Спираль нагревателя из нихромовой проволоки

Спираль нагревателя из нихромовой проволоки

По определению нагреватель не должен быть большим. Для этого нагревательная спираль не должна превышать 4 – 8 мм, по внешнему диаметру. В качестве основания, на котором будет зафиксирован нагревательный элемент необходимо, использовать материал с высокой стойкостью к воздействию высокой температуры. Это может керамика. Кстати, вполне может подойти деталь такого плана, устанавливаемая в бытовом фене.

В качестве нагнетателя можно установить вентилятор небольшого размера. Кстати, его тоже можно снять со старого фена.

Вентилятор должен обеспечить поток воздуха в пределах 20-30 литров в минуту. Еще один вариант – воздушный компрессор для аквариумов. Для повышения его производительности необходимо дополнить его ресивером. Для него можно использовать обыкновенную пластиковую бутылку.

Изготовление корпуса для фена можно выполнить исходя из нескольких вариантов. Можно использовать материалы, которые показывают высокую стойкость к воздействию температуры, например, керамику, но такое решение приведет к удорожанию конструкцию. Можно ее удешевить, используя частичную теплоизоляцию канала, по которому продвигается горячий воздух.

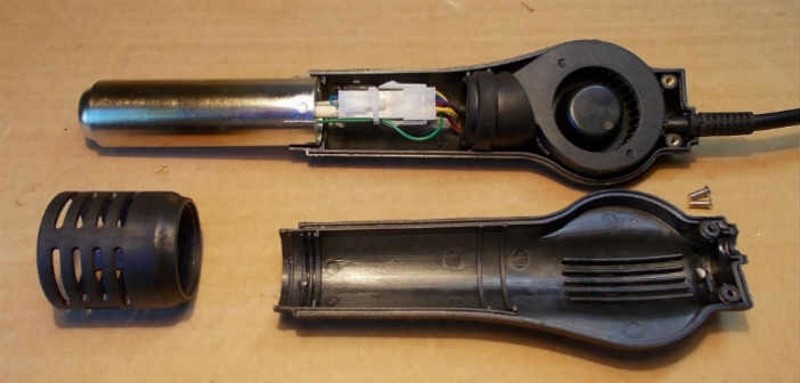

Корпус термофена для пайки

Корпус термофена для пайки

Для корпуса самостоятельно изготавливаемого термофена можно использовать корпус от бытового прибора. Существуют некоторые условия – так, корпус должен быть достаточно объемным, а сопло необходимо выполнять из термостойких материалов или из металлов.

Другая забота, которая встанет перед мастером, это обеспечение работоспособности устройства. В частности, в конструкцию самодельного устройства должен входить пусковой механизм (выключатель) и элемент, отвечающий за регулировку параметров потока воздуха, а именно скорости его движения и его температуры. Для решения этих задач в электрической схеме должны быть установлены реостаты, которые позволяют выполнять плавную настройку мощности.

Сборку изделия начинают с изготовления спирали. При ее намотке необходимо учитывать, что ее сопротивление должно находиться в районе от 75 до 95 Ом. Спираль должна быть намотана на надежный изолятор, а сверху ее необходимо закрыть изолятором, например, асбест или стекловолокно. После сборки этого узла концы спирали должны выходить наружу.

Готовый элемент должен быть установлен в предварительно подготовленный канал корпуса, то есть он должен быть выложен слоем тепловой изоляции. После установки спирали на место ее можно соединять с силовой проводкой, в состав, которой входит выключатель.

ВАЖНО! При выполнении работ необходимо постоянно помнить о тепловой изоляции.

В тыльной части корпуса необходимо смонтировать воздушный нагреватель. Если габариты нагнетателя не позволяют установить его в корпус, то вполне возможно его закрепить с внешней стороны. Для подачи воздуха необходимо присоединить воздуховод.

Правила пользования и техника безопасности

При работе необходимо строго соблюдать технику безопасности и правила использования подобных устройств. Во-первых, необходимо соблюдать противопожарную безопасность.

При работе недопустимо резко изменять температуру в нагревательном элементе.

Во время работу необходимо соблюдать осторожность и не допускать касания нагретых элементов. Недопустимо попадание влаги на корпус и внутрь термофена.

Насадки можно заменять только после того, как фен остынет.

Рабочее место должно хорошо проветриваться.

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

Схема паяльной станции

Схема паяльной станции

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

Назначение кнопок и варианты прошивки

На передней панели станции должны быть установлены кнопки управления, отвечающие за исполнение следующих функций:

  • Понижение/повышение температуры с определенным шагом, например в 5 или 10 градусов.
  • Установку заранее подобранных режимов.

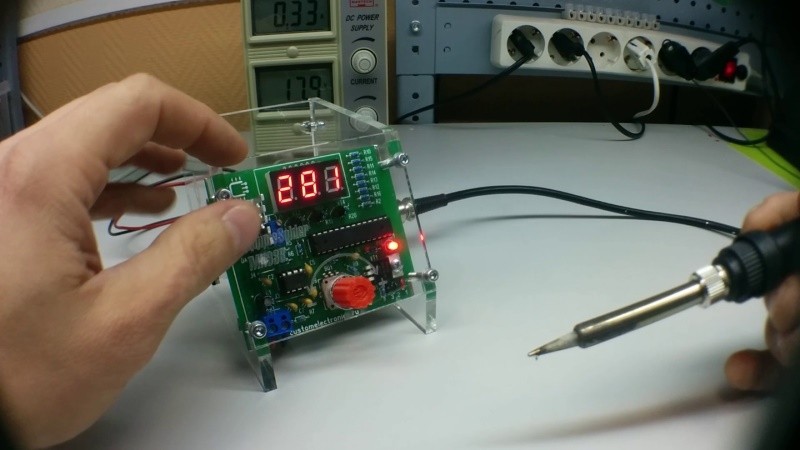

Настройка паяльной станции

Настройка паяльной станции

Вместо кнопок управления можно использовать внешний прибор (программатор) или выполнить прошивку внутри схемы. Настроить температуру довольно просто.

Регулятор температуры низковольтных паяльников

Новички могут попробовать свои силы собрав упрощенную схему. По сути – это та же станция, только с ограниченными возможностями. Так как в ней будет несколько другая начинка. Она может работать с 12-ти вольтовыми паяльниками или устройств собранных на основании микропаяльника.

В основании такой схемы лежит устройства регулятора сетевого паяльного устройства. Она имеет 16 уровней настройки параметров температуры.
