Пайка нержавеющей стали — довольно сложная и трудная работа. Чтобы получилось качественное соединение, нужно соблюдать множество условий — как по выбору материалов, так и по режимам пайки. Несколько проще паять сплавы с содержанием Ni или Cr до 25%. Они спаиваются и с другими металлами и сплавами, за исключением Al и Mg. Домашние мастера чаще всего применяют оловянные припои.

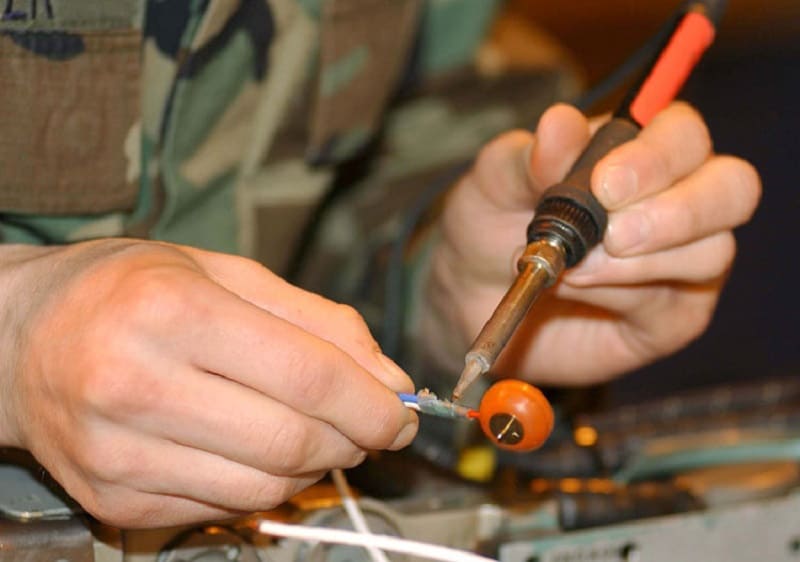

Пайка нержавейки

Пайка нержавейки

Особенности пайки нержавейки

Используя олово и составы на его основе, можно отремонтировать изделия из нержавейки, а также собрать небольшие по размерам и не подвергающиеся большим нагрузкам самодельные конструкции. Кухонная посуда и другие предметы быта ремонтируются обычным паяльником и оловянным припоем.

Пайка нержавейки на производстве выполняется по более сложной технологии. Для пайки ответственных конструкций применяются специальные промышленные смеси , содержащие Cr< Ni, Mn  хрома, никеля, марганца. Работать с ними приходится в защитной газовой атмосфере — аргона с добавлением трехфтористого бора. Как припой при пайке нержавейки используют чистую медь.

Используемое оборудование

Для того чтобы качественно отремонтировать изделия, нужно подготовить материалы, оборудование и изучить технологию. Чтобы паять нержавейку в мастерской на дому, потребуется:

  • электропаяльник мощностью 100 Вт (портативная пропановая горелка);
  • флюс;
  • обезжириватель (растворитель);
  • абразивная бумага, проволочная щетка, надфиль;
  • оловянный припой;
  • ветошь;
  • средства защиты: перчатки, респиратор, защитные очки или прозрачный щиток.

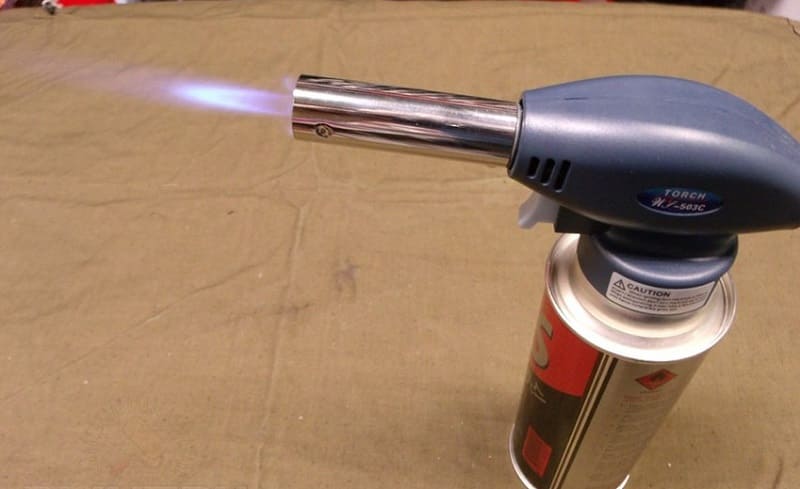

Портативная пропановая горелка

Портативная пропановая горелка

Кроме того, для первичного прогрева массивных заготовок может понадобиться более мощный паяльник. Ортофосфорная кислота обеспечивает высококачественную очистку поверхности и быструю свёртываемость.

Типы припоев

Припои для нержавеющей стали делятся на две основных группы:

  • мягкие;
  • твердые.

Мягкие — это привычные составы на основе Pb  и Sn марок ПОС. Достаточное содержание олова повышает пластичность и текучесть, позволяя ему проникать во все микронеровности поверхности и существенно улучшая адгезию. Кроме того, олово является хорошим раскислителем, что особенно важно при работе с нержавеющими сплавами. Недостатком таких паяльных составов является невысокая прочность получающегося соединения.

Для получения более прочных паяных соединений нержавейки применяют твердые припои. Ими работают как в индустриальных условиях, так и в домашней мастерской. В твердые составы добавляют до 30% технического серебра. Их выпускают в виде тонких прутков и обозначают литерами ПСр.

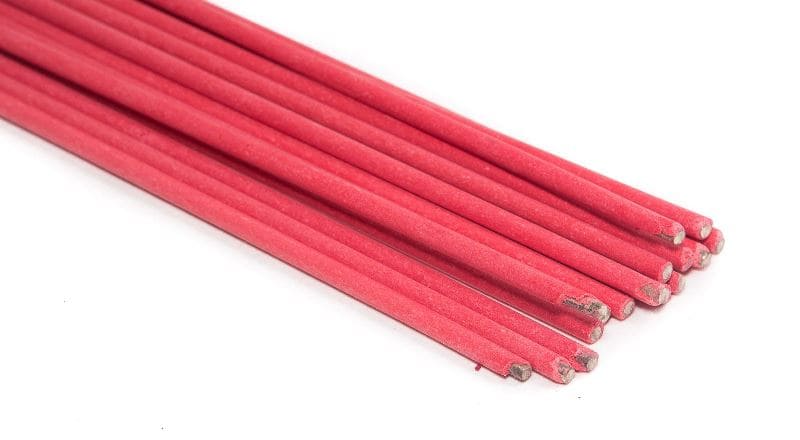

Припой HTS – 528

Припой HTS – 528

Если требуется соединить пайкой разнородные изделия из таких материалов, как нержавейка, медные сплавы, никель, чугун — применяют состав HTS – 528. В его состав уже включен флюс, а температура плавления — не менее 750 °С

Приготовление флюса

Коррозионно-стойкие сплавы весьма чувствительны к условиям пайки, поэтому правильный выбор флюса для пайки нержавейки исключительно важен.

Наиболее широко применяемый флюс содержит:

  • 7 частей технической буры;
  • 2 части борной кислоты;
  • 1 часть фтористого кальция.

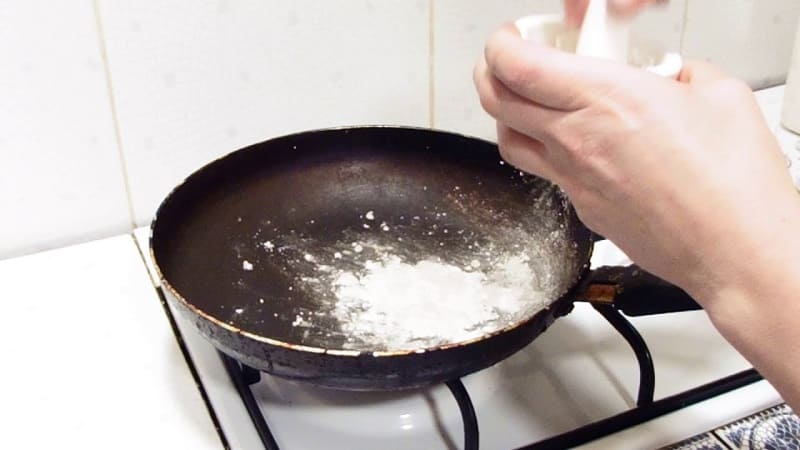

Изготовление флюса в домашних условиях

Изготовление флюса в домашних условиях

Для пайки мелких заготовок состав флюса упрощается — берут равные части буры и борной кислоты. Смесь разводят в воде и наносят на область пайки. Как только она высохнет- обеспечит будет отличную адгезию к поверхности сплава.

Перед нанесением флюса необходимо провести тщательную механическую обработку области пайки шкуркой, проволочной щеткой или надфилем.

Преимущества пайки нержавейки оловом

Применение мягких составов на основе олова дает следующие преимущества:

  • простота выполнения паяльных операций для небольших предметов;
  • короткая подготовка;
  • доступность паяльных материалов;
  • достаточное качество пайки для не самых ответственных деталей.
Пайка нержавейки оловом

Пайка нержавейки оловом

Пайка оловянными мягкими составами может быть быстро освоена домашним мастером.

Недостатки пайки нержавейки оловом

Кроме достоинств, пайка нержавейки оловом имеет и недостатки

  • низкая прочность соединения;
  • понижение максимальной температуры эксплуатации запаянных предметов до температуры пластичности олова;
  • затруднения при пайке, вызванные высокой жидкотекучестью олова.

Из-за высокой текучести сложно запаивать швы на вертикальных и наклонных поверхностях.

Режимы пайки оловом

Рекомендуемые опытными специалистами режимы пайки следующие:

  • Температура горелки: 232-240 °С;
  • Мощность паяльника 80-120 Ватт;
  • Время прогрева 5-10 сек;
  • Толщина бруска припоя 2-4 мм.

Температуру пламени удобно контролировать пирометром.

Подготовка оборудования и необходимых материалов

При подготовке оборудования важно уделить внимание характеристикам и конструктивным особенностям паяльника. Его мощность — не менее 80-110 ватт, более слабые приборы не смогут обеспечить достаточный прогрев рабочей зоны. Жало должно быть необгораемое. Работать паяльником получится  мягкими, легкоплавкими припоями – прутками из чистого олова или из смесей типа ПОС. Чистое олово потребуется при ремонте кухонной посуды и сосудов, соприкасающихся с пищей или питьевой водой. Оно не содержит вредных компонентов. Наиболее подходящим флюсом для такой посуды будет ортофосфорная кислота.

Для твердых припоев придется воспользоваться газовой горелкой.

Выбор припоя и вспомогательных материалов

Правильный выбор состава позволяет качественно спаять детали из нержавейки. Такое соединение будет  надежным и долговечным. Наиболее распространение виды паяльных составов — оловянно-свинцовые марки ПОС. Для паяльных работ по нержавейке специалисты рекомендуют:

  • ПОС50Кд18 (с добавлением кадмия);
  • ПОС-61;
  • ПОС-40.

Для ремонта предметов, вступающих в контакт с пищей, следует применять только чистое олово. Для нержавейки подходит далеко не всякий флюс.

Обычно используются:

  • паяльная кислота;
  • ортофосфорная кислота ;
  • хлористый цинк.

Наносить флюс необходимо непосредственно перед пайкой, чтобы не успела повторно образоваться оксидная пленка.

Интересно: Ортофосфорная кислота  входит в состав «Кока-колы». Хороший повод задуматься от том, стоит ли ее пить.

Технология пайки нержавейки оловом

Очень важно правильно и тщательно выполнить подготовительные операции. Их цель — удалить с поверхности нержавейки оксидную пленку и другие загрязнения, препятствующие образованию прочного и долговечного паяного соединения. Сначала поверхность защищается шкуркой, проволочной щеткой или надфилем. Далее, после удаления опилок и частичек абразива, проводят обезжиривание. Для этого берут специальный обезжириватель. Его с успехом заменит любой органический растворитель — ацетон, уайт-спирит, номерные растворители (646, 657) и т.п.

Сразу после обезжиривания область пайки покрывают флюсовым составом. (Если флюс входит в состав прутка припоя, то этот этап не выполняется).

Теперь начинаются собственно пайка оловом. Вначале область пайки разогревается при посредстве жала паяльника или факела газовой горелки. При пайке горелкой следует контролировать содержание кислорода, поскольку при его избытке начнутся окислительные процессы, ухудшающие качество соединения. При превышении допустимой концентрации кислорода пламя приобретает светло-синий оттенок.

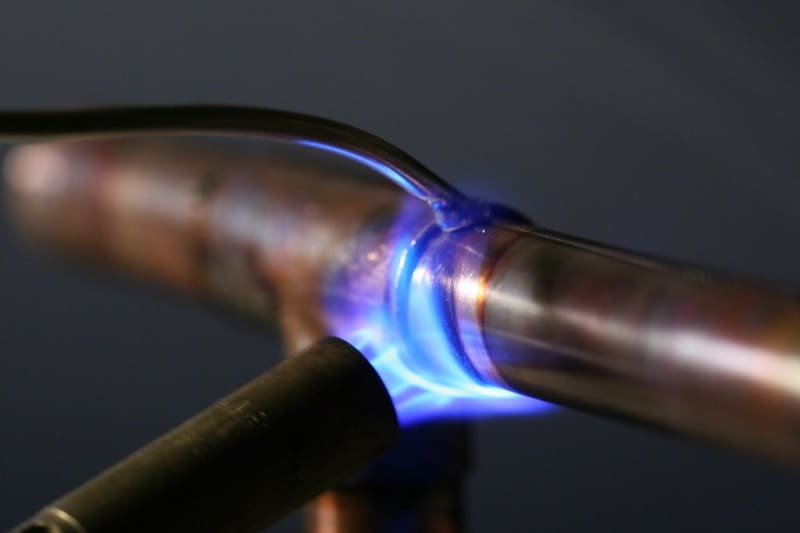

Принцип пайки нержавейки

Принцип пайки нержавейки

Всю область пайки следует прогреть до температуры плавления припоя.

Важно! припой должен плавиться не от жала паяльника или факела газовой горелки, а от тепла запасенного спаиваемыми деталями.

Подачу припоя в рабочую зону надо проводить до того момента, пока он не начнет появляться из рабочих зазоров между заготовками. Это обеспечит оптимальное схватывание.

Пайка нержавеющей стали дома

Часто бывает, что домашнему мастеру необходимо отремонтировать предметы домашней утвари, посуду из нержавеющей стали. Для этого необходимо подготовить определенный набор оборудования, а также рабочие и вспомогательные материалы. Чтобы качественно и быстро ремонтировать изделия из нержавейки, потребуется приобрести также определенный навык. Поэтому не стоит сразу браться за ремонт сложных или крупногабаритных изделий. Чтобы набить руку, «почувствовать металл и огонь», лучше потренироваться на ложках, кружках или просто обрезках нержавейки.

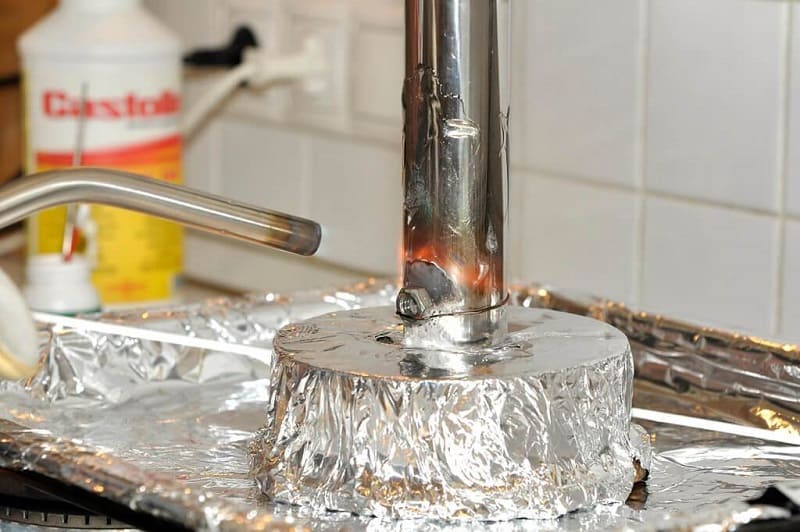

Пайка нержавейки в домашних условиях

Пайка нержавейки в домашних условиях

Для работы потребуется оборудовать рабочее место. Рабочий стол должен быть металлическим или иметь негорючее покрытие. Должна быть оборудована вытяжная вентиляция — как пары паяльного состава, так и флюса и обезжиривателя вредны для органов дыхания. Спаиваемые детали должны быть надежно закреплены инвентарными крепежными приспособлениями — тисками, струбцинами, зажимами, распорками.

Рабочая зона не должна быть загромождена, в ней могут находиться только спаиваемые детали.

Емкости с рабочими жидкостями сразу после применения следует плотно закрывать и убирать в шкафчик или тумбочку.

Необходимо тщательно соблюдать технологию выполнения работ. Если обработка проведена некачественно и припой не пристает к поверхности деталей — необходимо остановить пайку и повторить механическую обработку и обезжиривание. После обезжиривания брать детали можно только в плотных перчатках — даже небольшое потожировое пятно, оставленное пальцами, может свести работу насмарку.

Проволочную щетку для зачистки можно сделать самостоятельно. Для этого в отрезок трубы диаметром 5-10 миллиметров и длиной около 10 см нужно плотно вставить проволочки, полученные из куска металлического троса. Выступать из трубки они должны на несколько миллиметров. При небольших площадях пайки нержавеющей стали, а особенно в узких и труднодоступных местах такая самоделка намного удобнее и эффективнее, чем покупные щетки на деревянной ручке.

Такой щеткой можно работать в непосредственной близости от паяльника или пламени горелки, минимизируя время между зачисткой и началом пайки.

Пайка с помощью газовой горелки

Горелку плавно перемещают, равномерно нагревая металл. Пруток припоя должен плавиться не от пламени горелки, а от тепла заготовки — только тогда получится прочное и надежное соединение. После наложения прутка в область стыка необходимо далее нагревать заготовки, чтобы он полностью проник во все зазоры и заполнил их. Нагрев продолжают до тех пор, пока излишки паяльного состава не начнут вытекать из стыка.

Распространенные ошибки

Самой распространенной ошибкой при пайке нержавейки является

  • некачественная зачистка;
  • недостаточное обезжиривание;
  • недостаточный прогрев деталей, вследствие чего припой не проник во все зазоры и не соединил их.

Требуется периодически очищать наконечник жала паяльника.

Не следует паять составами с высоким содержанием свинца или применять канифоль.

Качество соединения можно проверить, попробовав поковырять его шилом или отверткой. Надежное соединение можно лишь поцарапать, отслоить припой от нержавейки не удастся.

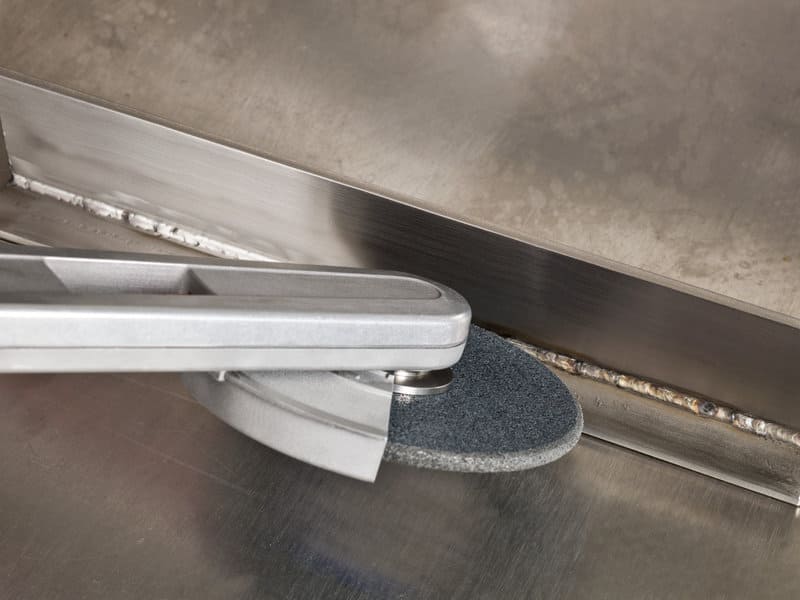

Зачистка нержавейки после пайки

Зачистка нержавейки после пайки

После остывания пайки проводят зачистку от остатков паяльного состава и флюса. Пищевую посуду из нержавейки перед использованием нужно промыть теплым мыльным раствором и прокипятить.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 3, в среднем: 4,33 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
