Железо повсеместно используется при строительстве и производствах. Для соединения используется сварочный стык, к сегодняшнему дню возможно производить до 150 видов работ. Для грамотного выполнения конструкции, перед началом работ, используют чертежи, включенные в состав системы конструкторской документации. Регламентом определены основные требования к конструкциям сварочных соединений.

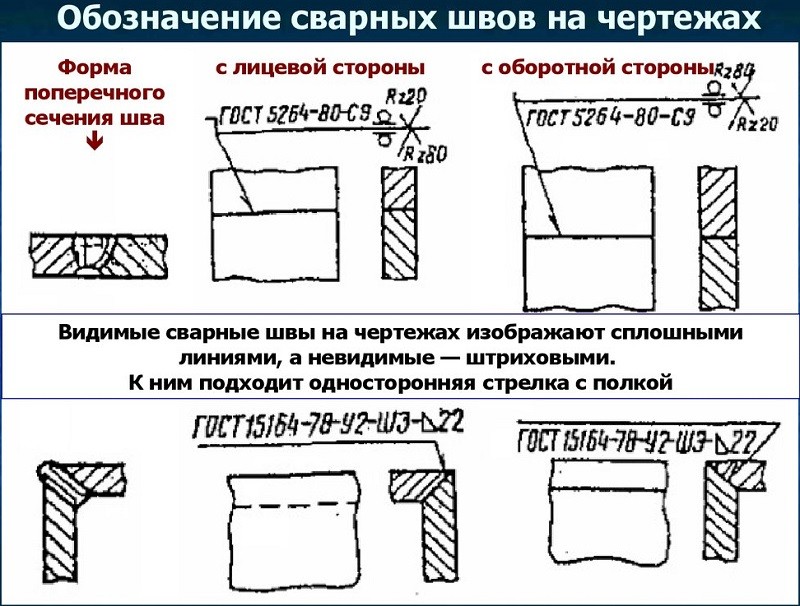

Обозначение сварных швов на чертежах

Обозначение сварных швов на чертежах

Что такое сварной стык

Процесс сварки изделия подразумевает замыкание деталей за счёт температурного воздействия. Расплавление металла на определенном участке, а затем место его застывания именуется сварным швом.

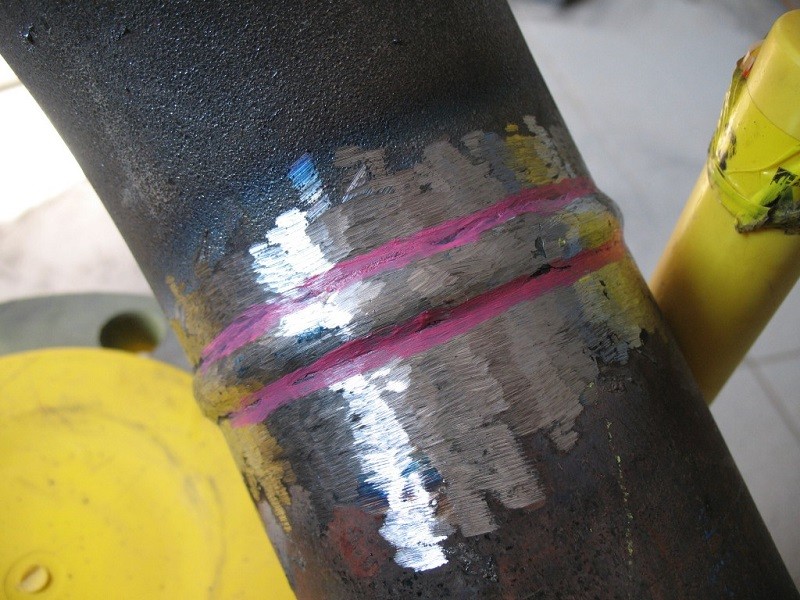

Сварной стык

Сварной стык

Существует разнообразие сварных швов, маркируемое ГОСТом при соответствии со стандартом чертежей по сварке.

  1. Стыковое соединение маркируется буквой «С», образовывается объединение торцевых поверхностей изделия, обрабатываются кромки.
  2. Нахлёстанный способ применяется при возможном наложении деталей друг на друга, маркируется как «Н».
  3. Стыкуемые детали располагаются плоскостями по отношению друг к другу под углом, обозначается «У» в технической документации.
  4. Торцовые швы используются путем нахлеста слоя металла к торцам изделий.

Выполнение работ происходит как при одностороннем порядке, так и двухстороннем, когда деталь обрабатывается с обеих сторон. Качество стыковки путем сварки влияет на срок службы используемой детали. Условные обозначения сварных соединений содержат подробную информацию о параметрах ширины, выпуклости и т.д.

Протяженность указывается как сплошное, прерывистое соединение. Сварной шов, изготовленный прерывистым способом не дает полной герметичности конструкции, однако выполняется при труднодоступных соединениях. Шов по незамкнутой линии обозначается как дополнительное условие в чертежах, используется при ясном расположении на схеме.

Необходимость определения сварки

Геометрические параметры, форма шва отмечается для определения типа конструкции в чертежах. Способ сварных работ влияет на характеристики изделия, его герметичность и прочность. Перед производством стыковых объединений необходимо изучить все необходимые параметры согласно проекту.

Обозначение сварки происходит по основным параметрам:

  • Размеры и форма металла, наплавленного сварным способом.
  • Тип стыковки обозначается прерывистым либо сплошным, термические напряжения, образуемые в зоне стыка.
  • Герметичность сварного сращивания определяется при назначении, типе конструкции.

Выполнение изделие контролируется отделом качества, при соответствии с параметрами. Замеры готовой продукции происходят при соответствии с техническими условиями и обозначениями сварных швов на чертежах.

Полное обозначение шва на чертежах

Полное указание согласно ГОСТу включает в себя полную информацию. Схематично отображаются дополнительные знаки, прописывается метод соединения, наименование и артикул шва. Чертеж включает в себя стрелку, которая указывает на линию шва. Отображение может использоваться с применением полки для дополнительной информации. Над полкой отображается информация или условное обозначение в случаях видимого шва, когда сварочный стык невидим, позиционирование устанавливается под полкой.

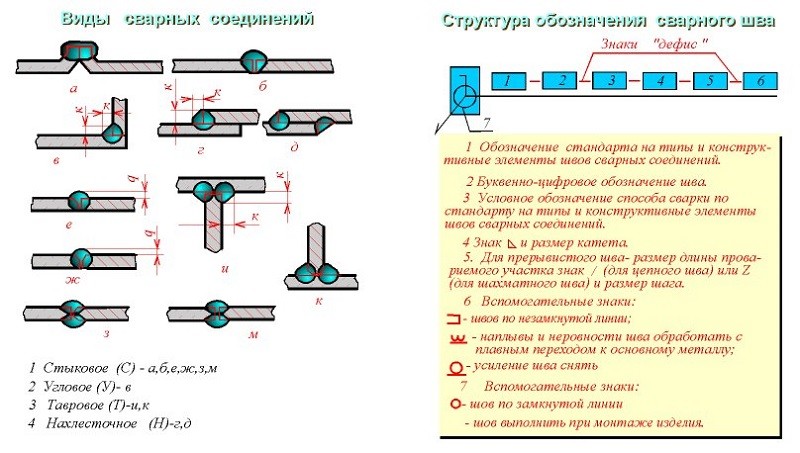

Виды сварных соединений и структура их обозначения

Виды сварных соединений и структура их обозначения

Лицевой стороной изделия принимается часть, с которой необходимо производить сварку. Штриховой линией описывается невидимый стык при лицевом отображении детали. Информация чертежа должна включать буквенные и цифровые сочетания, указывающие принадлежность к виду, форме сварного стыка. Способы креплений выражаются буквами:

  • А – автоматический способ, применяемый с флюсом без проставок, под варочных работ;
  • Аф – Использование флюсовой подушки при автоматической сварке;
  • ИН – Метод сварки электродом в инертных газах, без применения вспомогательного материала;
  • ИП – происходит стыкование плавящимся электродом в среде инертных газов;
  • УП – Плавящийся электрод используется совместно с углекислым газом.

Чертежи включают в себя обозначение процесса, наименование типа стяжки и другие параметры.

ГОСТы

Стандартами ГОСТов называется тип и параметры сварного соединения на чертеже. Используется во всех видах промышленности, строительства как единый стандарт к обозначению. ГОСТ 2.312-72 указывает тип производимых стыковым способом изделий вне зависимости от сферы применения. Для корректного процесса требуется запомнить основные выражения инструкций.

Схема обозначения сварных швов на чертежах по ГОСТ

Схема обозначения сварных швов на чертежах по ГОСТ

Возможные упрощения или сокращения запрещены, однако имеют место при некоторых случаях:

  • Проект, содержащий конструкцию параметров по одному стандарту может содержать таблицу и наименованиями точке соединений.
  • Обозначение линиями без выноски или полок возможно при случаях одинакового отображения положения детали чертежом (лицевой или обратной стороны).
  • В условиях симметричности отображенного изделия допускается обозначить швы только одной части.
  • В технических требованиях возможно указать запись по определению мест и способов сварки, а также выноску одинаковых требований.

Скачать ГОСТ 2.312-72

Вспомогательные знаки

Отображение вспомогательных знаков для обозначения сварных швов производится для более точной информации, предназначения работ. Примеры знаков:

  1. — Сварной шов, выполнение которого происходит при монтаже изделия;
  2. — Исполнение производится по замкнутой линии;
  3. — Стык по незамкнутой линии сварки;
  4. — Шахматное расположение прерывистого шва;
  5. — Требование к выпуклости, которую необходимо снять после выполнения работ;
  6. — Неровности обрабатываются переходом к металлу.

Структура обозначения

Наименование происходит в последовательности стандартов, по которым выполняются сварные процессы.

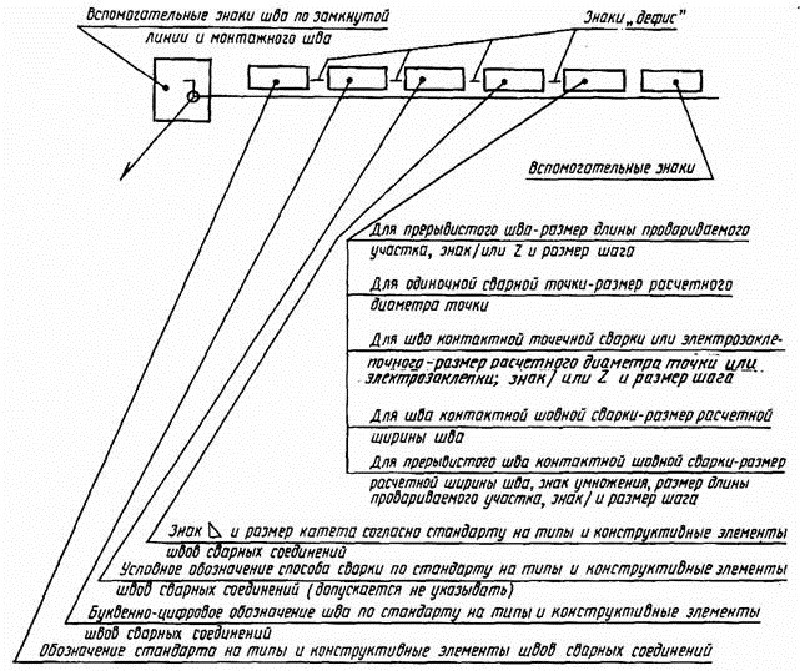

Структура обозначения

Структура обозначения

Применяется как выноска к образцу изделия, состоит из следующих параметров:

  • Вспомогательные знаки, обозначают дополнительные действия со стяжками при сварке.
  • Стандарт, обозначаемый по ГОСТу.
  • Обозначение по стандарту, в зависимости от типа конструктивных элементов или соединений.
  • Разделение на подкатегории по стандарту происходит знаком «дефис».
  • Способ сварки, подразделяющийся на автоматическую, механизированную под флюсом или электродом, а также электрошлаковую.
  • Размеры катета и его выражения при соответствии с элементами конструкции.
  • Дополнительные параметры.
  • Вспомогательные знаки, состояние шероховатости готового изделия.

Примеры и расшифровка швов на чертеже

Для полного представления, как происходи работа со стыками по чертежу, необходимо рассмотреть несколько примеров.

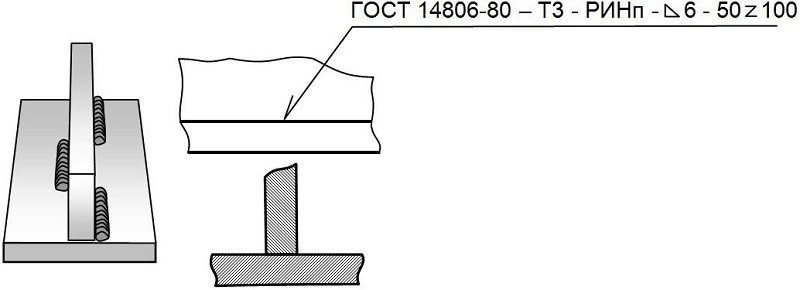

Соединение таврового типа

Соединение таврового типа

Соединение таврового типа, располагающиеся в шахматном порядке по ГОСТ 14806-80. Способ сварки – дуговая, ручная в защитных газах металлическим электродом. Длина проваренного участка должна составлять 50 см, шаг 100 мм, катет шва применяется 6 мм.

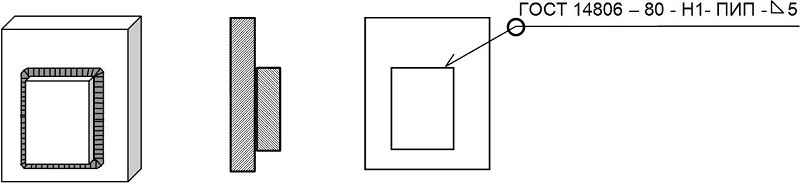

Односторонний стык внахлест

Односторонний стык внахлест

Односторонний стык внахлест, без скашивания рамок по ГОСТ 14806-80 выполняется полуавтоматической дуговой сваркой с применением защитных газов, плавящегося электрода. Обозначена работа по замкнутой линии, катет 5 мм. При тех случаях, когда проектом указываются одинаковые наименования, описывать каждую сторону необязательно, достаточно использовать информацию с одной стороны.

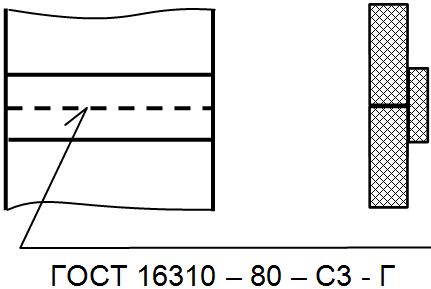

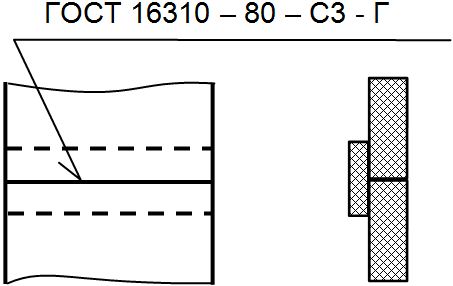

 Поперечное сечение стыка Указание лицевой стороны стрелкой Обратная сторона
Поперечное сечение стыкаа) Указание лицевой стороны стрелкойб) Обратная сторона

Односторонняя стяжка стыкового соединения без применения скоса кромок, прокладке. По ГОСТ 16310-80 выполняется нагретым газом с присадками. Лицевая сторона имеет указание стыка с лицевой части непрерывной линией, для более понятного режима работы.
В работе конструктора на сегодняшний день имеется масса программных продуктов, инструментов. Использование программ для чертежей сварных стяжек позволяет сократить время на разработку, за счет автоматизации процесс.
