Сварщик, производя сварочные работы сварочным инвертором или полуавтоматом, делает одинаковые движения. Но в отличие от держателя для электродов, полуавтоматы имеют горелку достаточно сложную по конструкции. Горелка для сварочного полуавтомата подбирается под тип сварки MIG или MAG. И от правильного выбора зависит производительность, безопасность и утомляемость работника, который производит сварочные работы в течение половины рабочего времени.

Газовая горелка для сварочного полуавтомата

Газовая горелка для сварочного полуавтомата

Горелки для полуавтоматов можно отнести к расходным материалам, потому что срок их эксплуатирования не превышает полугода. Но и для такого срока необходима смена быстро выходящих из строя элементов.

Принцип работы

Идущая в комплекте газовая горелка для полуавтомата – это исполнительное устройство для получения сварочного шва в среде защитного газа.

Газовая горелка для полуавтомата

Газовая горелка для полуавтомата

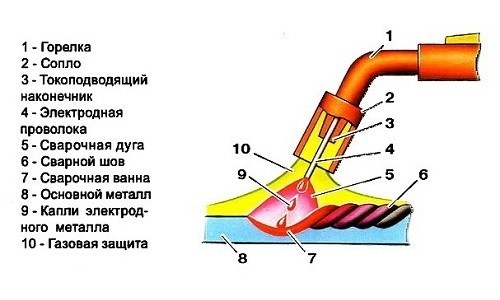

Принцип работы следующий:

  • Горелка помещается к основному металлу на расстояние образования дуги.
  • Перед началом розжига дуги за несколько секунд в сварочную зону подается защитный газ.
  • Напряжение подается на токоподводящий наконечник, а соответственно и на электродную проволоку.
  • В сварочной дуге электродная проволока плавится и каплями с потоком газа попадает в сварочную ванну.
  • При перемещении горелки вдоль соединяемых элементов образуется сварной шов.
  • Среда защитного газа обеспечивает получение качественного и чистого шва.

Во время проведения сварных работ элементы горелки подвергаются воздействию высоких температур. Особенно страдают газовое сопло, токоподводящий наконечник и электродный держатель, также именуемый диффузором и газорассекателем.

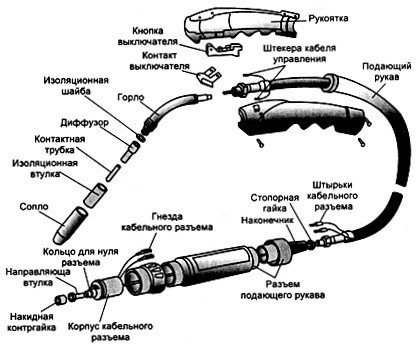

Устройство горелки для полуавтомата

Устройство горелки для полуавтомата

  • основа горелки;
  • изоляционное кольцо;
  • электродный держатель;
  • токоподводящий наконечник;
  • газовое сопло.

Выход из строя, например, токоподводящего наконечника, препятствует подаче сварочной проволоки для заполнения ванны.

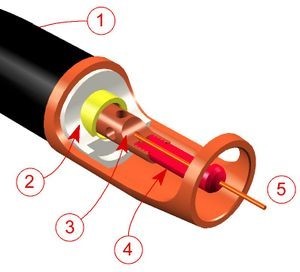

Конструкция горелки

Производителей сварочного оборудования много, но устройство горелки одинаково для всех. Отличаются они между собой материалами, размерами, критической температурой и мощностью, механизмами подачи защитной среды (газа, флюса).

Рассматривая конструкцию горелки, стоит отметить, что основными элементами являются:

  • сопло;
  • держатель;
  • наконечник;
  • втулка изоляционная;
  • основа с рукояткой.
Конструкция горелки

Конструкция горелки

Наконечники и сопла горелок изготавливаются из различных материалов, поэтому срок их службы различен. Широко используется медь, но и от ее качества зависит длительность работы. Для увеличения срока эксплуатации сопла изготавливают из вольфрама. Но при этом возрастает цена. Среднее время работы таких наконечников и сопел составляет 200 часов.

Из-за частой смены расходных материалов данные элементы изготавливаются быстросменными, чтобы сварщик в короткий срок мог их заменить своими руками.

Рукоятка изготавливается из термостойкого изоляционного материала, защищающего сварщика от воздействия электрического тока. На рукоятке располагается кнопка, включающая подачу защитного газа перед розжигом дуги.

Рукоятка соединяется со сварочным аппаратом посредством подающего рукава, в котором воедино собраны:

  • питающий кабель;
  • витой канал подачи проволоки;
  • канал подачи защитных материалов;
  • контур охлаждения;
  • разъем соединения с аппаратом и механизмами подачи.

Стандартизованная длина рукава начинается от 2,5 м и достигает 7 м. Длина зависит от места и типа выполняемых работ. Чтобы добраться до сварного шва на высоте без подъема аппарата рукав должен быть максимальной длины.

Но стоит помнить, что излишки, сложенные на полу кольцами при прохождении по ним напряжения работают как индуктивные катушки и сильно нагреваются. Вследствие чего может возникнуть короткое замыкание.

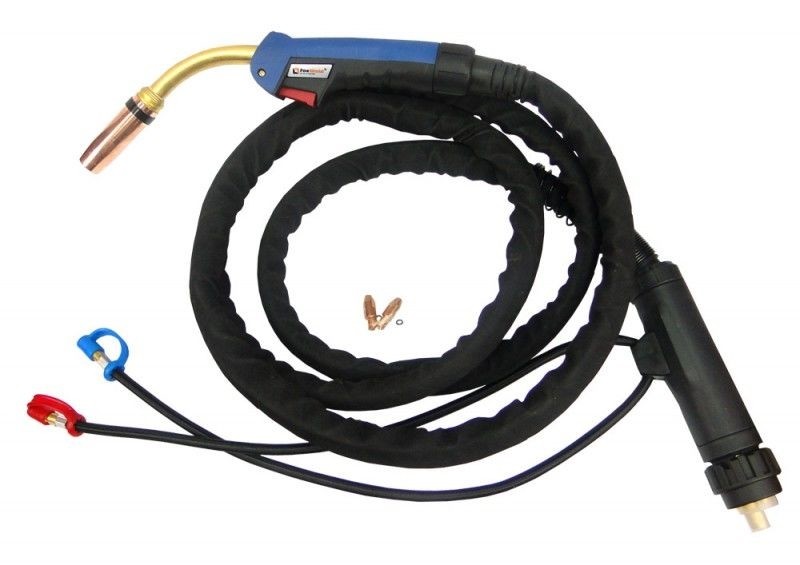

Разновидности горелок для сварочного полуавтомата

Производители предлагают множество моделей горелок для полуавтоматов. Их характеристики можно описать следующим образом:

  • токовая нагрузка;
  • длина рукава;
  • тип охлаждения:
    1. воздушный;
    2. водяной;
  • тип управления:
    1. кнопочный;
    2. вентильный;
    3. универсальный;
  • способу подключения:
    1. штекером;
    2. евроразъемом.

Штекерное подключение к аппарату влечет за собой увеличение размера рукава, так как каждый источник подключается по отдельности. Соединение евроразъемом облегчает подключение, но оно используется на дорогом профессиональном и полупрофессиональном оборудовании, в котором все каналы собраны в один корпус.

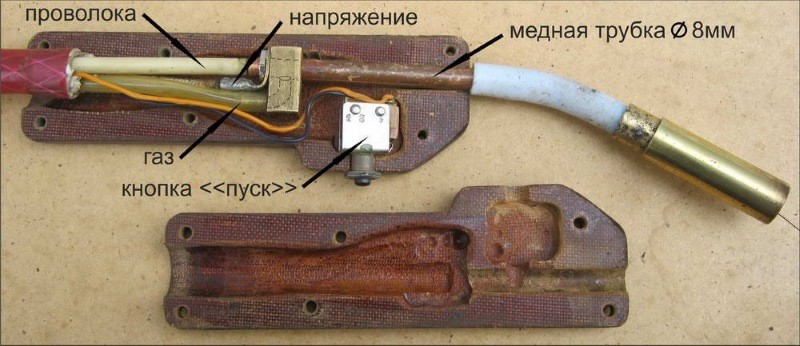

Самодельная газовая горелка

Самодельная газовая горелка

Для сварочных полуавтоматов подбираются из следующих критериев:

  • допустимая нагрузка по току;
  • корпус должен быть изготовлен из пластика стойкого к механическим повреждениям;
  • эргономичность корпуса;
  • стойкость оболочки рукава к воздействию низкими температурами и абразивом;
  • малый размер;
  • минимальный вес.

Профессионалы предпочитают подбирать газовую горелку не по характеристикам сварочного полуавтомата, а по несколько сниженному значению сварочного тока. Связано это с тем, что работа производится не на постоянной основе.

Производители ведут расчет стойкости горелок по непрерывной работе в течение 10 минут, чего не делает ни один сварщик. Поэтому если на аппарате максимальным значением является 400А, то для горелки мощности в 300А будет вполне достаточно.

Расчет ведется по максимальной температуре, при которой возможно разрушение ручки или рукава. Поэтому в продаже можно встретить полуавтоматы, оснащенные горелками с 60% ПВ и даже ниже.
