Сваривание на сегодня является самым широко применяемым способом создания неразъемных соединений металлов и их сплавов. Электродуговая сварка была изобретена во Франции в начале 20 века и используется в любом, самом дальнем уголке Земли.

Электродуговая сварка

Электродуговая сварка

Что собой представляет метод электродуговой сварки

Основы электродуговой сварки были разработаны в конце 19 века русским инженером Бернадосом.

Технология электродуговой сварки основана на расплавлении примыкающих друг к другу областей двух свариваемых деталей теплом, получаемым от электрической дуги. Область расплавленного металла – так называемая сварочная ванна — перемещается вслед за электродугой. Застывая, она образует неразъемное соединение двух заготовок — сварочный шов.

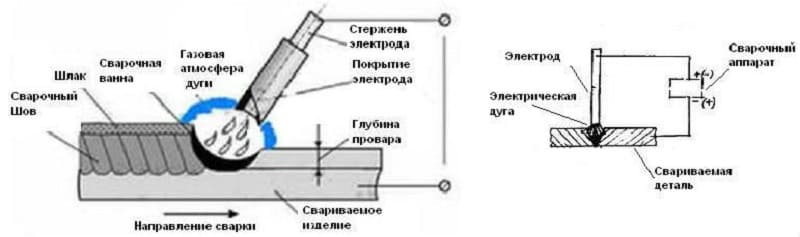

Принцип электродуговой сварки

Принцип электродуговой сварки

Электрическая дуга возбуждается в воздушном промежутке между деталями и электродом. Для этого применяют источник напряжения. Он выдает небольшое напряжение- 70-100 вольт, но должен развивать большой ток — сотни ампер. Чаще всего используются источники постоянного тока — они дают более стабильную дугу и меньше разбрызгивают расплавленный металл.

Особенность технологии состоит в том, что расплавленный металл, особенно цветные металлы и высоколегированные стали, активно реагирует с кислородом воздуха и с азотом. Для защиты сварочной ванны применяют различные газы:

  • аргон;
  • углекислый;
  • гелий и другие инертные газы.

Газы образуются в процессе сгорания обмазки стержня или подаются в рабочую зону из баллона.

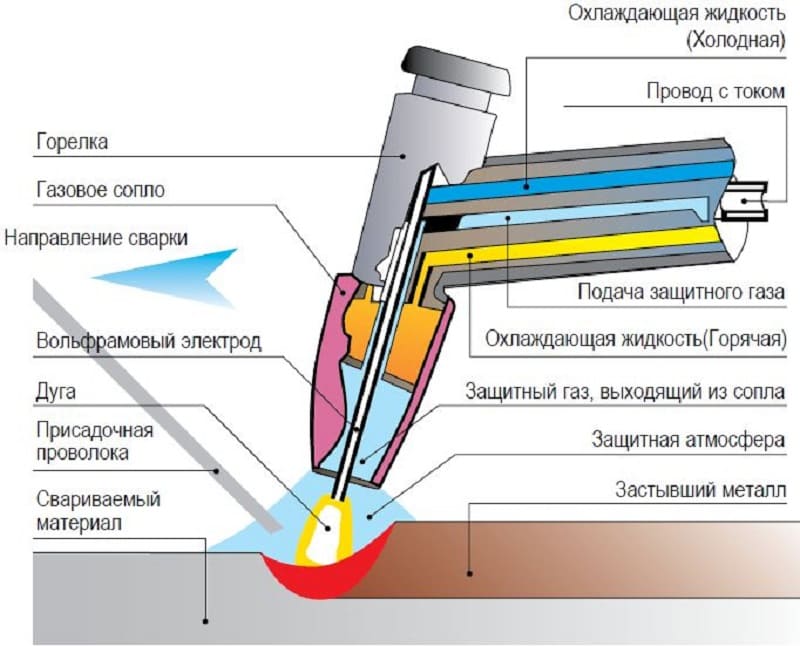

Схема электродуговой сварки

Схема электродуговой сварки

Электродуговая сварка может проводиться как плавящимся электродом, металл которого войдет в состав материала шва, так и неплавящимся. В этом случае флюсовые добавки насыпают вдоль линии шва в виде порошка.

Характеристики электрической дуги

Электрическая дуга с физической точки зрения представляет собой постоянно действующий разряд в газовой среде.

Одна из важных характеристик дуги — перепад напряжения.

Если держатель присоединен к положительному разъему источника тока, его называют анодом, если к отрицательному — катодом. Если электродуговые работы ведутся переменным током, то анод и катод меняются местами 50 раз в секунду.

Расстояние между электродом и деталью называют искровым, или дуговым промежутком. Электрический ток может протекать через газ только в том случае, когда в нем есть заряженные частицы, ионы и электроны. Их нет в газе, находящемся в спокойном состоянии. Чтобы они появились, газ требуется ионизировать. Это и происходит при электрическом разряде, который далее поддерживает сам себя.

Виды и методы электродуговой сварки

Применяемый вид электродуговой сварки определяется:

  • свариваемыми материалами;
  • толщиной заготовок;
  • условиями сварки.

По степени автоматизации процесса дуговой сварки различают

  • ручную электродуговую сварку;
  • полуавтоматическую — вместо стержня используется сварочная проволока, которая подается в рабочую зону специальным механизмом, также автоматизирована подача защитных газов;
  • автоматическую — Проводится в атмосфере защитных газов без участия человека.

По типу применяемого электрода оазличают сварку: плавящимся ( включая полуавтоматическую) инеплавящимся, используемым только в качестве проводника тока к зоне дуги.

Преимущества

Электродуговой метод обладает очевидными достоинствами:

  • высокая мобильность;
  • малое время подготовки ;
  • низкая стоимость в расчете на килограмм шва;
  • высокая производительность;
  • способность работать от бытовой электросети (в случае применения сварочных инверторов);
  • широкая доступность оборудования, сопутствующих и расходных материалов.

Недостатки

Как и у любого метода, у электродуговой сварки существуют и недостатки:

  • для обеспечения стабильно высокого качества шва сварщику требуется приобрести значительный опыт;
  • обмазка склонны к отсыреванию, это приводит к появлению дефектов;
  • для сварки цветных металлов требуется применять специальные сварочные материалы, оборудование и методы.
  • качество соединения зависит от внешних погодных условий.



Недостатки электродугового метода побуждают ученых и инженеров вести упорные работы по его совершенствованию, разработке новых сварочных материалов, оборудования и приемов работы.

Виды аппаратов и виды включений

Самый простой и дешевый вид сварочного источника — это мощный понижающий трансформатор. Данный вид аппаратов отличается большим весом и габаритами, вызывает броски напряжения в питающей электросети. Они морально устарели и используются только в самых глухих углах и в некоторых узкоспециальных применениях.

Современным типом оборудования для электродуговой сварки является инвертор. Его устройство во много раз сложнее, чем у трансформатора, зато он лишен его недостатков.

Инвертор:

  • обладает малым весом и габаритами;
  • не влияет на питающую электросеть;
  • обеспечивает стабильные параметры дуги;
  • легок в освоении и использовании.

Инвертор выдает постоянный ток.

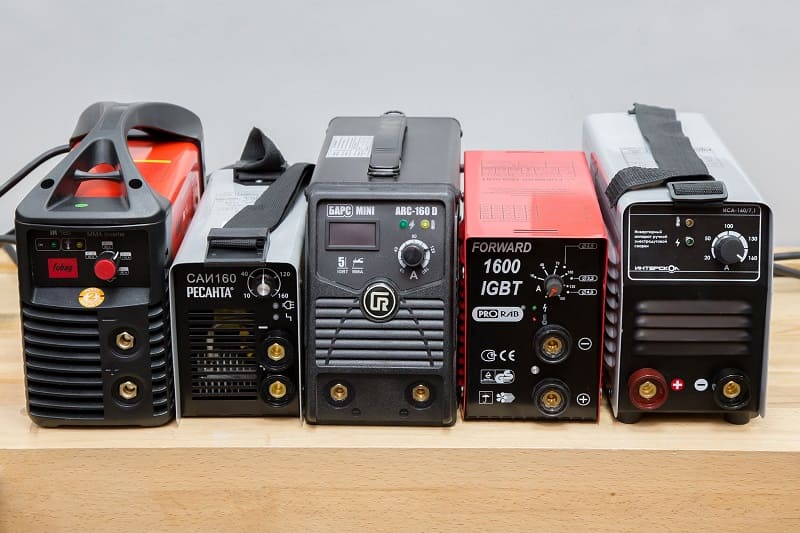

Сварочные инверторы

Сварочные инверторы

Следующей ступенью развития специального оборудования стал полуавтомат. Источник тока в нем инверторного типа. Полуавтомат ведет сварку сварочной проволокой, которая подается через горелку специальным механизмом. Вместо флюсовой обмазки также через горелку подаются защитные газы из баллона. Полуавтомат отличается высокой производительностью и стабильностью работы. Его дороговизна окупается при больших объемах работ.

Инвертор позволяет работать в разных режимах подключения- с прямой и обратной полярностью. Прямая полярность используется в большинстве случаев сварки большинства металлов и конструкционных сталей.

Для сварки металлов, отличающихся высокой химической активностью в нагретом состоянии, применяют обратную полярность. При этом сварку ведут с использованием порошковых флюсов и присадочной проволоки

Электроды и защитные газы

Электрод — один из главных участников процесса. От его правильного подбора во многом зависит качество соединения.

Плавящийся электрод не только подает ток в зону дуги. Плавясь, он понемногу стекает в сварочную ванну, его металл входит в состав материала шва.

Флюсовая обмазка, сгорая в огне электродуги, выделяет защитные газы. Их облачко скапливается над сварочной ванной, вытесняя кислород и азот, содержащиеся в воздухе. Твердые остатки сгорания флюса образуют на поверхности шва корочку шлака, которую после остывания удаляют механическим способом.

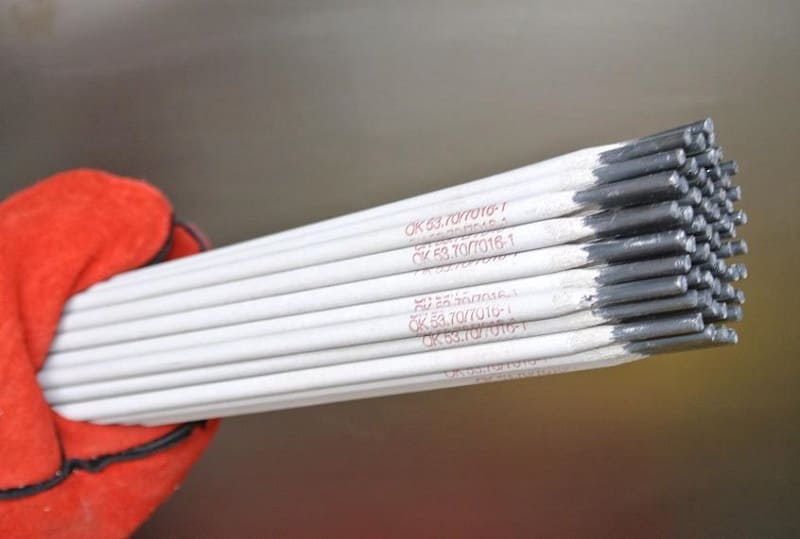

Электроды

Электроды

При сварке неплавящимся стержнем в зону дуги требуется вводить присадочную проволоку.

Область применения

Область применения электродуговой сварки самая широкая. Везде, где нужно быстро, и недорого и качественно соединить металлические заготовки в строительную конструкцию или изделие – можно увидеть вспышки электросварки.

Сюда входят:

  • заводы металлоизделий;
  • машиностроительные производства;
  • строительство любого масштаба — от гидроэлектростанций и космодромов — до заборов и сараев.;
  • аэрокосмические предприятия;
  • судостроение;
  • производство транспорта;
  • предприятия по выпуску бытовых приборов;
  • и многое другие.

Сфера применения электродугового метода  постоянно растет. С распространением сварочных инверторов электродуговой метод стал технологией, доступной любому домашнему мастеру.

Основы безопасности процесса сварки

Основные вредные факторы электродуговых работ — это:

  • ультрафиолетовое излучение дуги;
  • высокая температура расплавленного металла;
  • вредные газы;
  • поражения электрическим током.

Чтобы избежать неприятных последствий, следует

  • пользоваться средствами индивидуальной защиты: маской сварщика, респиратором, защитными перчатками;
  • одежа и обувь должна быть огнеупорной, плотной, не оставлять открытых участков кожи;
  • перед началом работы проверять оборудование на отсутствие механических повреждений, нарушений изоляции и отсутствия утечки газов.

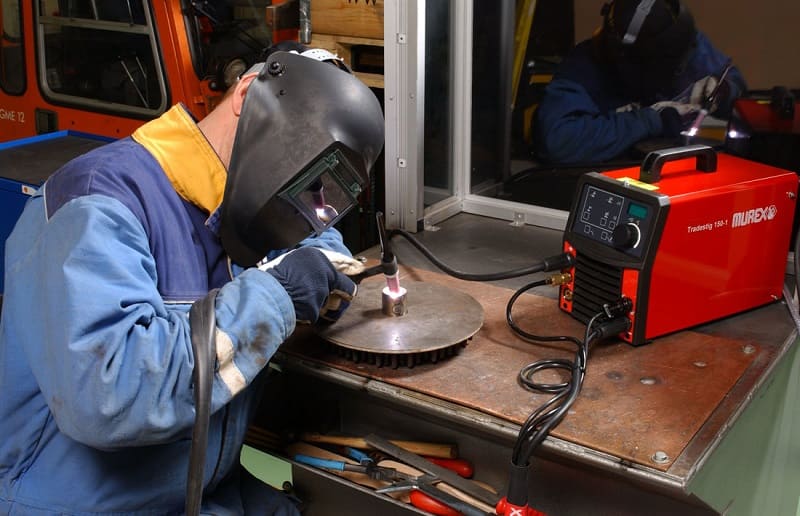

Меры безопасности при сварке

Меры безопасности при сварке

Нельзя также загромождать рабочую зону и работать со случайных опор.

Требования госстандартов

Типы сварных соединений, спецификации сварочных материалов, методики проведения электродуговыхработ регламентируются ГОСТами России и соответствующими их международными стандартами. Этим нормам надо следовать для обеспечения качественной, производительной и безопасной работы. Самые употребительные из них — это:

  • ГОСТ 5264-80 описывает виды и способы выполнения сварочных швов ;
  • ГОСТ 14771-76 регламентирует использование защитных газов при сварочных работах;
  • ГОСТ 26291-79 посвящен типам электродов и соответствующих им режимов сварки.

Скачать ГОСТ 5264-80

Скачать ГОСТ 14771-76

По мере освоения профессии, роста квалификации и сложности работ сварщик все чаще обращается к государственным стандартам.
