Сварка стала самым надежным и быстрым способом создания неразъемных соединений металлических деталей. Неотъемлемой частью любого аппарата ручной сварки является держатель для электрода. Различные конструкции объединяет одно — приспособление служит для замыкания электрической цепи и направления электрода в зону сварочных работ.

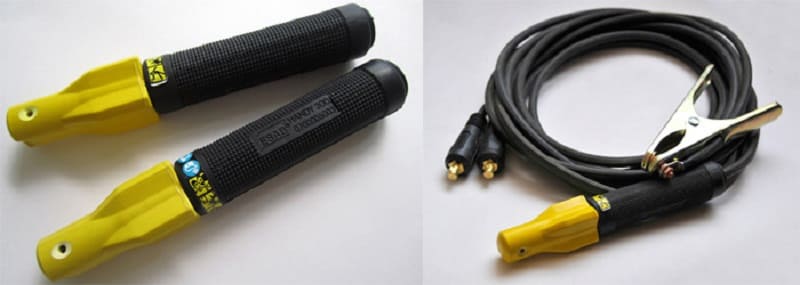

Держатель для сварочного аппарата

Держатель для сварочного аппарата

Требования к держателям

Вне зависимости от деталей конструкции, держак для сварки должен удовлетворять следующие требования:

  • обеспечение изоляции сварщика от высокого напряжения;
  • теплоизоляция рукояти держателя;
  • надежное закрепление провода;
  • низкое сопротивление для пропускания токов до сотен ампер;
  • надежная фиксация электрода;
  • быстрая и удобная замена использованного электрода на новый.

Надежная фиксация и быстрая замена входят в кажущееся противоречие. Они разрешается конструктивными решениями.

Заводские модели фиксаторов

Индустрия сварочного оборудования выпускает насколько основных типов держателей. Они различаются по конструкции, но любой держатель для сварки соответствует государственному или международному стандарту.

Трезубец

Мягко говоря, традиционная, а откровенно — морально устаревшая конструкция. Отличается чрезвычайной простотой и представляет собой три упругих параллельных стержня, размещенных на расстоянии 1-1,5 см друг от друга. Между свободных концов зажимается конец электрода. Несмотря на высокий коэффициент использования сварочных материалов, и дешевизну — такой держак для сварочного аппарата можно сделать из прутка 6-8 мм за 10 минут — снят с производства во всех развитых и большинстве развивающихся стран. Некоторое количество может продаваться на вторичном рынке.

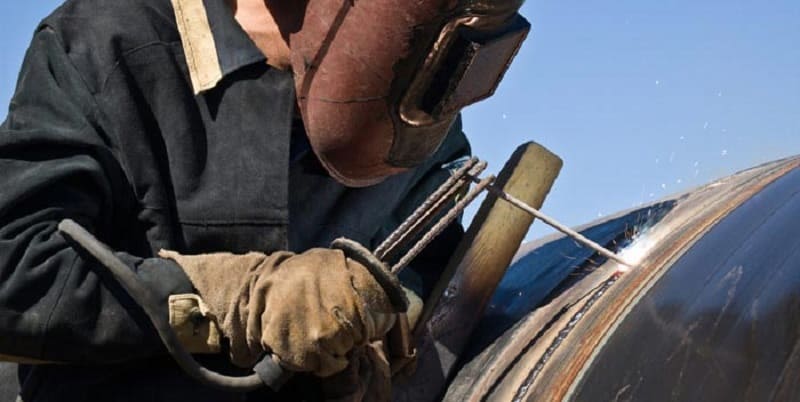

Держатель-трезубец

Держатель-трезубец

Причина запрета — опасность поражения высоким напряжением, высокий риск ожога роговицы ультрафиолетовым излучением. Для извлечения огарка потребуется прилагать большие усилия.

Трезубец с пружиной

Принципиально повторяет конструкцию трезубца, с тем отличием, что средний пруток подпружинен. Это намного облегчает снятие и установку электрода. Однако все недостатки и риски для здоровья сварщика при этом сохраняются. Такие держатели электродов для сварочного аппарата также официально не производятся, но многие домашние мастера делают их самостоятельно. Их привлекает надежность и легкость смены огарка в такой конструкции.

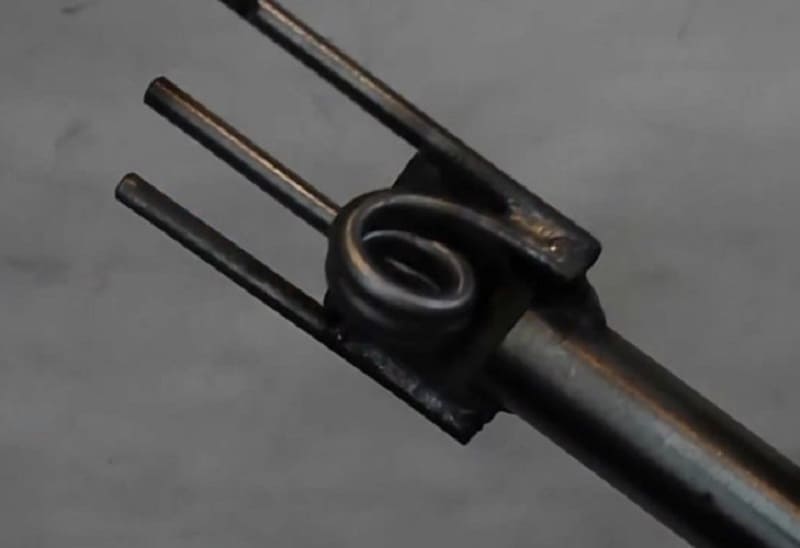

Трезубец с пружиной

Трезубец с пружиной

Цанговый фиксатор электродов резьбовой

Это современная конструкция держака отличается удобством смены электрода, приятным внешним видом и эргономичной рукоятью.

Замена огарка проводится быстро и без приложения больших усилий. К недостаткам можно отнести ограничение по максимальному току и необходимость оставлять большой огарок — иначе можно повредить пластмассовый корпус. Конструкция отличается минимальным весом и габаритами. Используется преимущественно для точной сварки малогабаритных деталей небольшими токами.

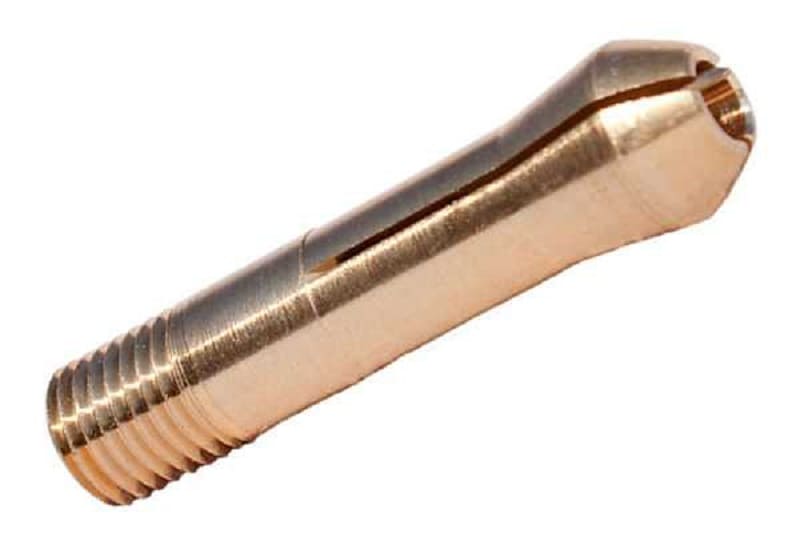

Цанговый фиксатор электродов резьбовой

Цанговый фиксатор электродов резьбовой

Цанговый фиксатор электродов зажимной

Одна из самых распространенных конструкций. Электрод зажимается подпружиненным рычагом. Производится много типоразмеров фиксатора для различных диаметров электродов и различных сварочных токов. Эргономика немного страдает из-за выступающего рычага, но этот минус искупается надежным захватом, большой площадью контакта с электродом, а, следовательно, высокими допустимыми рабочими токами. Требует значительного усилия для отжима рычага при снятии-постановке электрода.

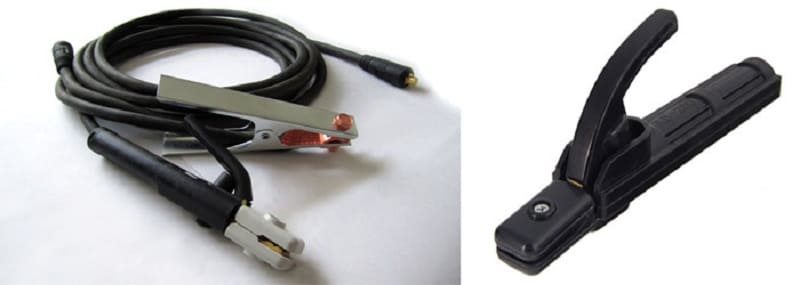

Держак-зажим

Держак-зажим

Держатели для сварки своими руками: как сделать держак для сварки

Если домашний мастер захочет сэкономить немного денег или просто проверить свои возможности- то ему будет по силам изготовить держак для сварочного аппарата своими руками. Самоделка будет несколько уступать заводской продукции по внешнему виду и эксплуатационным качествам, но будет вполне надежной. Ниже мы расскажем о нескольких популярных конструкциях.

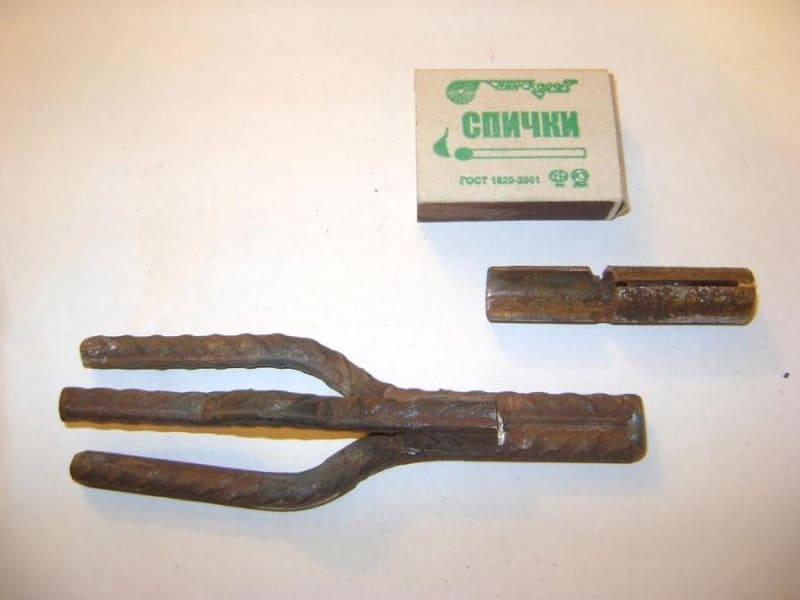

Трезубец своими руками

Повторить такую конструкцию можно за несколько минут.- Для изготовления достаточно нескольких кусков круглого прутка или арматуры диаметром 6-8 мм и куска резинового шланга для изоляции рукоятки. Разумеется, потребуется и сварочный аппарат.

Важно! Необходимо тщательно зачистить и пропаять место присоединения сварочного кабеля к держателю.

Держатель получится страшноватый, но вполне надежный. Во время заботы придется периодически зачищать от окалины прутки в месте контакта с электродом.

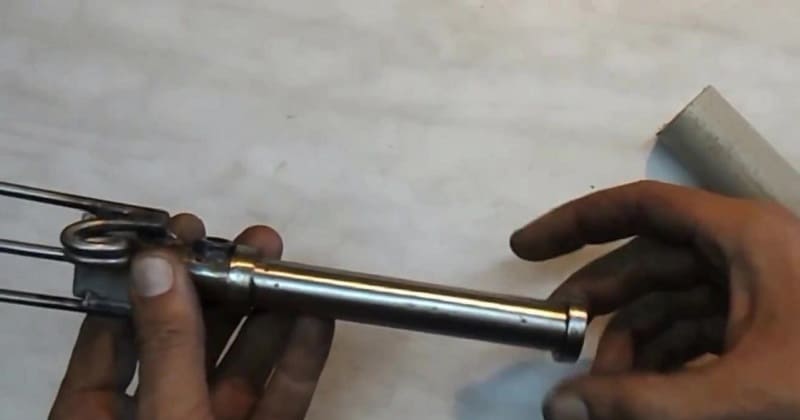

Самодельный трезубец с пружиной

Самодельный трезубец с пружиной

Металлический уголок и стержень арматуры

Единственный пруток приваривается одним концом к внутреннему углу уголка, а другим прижимает электрод к его боковым граням.

Этот вариант получится более тяжелым и еще более неприглядным, но за свет улучшения контакта стержня и держателя — более надежным и стабильным в работе. Конструкция сохраняет все те же риски, что и трезубец.

Вилка с пружиной

Это продвинутый вариант трезубца. Прутки нудно выполнить из качественной упругой нержавейки, средний пруток у основания завивается одним или двумя пружинными витками. Подпружиненный таким образом стержень обеспечить быструю и удобную замену огарка.

Ввиду сохранения оголенных токоведущих частей, находящихся под высоким напряжением (около 100 вольт), и в этом варианте присутствует риск поражения электроударом. Кроме того, этот самодельный держак для сварки обойдется заметно дороже из-за стоимости материалов и дополнительной операции навивки пружины, требующей специального оборудования или оснастки.

Резьбовой и зажимной цанговые фиксаторы

Для резьбового фиксатора понадобится готовый цанговый зажим. Самостоятельное изготовление также возможно, но потребуется сверлильный или фрезерный станок и комплект ручного слесарного инструмента. Придется изготовить фасонную гайку с внутренним конусом и конусовидный же прорезной зажим с наружной резьбой и внутренним отверстием, совпадающим с диаметром электрода. На это уйдет несколько часов.

Самодельный цанговый держатель

Самодельный цанговый держатель

Зажимной держатель проще по конструкции, рычаг и основание можно выполнить из толстой металлической полосы. Он обеспечит достаточный контакт с электродом.

Какой держатель выбрать

Выбор держателя зависит от вида наиболее часто проводимых сварочных работ. При сравнении различных моделей следует уделить внимание следующим свойствам:

  • Технические параметры. Максимально допустимый ток должен быть на 10% ВЫШЕ, чем указано в паспорте сварочного аппарата. Слишком большой запас смысла не имеет, а только приведет к повышенной утомляемости сварщика за счет большего веса
  • Габариты и вес. Особенно важно, если планируется большой объем работ. За несколько часов сварки лишние 100 граммов веса и 5 сантиметров длины превратятся в пудовые гири.
  • Условия использования. Если планируются работы на открытом воздухе, при низких или наоборот, высоких температурах, повышенной влажности и т.д., материал держателя должен выдержать эти испытания и не рассыпаться через неделю.
  • Стоимость. Тут разброс просто поражает — от 200 до 15 тыс. руб. Выбор зависит от перечня и объема планируемых работ. Если требуется раз в неделю приварить уголок к забору или починить раму культиватора — вполне справиться и 200- рублевый. Преимущества ESAB-овского цангового держателя за 15000 руб. проявятся лишь при профессиональном применении и больших объемах сварочных работ.

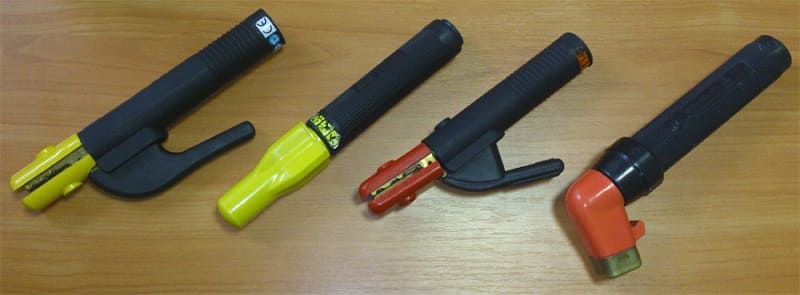

Разнообразие держателей для сварочного аппарата

Разнообразие держателей для сварочного аппарата

Разумным будет приобретение недорогого держателя про запас, чтобы не прерывать важную работу при внезапном выходе из строя основного. Держатель прослужит намного дольше, если за ним регулярно ухаживать. Зажим надо держать чистым и регулярно очищать его от окалины и других загрязнений. Хороший контакт с электродом обеспечит запланированное качество сварки и продлит срок службы устройства.

Какие особенности приспособления следует учитывать

Ниже кратко сформулированы наиболее значимые особенности устройства, которым нужно обязательно уделить внимание:

  • Эргономичность, вес, линейные размеры.
  • Состояние зажимного устройства: надежность контакта между губками и катодом, качество обработки поверхности.
  • Качество изоляции рукоятки. Сотня вольт может не только напугать, но и запросто убить.
  • Максимальный рабочий ток и диаметр совместимых с держателем электродов.
  • Надежность присоединения сварочного кабеля. Лучшее соединение — пропаянное, следом за ним по качеству идет резьбовое. Китайские обжимные соединения лучше оставить на полке.

Правильно подобранный в магазине или добротно изготовленный своими руками держатель для сварочного аппарата обеспечит возможность заниматься любимым делом, не отвлекаясь на мелочи вроде выпавшего стержня или отвалившегося кабеля.
