Газовая горелка давно стала привычным инструментом домашнего мастера. Однако встречаются местности и ситуации, в которых газ недоступен. Зато под рукой всегда есть бензин. В этом случае выручает компактный и легкий в обращении прибор — горелка для пайки на бензине. Простота конструкции позволяет изготовить такое устройство своими руками.

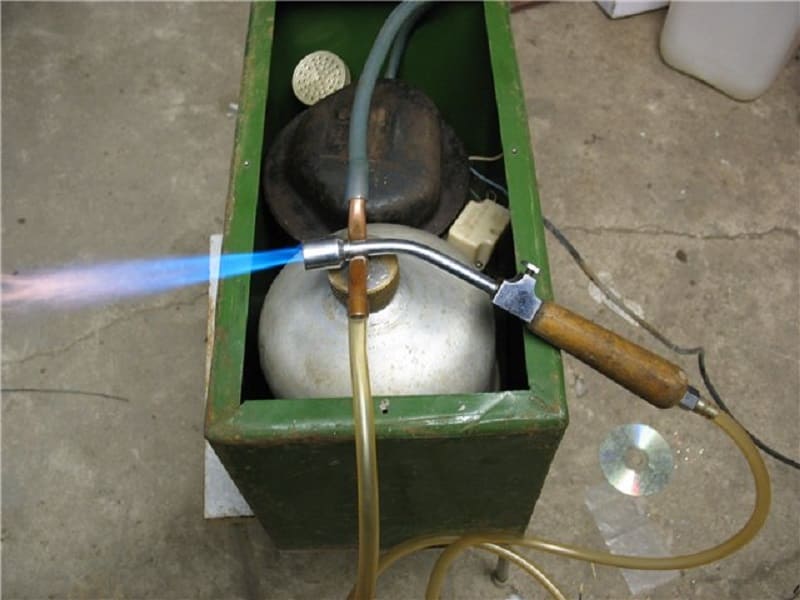

Бензиновая горелка для пайки своими руками

Бензиновая горелка для пайки своими руками

Конструкция и достоинства

Прибор для пайки устроен весьма просто. ее основные составные части- это:

  • емкость для бензина;
  • насос для подачи воздуха;
  • подводящие шланги;
  • корпус с форсунками.

В корпусе размещаются:

  • сопло;
  • ограничитель;
  • вентиль;
  • регулятор воздуха;
  • кольца для уплотнения.

Бензиновый прибор для пайки обладает такими достоинствами, как:

  • малые размеры и масса;
  • мобильность;
  • стабильность горения;
  • высокая температура пайки.

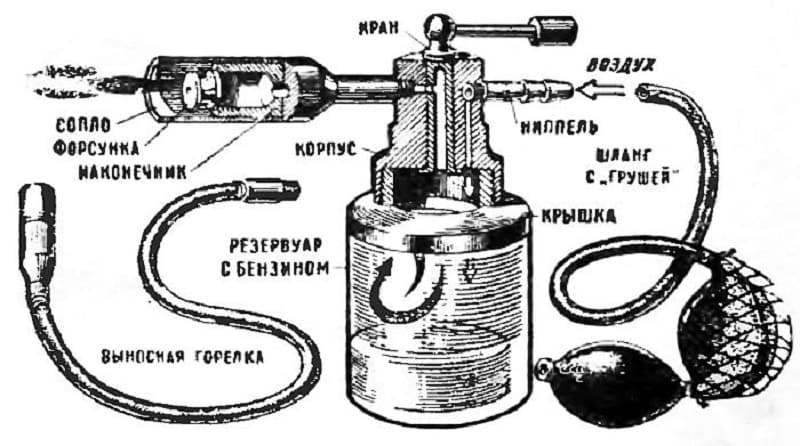

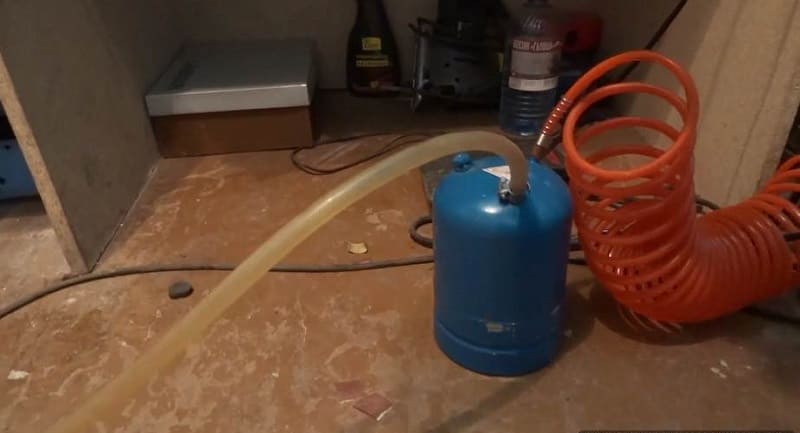

Устройство бензиновой горелки

Устройство бензиновой горелки

Благодаря простоте конструкции и отсутствию дорогих и сложных деталей бензовоздушная горелка для пайки вполне доступная для самостоятельного изготовления.

Бензиновая горелка для пайки – самостоятельное изготовление

Бензиновая горелка для пайки, изготовленная своими руками, не требует дорогостоящих материалов или покупных комплектующих. В большинстве случаев бензовоздушная горелка успешно заменяет газовую. Особенно удобна она в дальних вылазках на природу на автомобиле или моторной лодке. Она позволит не только приготовить пищу или опалить дичь, но и провести оперативный ремонт небольших поломок прямо на месте. А по возвращении домой бензиновая горелка, сделанная своими руками, вновь займет свое место в мастерской, позволяя заниматься техническим или художественным творчеством. Для того чтобы сделать такое устройство, нужно владеть навыками слесарных и сварочных работ.

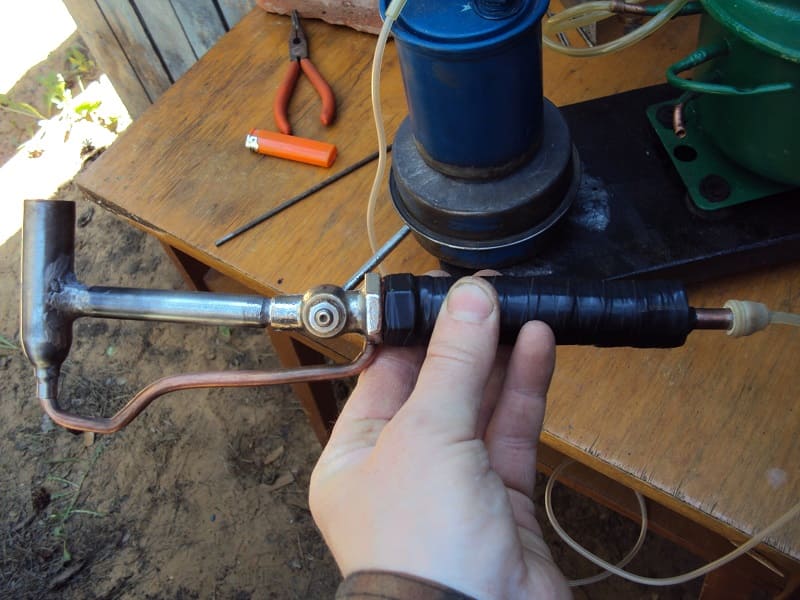

Самодельная бензиновая горелка

Самодельная бензиновая горелка

Необходимые материалы

Для изготовления самодельной бензиновой горелки потребуется:

  • металлический корпус;
  • рукоятка;
  • соединительная втулка;
  • крюк из толстой проволоки;
  • упор;
  • емкость для воздуха;
  • груша от тонометра.

Пошаговый процесс изготовления

Ниже приводится последовательность операций по изготовлению бензовоздушной горелки:

  • Корпус изготавливается на токарном или фрезерном станке, с одной стороны он должен быть открыт, с другой — закрывается заглушкой.
  • В заглушке сверлится отверстие. Его диаметр должен превышать внешний диаметр сопла на доли миллиметра. Она должна входить плотно.
  • Внутри корпуса размещают кольцо из мелкой проволочной сетки.
  • Из листа металла вырезают ограничитель и втулку с крюком.
  • Из плотного дерева делают рукоятку.
  • Трубку пропускают через отверстие в корпусе так, чтобы конец ее стал соплом горелки.
  • Конец трубки запаивают тугоплавким припоем.
  • в припое сверлят отверстие 0,2 мм. Можно впаять в конец трубки готовый жиклер подходящего диаметра.
Сборка бензиновой горелки своими руками

Сборка бензиновой горелки своими руками

Тугоплавкий припой можно изготовить и самому из мелко нарубленных кусков меди и цинка. Цинк берут от стакана для батареи, измельчают и заливают слабой соляной кислотой. Потом добавляют медь и буру. Полученную смесь прокаливают в тигле.

Профилактика от засорения

В ходе работы бензиновое устройство для пайки неминуемо засоряется. Это происходит, прежде всего, от использования некачественного бензина. На сопле образуется нагар, на стенках трубки могут откладываться загрязнения в виде налета. При засорении трубки и элементов регулировки воздушного потока воздух из компрессора поступает вниз, не смешиваясь с бензином в нужной пропорции.

Опытные мастера рекомендуют следующие способы предотвращения засорения:

  • Применять качественное топливо.
  • После каждого использования дождаться остывания сопла и протереть от нагара ветошью, намоченной в бензине.
  • Раз в месяц стоит промыть детали горелки средством для очистки карбюратора. Он удалит отложения со стенок трубки.

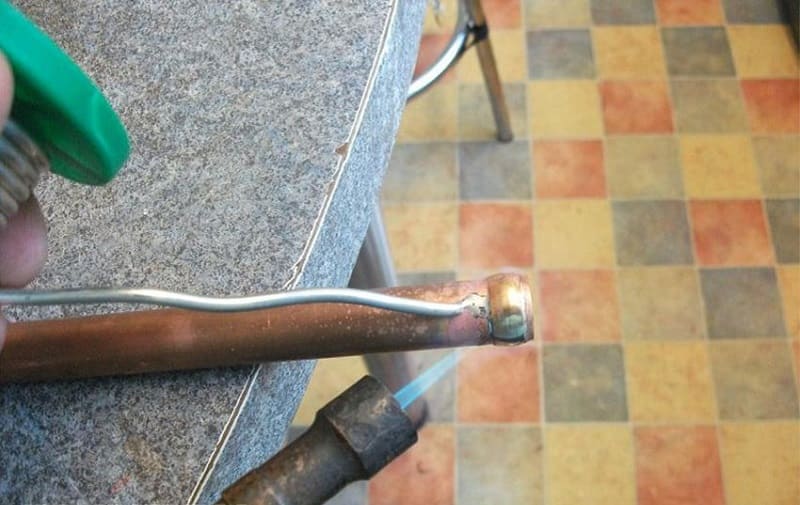

Пайка самодельной бензиновой горелкой

Пайка самодельной бензиновой горелкой

Регулярный уход за бензиновым приспособлением для пайки позволит ей служить долго и без досадных отказов.
