Компрессор представляет собой довольно сложную инженерную конструкцию, которая включает в свой состав множество узлов и агрегатов, в том числе и такой, как ресивер. Так называют сосуд, в котором хранят сжатый газ, вырабатываемый в процессе работы компрессора.

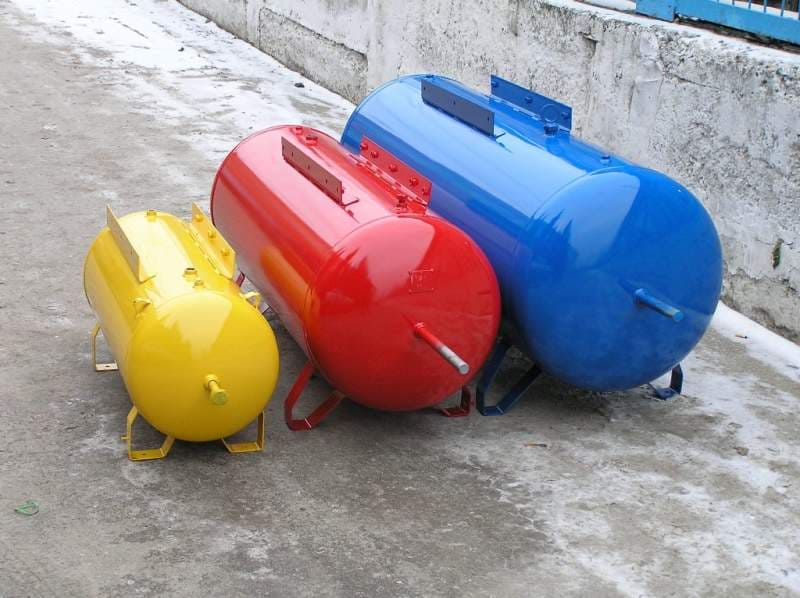

Воздушный ресивер для компрессора

Для чего нужен ресивер в компрессоре

Ресивер, входящий в состав нагнетателя обеспечивает решение нескольких сложных задач, в частности:

  1. Гарантирует стабильный напор рабочей среды, транспортируемой к потребителям.
  2. Обеспечивает транспортировку газа в то время, когда компрессор начал работать с перебоями, либо к воздухопроводной системе подключили дополнительного потребителя.
  3. Очистку сжатой воздушной смеси от скопившейся влаги.
  4. Накопление газа в этой емкости приводит к уменьшению вибраций в компрессоре. Это в свою очередь снижает уровень силовых нагрузок, оказывающих воздействие на фундамент.
  5. Для выполнения работ, которые связаны выработкой большого количества газа штатно, установленного сосуда может не хватить, то вместо покупки и установки более сильного компрессора, на старый компрессор устанавливают дополнительную емкость.
  6. Ресивер обеспечивает включение компрессора с определенной периодичностью, а это приводит к понижению расхода электрической энергии.

По сути, ресивер для компрессора – это емкость определенного размера. Для мобильных компрессоров применяют емкости с объемом от 50 до 100 литров. Для стационарных агрегатов используют ресиверы объемом до 1000 литров.

На них устанавливают фильтры, которые выполняют очистку газа от влаги, кроме этого в конструкцию ресивера входят конденсатоотводчики, запорная арматура. С ее помощью производят подключение компрессора к потребителям.

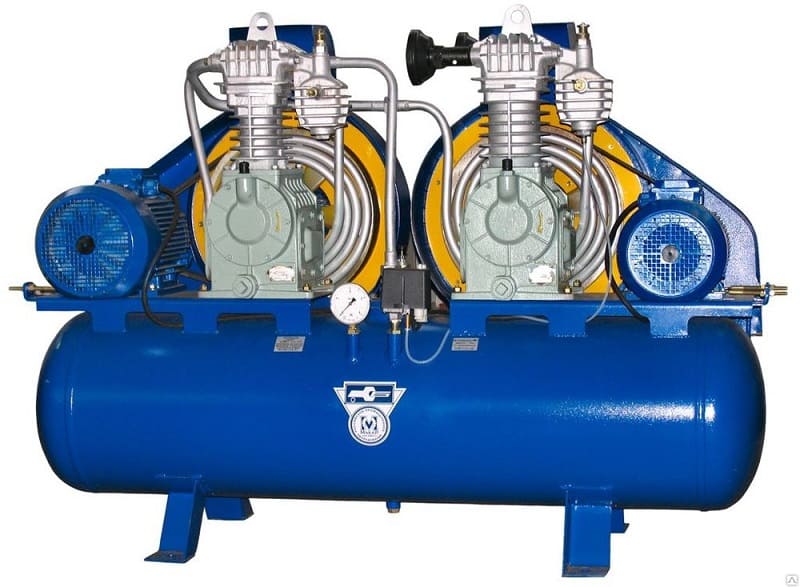

Использование ресивера в компрессоре

Для изготовления ресиверов применяют коррозионностойкие стали 10ХСНД или 16ГА2Ф, между тем, в редких случаях, для агрегатов небольшой мощности применяют полимеры или эластомеры повышенной прочности.

Производители выпускают два типа емкостей – горизонтальные и вертикальные. Первое исполнение применяют для компрессоров передвижного типа, второе исполнение, используют стационарных компрессоров.

Каждое из исполнений обладает своими достоинствами и недостатками. Например, в вертикальной конструкции проще выполнить отвод воды, в то время как горизонтальные имеют более компактные размеры и они требуют наличие трубопроводов меньшей длины.

Как подобрать оптимальные параметры ресивера

Как и всякое техническое изделие, ресивер обладает рядом технических параметров. Среди них такие как:

  1. Объем, л.
  2. Влажностью.
  3. Параметрами эксплуатации, то есть предельными значениями влажности, температуры.
  4. Характеристиками места установки компрессорного агрегата. Его нужно монтировать на удалении от источников тепла, пожаро — и взрывоопасных веществ. Нежелательно наличие в воздухе присутствия посторонних частиц в воздухе, например, на заготовительных участках.

Правила безопасности гласят о том, недопустимо использование ресиверов, не прошедших соответствующую проверку, на поверхности которых присутствуют механические повреждения  виде трещин, следов действия коррозии.

Подбор ресивера осуществляют на основании довольно простого расчета:

  1. Определяют необходимый расход воздушной смеси, длительность расхода, предельные значение рабочего давления.
  2. Применяя специальные расчетные таблицы, они существуют и в бумажном виде, и в виде интернет приложений. Например, при производительности 0,1 кубометра в минуту, длительности предельной нагрузки 5 минут и в пределах напора 3/4 (мин/мах), объем ресивера составит порядка 500 литров.

Такой способ расчета ориентирован на время, которое необходимо для полного опустошения емкости.

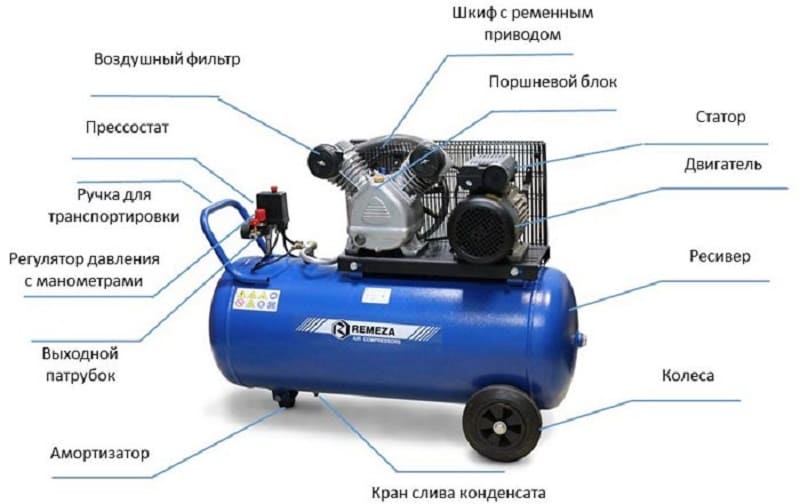

Устройство ресивера для компрессора

Существует и другая методика, основанная на соотношении объема сосуда и мощности воздушного  компрессора. В практической деятельности используют следующие соотношения:

  1. Мощность 5 кВт, объем мах – 100 л.
  2. Мощность 10 кВт, объем мах – 300 л.
  3. Мощность 20 кВт, объем мах — 550 л.

Существуют и экспериментальные зависимости, например, объем ресивера не может быть меньше, чем количество воздуха, которое может выработать компрессор на 8 секунд работы. Например, расход составляет 400 литров в минуту, соответственно, объем мака должен быть не менее 53 л.

Дополнительный ресивер для компрессора своими руками

Некоторые работы, которые выполняются домашней мастерской или гараже требуют наличия сжатого воздуха. И может сложиться такая  ситуация, когда бытовой компрессор с поставленной задачей не справляется. В этом случае ситуацию можно разрешить, установив на существующий агрегат установить вспомогательный ресивер. Это устройство можно или купить в специализированном магазине, например, запасных частей для автомобиля. Там можно купить ресивер для пневматической системы КАМАЗа, или изготовить его своими руками.

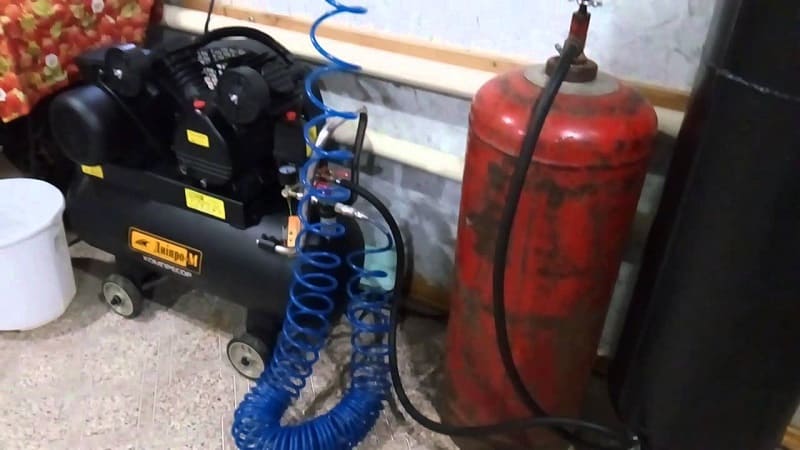

Дополнительный ресивер для компрессора

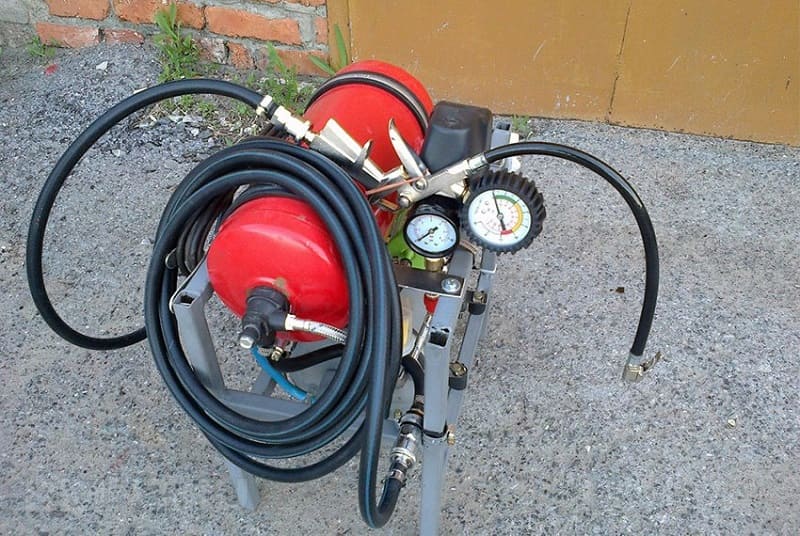

Большая часть предлагаемых ресиверов изготовлены под определенную модель и, отличаются высокой ценой. В зависимости от планируемого размера емкости для самостоятельного изготовления, можно использовать или баллон для пропана, или корпус огнетушителя.

Порядок изготовления самодельного ресивера

Последовательность изготовления дополнительного сосуда выглядит примерно следующим  образом.

  1. Очистка старого сосуда от остатков газа. Для этого потребуется его очистить от остатков газа. Удаляют входной вентиль, при этом использование электрического инструмента, например, болгарки, недопустимою в корпусе могут остаться остатки газа.
  2. Сосуд заливают водой и дают ей отстояться в течение 24 часов. Затем ее сливают и очищают внутреннюю полость о грязи.
  3. После этого в баллон вваривают разветвители под рукава, но допустимо установить и резьбовые штуцера, для повышения герметичности при установке пробок необходимо устанавливать уплотняющие прокладки.
  4. Самодельный ресивер необходимо окрасить краской стойкой к воздействию атмосферных явлений.
  5. В собранный и окрашенный маневр устанавливают конденсатоотводчик – его место в самой нижней точке емкости, в верхней части устанавливают манометр. Марку конденсатоотводчика должна согласовываться с производительностью компрессора и размерами резьбы. Стоимость такого устройства лежит в диапазоне от 2500 до 3000 рублей.

При эксплуатации конденсатоотводчика нельзя забывать что, его монтаж на вспомогательную емкость для хранения газа обязательна. Перед включением рабочей нагрузки требуется проверить состояние электрического привода на возможность его эксплуатации со вспомогательным сосудом для содержания газа.

Для этой проверки необходимо включить компрессор и с использованием расходомера проверить скачок напора в длительном режиме эксплуатации (порядка 20 минут).

Если минимальное давление соответствует заявленным характеристикам нагнетателя, то эксплуатация собранной конструкции вполне допустима. Если падение давления ниже допустимого, то применение этого оборудования стоит под вопросом и использовать его нежелательно.

Применение воздушного ресивера отвечает нескольким ключевым целям

Использование сосуда для хранения сжатого воздуха позволяет аккумулировать сжатый воздух в системе подачи воздуха. Улучшить качество подаваемой воздушной смеси, при прохождении через эту емкость происходит осушение потока воздуха, посторонние частицы осаждаются вниз и не попадают в пневмопровод. В целом использование ресивера привод к продлению эксплуатационного срока компрессора.

Преимущества горизонтальных ресиверов

К явным достоинствам горизонтальных емкостей относятся – устойчивость. Такой тип конструкции обеспечивает высокую устойчивость к воздействию вибрации и другим внешним воздействиям. С другой стороны, горизонтальная компоновка требует большего количества площади для размещения компрессора.

Преимущества вертикальных ресиверов

Использование вертикальных емкостей для хранения сжатого воздуха позволяет облегчить монтаж устройства на определенном месте, и приводит к экономии площади. Особенно это актуально в случае сооружения последовательного или параллельного соединения емкостей.

Производители представляют вниманию потребителей широкий модельный ряд вертикальный устройств для хранения воздуха
