Центробежные насосы являются одним из самых распространенных типов оборудования для перекачивания жидкостей (и газов). С их помощью выкачивают воду из колодцев и скважин, поднимают ее на значительную высоту и предают на большие расстояния по трубам. Такие насосы перекачивают теплоноситель в системах отопления и технологические жидкости на производствах. Идея использовать центробежную силу для перекачивания жидкостей принадлежит Леонардо да Винчи, первые действующие образцы были созданы французским инженером и ученым Дени Папеном в конце 17 века.

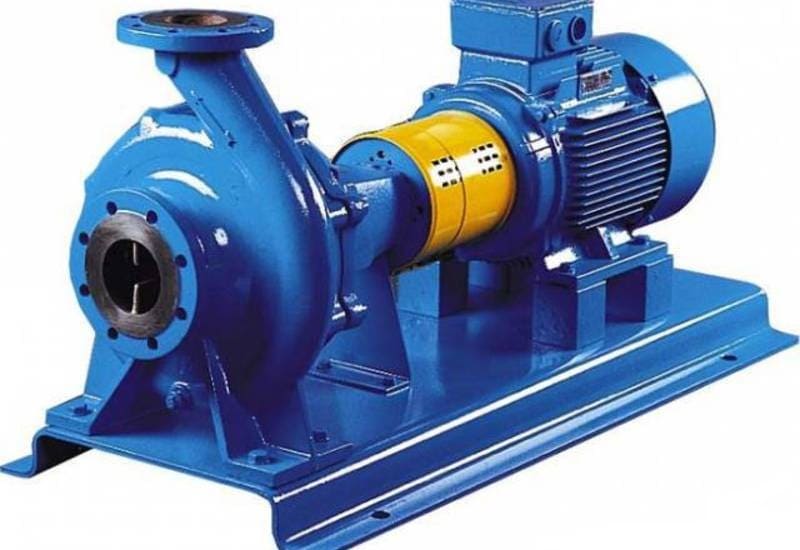

Центробежный насос

Центробежный насос

Особенности конструкции и принцип действия

Устройство и принцип действия центробежного насоса принципиально не изменились с 17 века. Насос состоит из следующих деталей и узлов:

  • Источник энергии — электрический (или бензинового) двигатель, смонтированный на одном валу с собственно насосной частью механизма.
  • Вал, опирающийся на подшипники.
  • Рабочее колесо, на поверхности которого размещены лопатки.
  • Корпус с направляющими поток профилями.
  • Уплотнения на валу.
  • Входной патрубок, находящийся на оси изделия.
  • Выходной патрубок, расположенный у внешней стенки корпуса по касательной к нему.

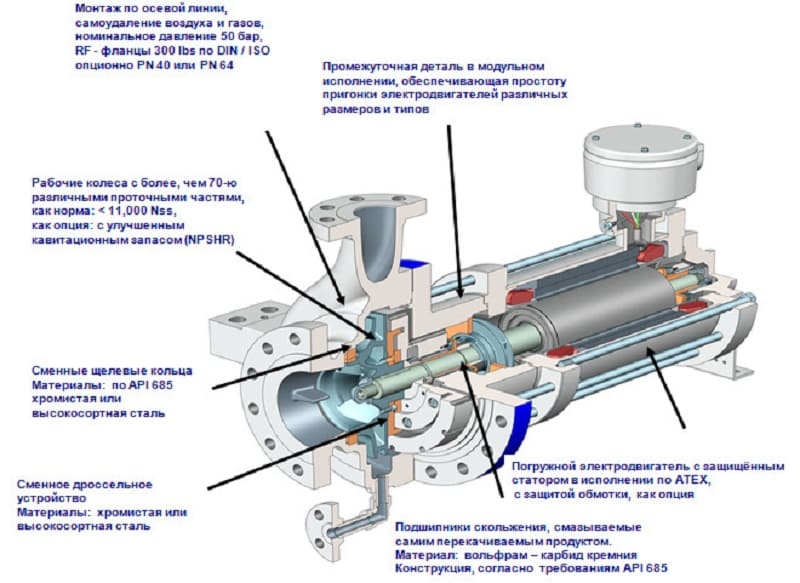

Устройство центробежного насоса

Устройство центробежного насоса

Кроме перечисленных основных узлов, насос центробежный комплектуется вспомогательными:

  • Входные и выходные шланги или трубопроводы.
  • Запорный клапан, не дающий жидкости течь в обратном направлении.
  • Фильтр.
  • Манометр для измерения давления жидкой среды.
  • Датчик сухого хода, отключающий насос при отсутствии жидкости в магистрали.
  • Краны и вентили для управления напором.

Принцип действия центробежного насоса несложен:

  • При вращении рабочего колеса его лопатки захватывают жидкую среду и увлекают ее за собой
  • Центробежные силы, возникающие при вращении жидкости, отжимают ее к внешним стенкам корпуса, где создается избыточное давление
  • Давление выталкивает жидкую среду в выходной патрубок
  • Под действием разрежения, создающегося в центре насоса, очередная порция жидкости всасывается из приемного патрубка.

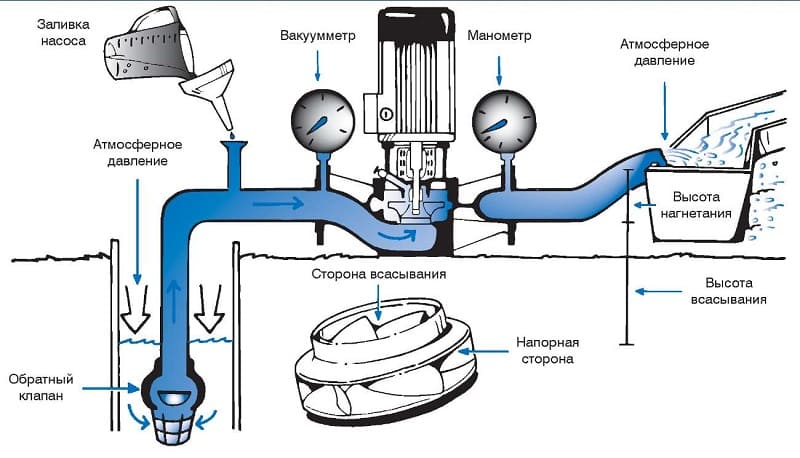

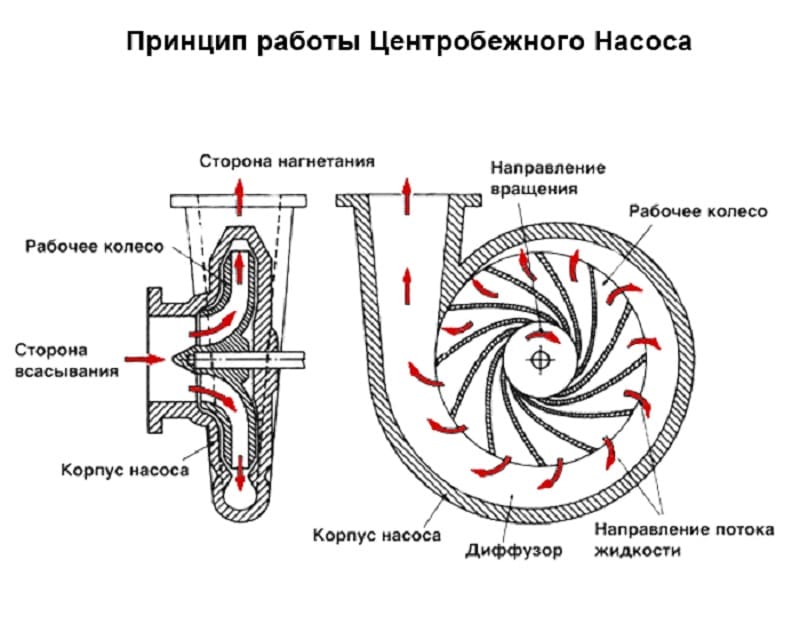

Принцип работы центробежного насоса

Принцип работы центробежного насоса

В конструкцию центробежного насоса могут вноситься изменения и дополнения, направленные на повышение его эффективности и приспособление к конкретной перекачиваемой жидкости.

Преимущества и недостатки

Большая популярность устройства центробежного типа обуславливается его несомненными достоинствами:

  • Высокая эффективность.
  • Простота конструкции.
  • Постоянство характеристик создаваемого потока: скорости и напора.
  • Компактность и относительно малый вес.
  • Простое техобслуживание. Достаточно общих навыков слесарных работ.
  • Высокая надежность, большой срок наработки на отказ.

Кроме достоинств, данному типу гидромашин свойственен ряд недостатков:

  • Для запуска необходимо заполнить рабочую камеру жидкой средой. Нарушение этого правила приводит к быстрому износу и выходу из строя.
  • Малый напор, создаваемый рабочим колесом.
Функционирование насоса в системе

Функционирование насоса в системе

Чтобы обеспечить эффективное функционирование центробежного устройства, при монтаже приходится предусматривать схему заполнения рабочей камеры водой, через перепускные патрубки или заливные горловины.

Для повышения напора приходится ставить центробежные электронасосы в каскад.

Классификация

Рынок полон предложений самых разнообразных моделей центробежных систем. Основные типы центробежных насосов представлены в следующей классификации:

  • По параметрам потока:
    • большого напора;
    • большой подачи;
    • загрязненных сред;
  • По типу агрегата:
    • консольные;
    • двухстороннего входа;
    • многоступенчатые;
  • По типу привода:
    • электродвигатель;
    • двигатель внутреннего сгорания;
    • ручной;
  • По типу всасывания:
    • самовсасывающие;
    • эжекторные;
    • инжекторные;
  • По степени автоматизации управления:
    • ручное;
    • полуавтоматическое;
    • автоматическое;
  • По мобильности:
    • стационарные;
    • передвижные.

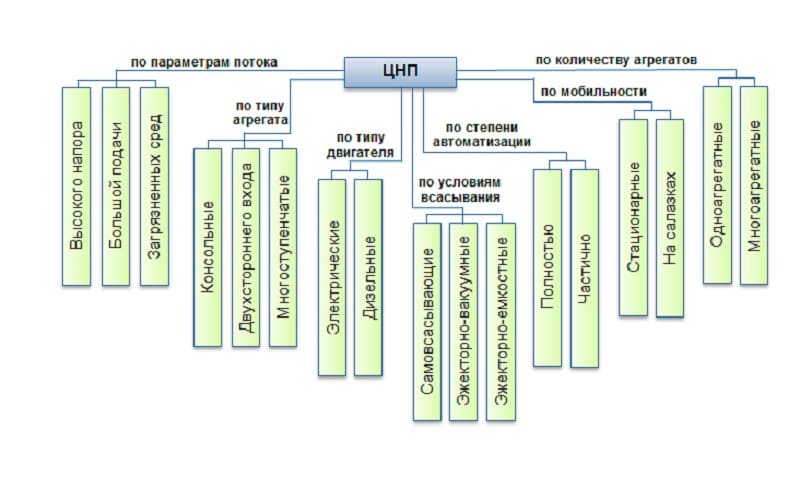

Классификация центробежных насосов

Классификация центробежных насосов

Кроме того, по месту установки относительно уровня жидкости в емкости различают

  • поверхностные;
  • погружные.

В быту применяются в основном одноступенчатые центробежные насосы.

Сферы применения

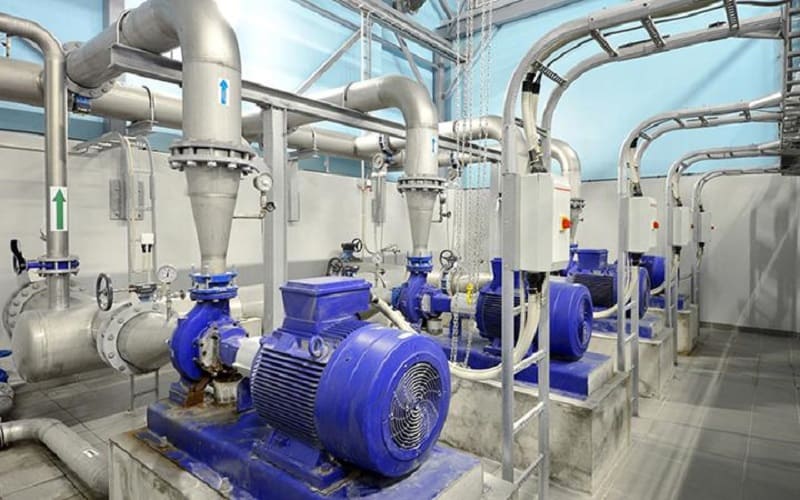

Трудно сегодня найти отрасль быта или промышленности, в которой использовались бы жидкие среды и не применялись центробежные насосы. Самыми популярными областями применения стали:

  • Водоснабжение всех уровней и масштабов — от водозаборных станций до промышленных предприятий и от жилых домов до станций очистки стоков.
  • Перекачка технологических жидкостей на промышленных установках и между объектами производства.
  • Циркуляция теплоносителя в системах отопления, централизованных или локальных.
  • Циркуляция воды в стиральных и посудомоечных машинах.
  • Орошение сельскохозяйственных посадок.
  • Подача воды в поилки и перекачивание молока на продуктивных фермах.
  • Циркуляция антифриза в системе охлаждения автомобильного двигателя и климатических установках.
  • Заполнение и осушение балластных цистерн на надводных судах и подводных лодках.
  • Транспортировка сырья на предприятиях пищевой промышленности и при массовом производстве напитков.

Циркуляционные насосы применяются везде, где используются жидкости и не требуется сверхвысокий напор или усилие всасывания. Для специальных приложений служат устройства других типов — вибрационные, роторные, поршневые или индукционные.

Как правильно выбрать центробежный насос

Чтобы правильно выбрать устройство, начинать лучше не с обзоров и рейтингов и уж тем более не с пафосных рассказов продавцов консультантов. Они знают все о своих агрегатах, но ничего — о ваших потребностях. Эти потребности следует определить, измерить или оценить и зафиксировать, лучше всего — записать. Итак:

  • Назначение приобретаемого агрегата
    • Полив садового участка.
    • Откачка воды из подвала.
    • Подача воды из скважины.
    • Что-либо еще.
  • Место установки — поверхностное или погружное. Этот параметр часто определяется уже в процессе консультации и покупки.
  • Высота от места установки до зеркала воды для определения всасывающего усилия.
  • Высота от места установки до самой высокой точки водоразбора и расстояние по горизонтали от скважины (колодца, емкости) до места установки для определения напора.
  • Потребность (в кубометрах в час и в кубометрах в день) для подбора системы достаточной производительности и ресурса.
  • Стабильность электропитания в месте установки для определения необходимости в приобретении стабилизатора напряжения. Многие системы автоматики стабильно работают только в определенном диапазоне напряжения.
  • Допустимое энергопотребление для определения мощности двигателя.
  • Бюджет, минимальный и максимальный.

И вот с этой бумажкой можно смело атаковать продавца-консультанта. Теперь, вместо того, чтобы продать вам самую дорогую систему, он будет вовлечен в процесс осмысленного выбора оптимального варианта.

Подготовка к работе

В отличие от вибрационных насосов, не требующих для начала работы заполнения всей рабочей камеры жидкой средой, центробежный не сможет начать перекачку «на сухую». Параметры упругости воздуха сильно отличаются орт параметров воды, и ротор будет просто крутиться вхолостую, не создавая требуемого разряжения. Это приведет к перегреву и преждевременному износу устройства вплоть до выхода его из строя.

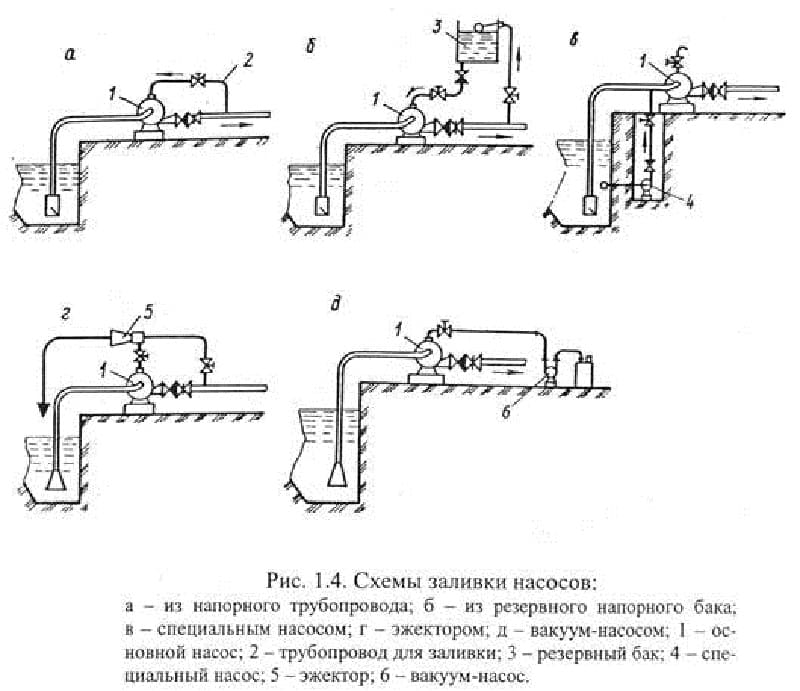

Схемы заполнения насосов

Схемы заполнения насосов

Эту техническую проблему решают различными способами

Заливка воды из трубопровода

Способ применяется для стационарных систем водоснабжения с фиксированным расположением трубопроводов. Схему постоянно работающего водоснабжения строят таким образом, чтобы центробежный насос находился в нижней точке, и выше его по уровню всегда были заполненные водой трубы. На всасывающем трубопроводе ставят обратный клапан, препятствующий вытеканию воды обратно в колодец, скважину или емкость. Такую систему надо заполнить водой только при первом старте, все последующие будут происходить в «мокром» режиме.

Если система используется эпизодически или обратный клапан, по каким – либо причинам установить не удается, применяют другие способы. Обвязку насоса монтируют таким образом, чтобы иметь возможность подать воду из трубопровода в обратную сторону, до заполнения рабочей камеры и всасывающего трубопровода. Воздух при этом выпускают через односторонний воздушный клапан. Как только свист воздуха из него прекратится и появится вода — значит, система заполнена и можно включать насос.

Для заливки из трубопровода высокого давления используют понижающий давление эжектор. Заливка также производится до момента появления жидкости.

Еще один способ применяют на крупных насосных станциях высокой степени автоматизации. Там для откачки воздуха используют вакуумный насос, и после заполнения рабочей камеры и срабатывания датчика наличия воды автоматика запускает установку.

Заливка воды из резервуара

Если в трубопроводе нет воды, то ее заливают из временно или постоянно присоединенного к выходному патрубку резервуара, снабженного вентилем. В стационарных системах резервуар монтируют постоянно, перед пуском вентиль открывают, и вода заполняет рабочую камеру и подающий трубопровод. Осуществляют запуск насоса. Убедившись в успешном запуске по ровному низкому звуку его работы, вентиль закрывают.

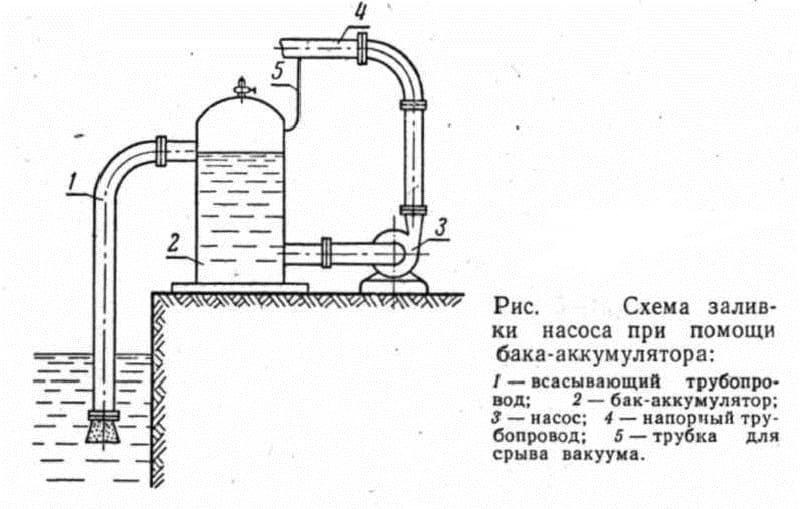

Схема заливки насоса из резервуара

Схема заливки насоса из резервуара

Мобильные системы, например, садовые насосы или насосы для систем фильтрации надувных бассейнов, заполняют из ведра или лейки, отвинтив крышку фильтра грубой очистки до тех пор, пока не перестанут выходить пузырьки воздуха и не покажется зеркало воды. Далее крышку закрывают и запускают прибор.

Эксплуатация и ремонт

Весной техники в окружающем нас мире пока не создано, и центробежные насосы также подвержены неисправностям. Благодаря простоте устройства перечень их короток.

Главная причина неисправности устройства — это работа без воды.

К выходу из строя электродвигателя также могут привести броски напряжения в питающей электросети.

Если внимательно следить за этими факторами риска — прибор успешно отработает не только гарантийный срок, но будет работать вас еще долгое время.

Еще один фактор риска — это загрязнение рабочей камеры при перекачке грязной воды, например, из канавы. Трава и другой мусор могут намотаться на лопатки, препятствуя их вращению. Если камера выполнена разборной, то можно аккуратно снять часть корпуса и вытащить мешающий мусор. После этого насос, как правило, продолжает работать, только следует подумать об установке фильтра на входе.

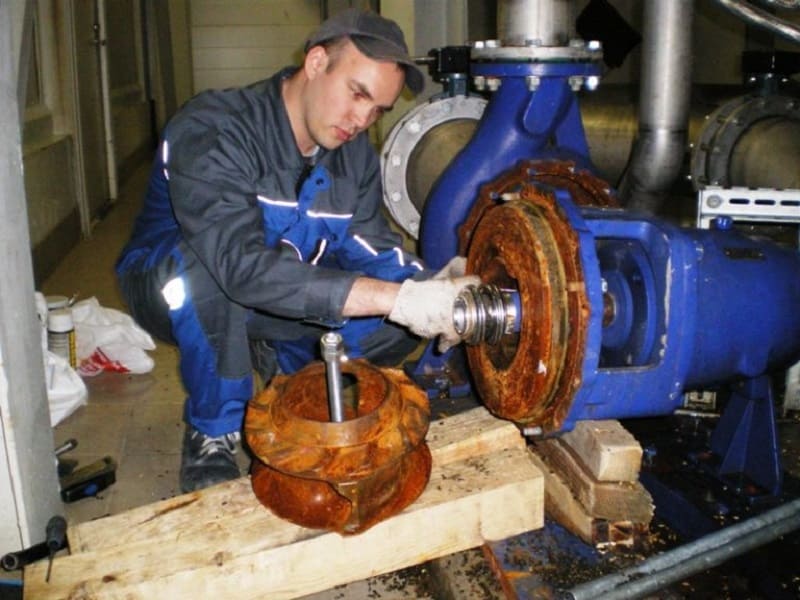

Ремонт центробежного насоса

Ремонт центробежного насоса

С более серьезным техническим обслуживанием и ремонтом неполадками, особенно связанными с разборкой герметичного корпуса электродвигателя у погружных насосов, лучше обращаться в ремонтную мастерскую. Вряд ли вам удастся самостоятельно восстановить герметичность и избежать пробоя напряжения на корпус или в воду, а это чревато серьезным риском для жизни.
