Подшипники закрытого типа с уплотнительными кольцами по бокам применяются в сухих узлах, где невозможно подвести жидкую смазку. Смазка для закрытых подшипников имеет густую консистенцию. Она закладывается производителем с расчета на весь период работы. Обычно шарики стираются раньше, чем требуется замена густого масла. В случае, когда возникает необходимость замены смазочного материала в закрытых подшипниках качения, следует рассчитать внутренний объем узла, свободный для заполнения и необходимый вес в зависимости от скорости вращения данного подшипника.

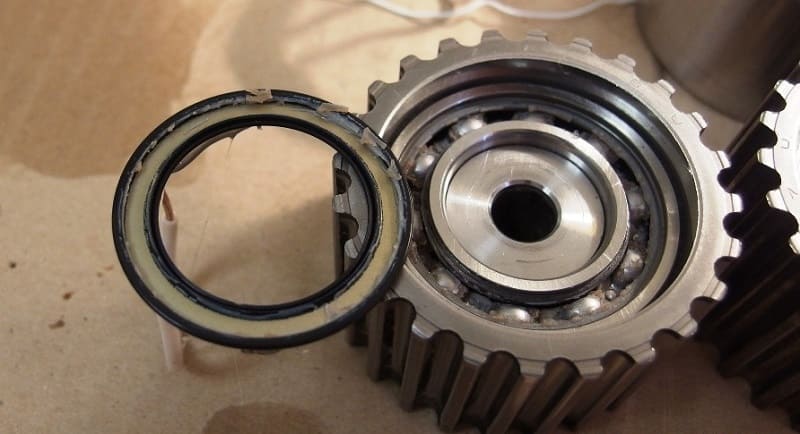

Смазка для закрытых подшипников

Выбор смазки для подшипника закрытого типа

Подшипники закрытого типа используются только в тихоходных узлах со скоростью вращения менее 15000 об/мин. Это трансмиссия в автомобиле, водяные насосы, электроинструменты. Смазка в подшипнике закрытого типа густая, закладывается при сборке. В случае необходимости ее замену можно произвести самостоятельно, используя смазки:

  • литол;
  • для ШРУСа;
  • жировые солидолы;
  • консталин;
  • циатим.

Большинство составов имеют в своей основе минеральные масла, загустители и присадки.

Автомобилистам известна марка смазки, применяемая для узла шарниров равных угловых скоростей. Основу вещества составляет минеральное масло. В качестве загустителя используется литиевое мыло и присадки. Хорошо удерживается в узлах с большой нагрузкой, создавая прочную пленку вокруг шариков. Нельзя использовать на быстроходных узлах. Мыло сбивается в эмульсию, вытекает.

Литол имеет в своем составе серу, которая высушивает всю влагу, которая может образоваться при работе узла. Он отличается густой пастообразной консистенцией и способен работать в большом диапазоне температур, не теряя свою пластичность при морозе до – 30°.

Можно закладывать и другую пастообразную смазку в подшипник, содержащую большое количество присадок и серу, отвечающую условиям эксплуатации узла.

Солидолы относятся к группе кальциевых водоотталкивающих консистентных смазок. Они изготавливаются по ГОСТ 1033-41. Имеют относительно низкую температуру плавления до 90°. Они полностью защищают узел от влаги пыли. Работают при температуре нагрева ниже 60°. При перегрузках и поднятии температуры до 70° и выше, из состава вещества испаряется структурированная вода, и солидол расслаивается, начинает вытекать жидкость. Мыло твердеет, превращается в черную корку.

Натриевые смазки представлены целым рядом составов:

  • консталин СК-УТС-1;
  • смазка КВ-УТМ;
  • консталин УТ-1.

Пластичный тугоплавкий состав на основе нефтяного масла, загущенного натриевыми солями жирных кислот. Вся группа чувствительна к влаге. Работать масла могут только в сухих условиях. отличаются высокой температурой плавления 175°.

Скачать ГОСТ 1033-79

Промежуточные по качеству комбинированные смазочные материалы – кальциево-натриевые. Выпускаются марки: ИП 1 и 1-13 УТВ. Содержат кальциевое мыло, малочувствительны к влаге с температурой плавления более 90°. Применяются для смазки узлов, работающих при повышенной влажности и запыленности.

Нельзя применять смазку в подшипник из органического масла. Они содержат большое количество кислот, разрушающих поверхность металла. При нагреве в органике начинаются необратимые химические реакции, в результате которых состав и свойства вещества полностью меняются.

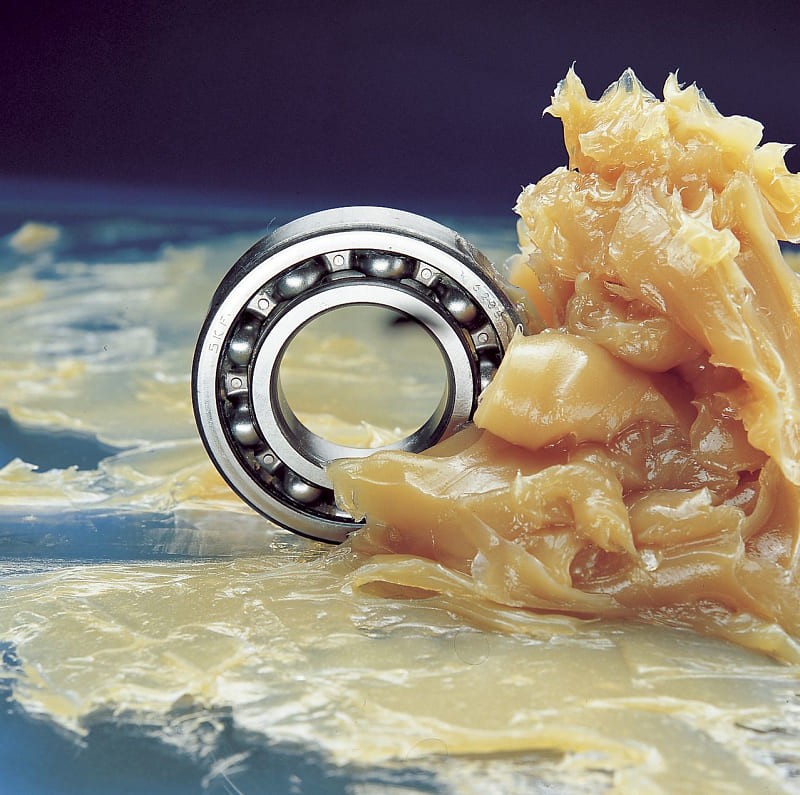

Консталин

Основное требование к смазкам для подшипников – постепенное изменение физических свойств при повышении температуры нагрева узла вращения. Химический состав должен оставаться постоянным.

Расчет количества смазки

Излишки солидола вызывают перегрев. Перед заправкой его в узел, следует произвести расчет смазки подшипников качения. Уровень заполнения обратно пропорциональный количеству оборотов:

  • низкоскоростные – 75-90%;
  • среднеоборотистые – 50%;
  • быстроходные – 30%.

Быстроходность определяется по скорости движения точки на наружной обойме узла. Она определяется по формуле:

A = n × (D + d)/2 = n × dm (мм/мин)

Где: n – частота вращения;

D – наружный диаметр подшипника;

d – внутренний диаметр;

dm – делительный диаметр.

Расчет количества смазки для подшипников определяется в процентном отношении к объему для заполнения.

VСВ = π/4 ×B × (D2 – d2) × 10.9 – G/A

Где: π равно 3,14;

B – высота (ширина) подшипника;

D – наружный диаметр;

d – внутренний диаметр;

G – вес узла.

Объем определяется в м3. Для установления точного количества вещества, осталось провести простой расчет, умножить объем на процент заполнения и удельный вес солидола или литола.

Когда в процессе эксплуатации, необходимо только добавить масло, не заменяя его, производители рекомендуют для закрытых подшипников добавлять по 20% с каждой стороны. При односторонней заправке вводить 40% расчетного количества.

Специалисты рекомендуют рассчитывать количество смазки по формулам:

Обычный подшипник качения – GP = 0.005 × D × B;

Закрытая модель – GP = 0.002 × D × B.

Где GP – расчетная масса густого вещества для заполнения подшипника.

Практическим путем большое количество густого масла определяется перегревом узла. В нормальном состоянии в начале работы наблюдается незначительный нагрев, затем температура падает до оптимальной рабочей.

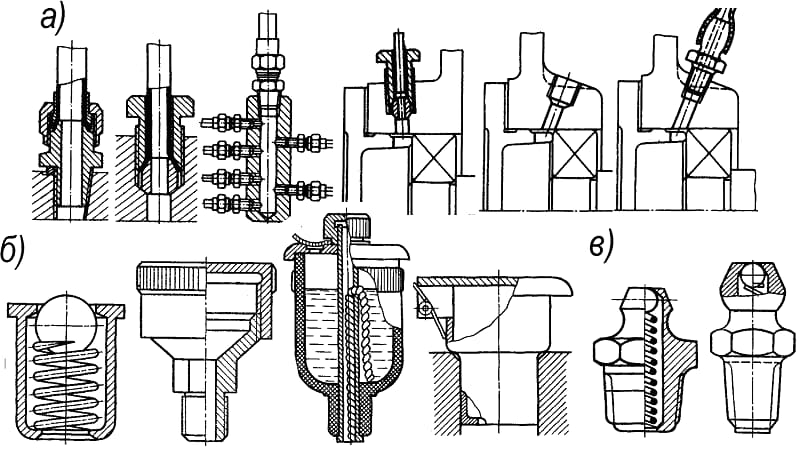

Методы смазки подшипников

Учитывая низкую скорость и большую нагруженность узлов, количество смазки в подшипниках качения должно занимать 70 – 90% внутреннего пространства.

Не всегда замена подшипника необходима. Иногда по какой-то причине вытекает или засыхает смазка и нужно просто ее заменить. В основном это случается при длительных перегрузках и нагреве оборудования до температуры более 110°.

Перед самостоятельной реставрацией подшипника, его желательно снять с вала. Детали небольших размеров можно не распрессовывать. Промойте подшипник и заполните его прямо на валу.

Прежде всего, надо определиться с материалом боковых колец и аккуратно снять их. Заглушки крепятся к внутреннему кольцу, заводятся с специальный паз. Обычно они тонкие и легкие, не несут никакой нагрузки, кроме защиты от проникновения пыли и влаги. Делаются из материала:

  • сталь;
  • пластмасса;
  • каучук.

Методы смазки подшипников

Маслозаборное кольцо для смазки необходимо аккуратно снять, не повредив, чтобы после ремонта узла поставить его на место.

Необходимо отмыть деталь от высохшей смазки. Обычно она представляет черную твердую корку. Для очистки следует использовать бензин или керосин с минимальным содержанием воды.

Подшипник замачивается на пару часов в керосине. Размокший его проще промыть, удалив раскисшие остатки масла и грязь. Уже без  боковых колец его протирают ветошью, и с помощью щетки вымывают остатки грязи с сепаратора и элементов качения. После этого желательно продуть сжатым воздухом, чтобы выдуть оставшиеся инородные частицы и просушить.

Существует несколько способов смазки деталей качения с  учетом густой консистенции Литола и требований по заполнению внутренней поверхности на 90%.

На валу

Наиболее простой и удобный способ, особенно для небольших узлов домашнего электрического инструмента. Обычно вал не превышает по длине 200 мм, с ним легко работать.

  1. Подшипник остается на валу. Его следует очистить от остатков засохшей смазки, абразива, других загрязнений. Высушить.
  2. Банку с густым маслом установить на решетку таким образом, чтобы под нее можно было поставить горящую свечу.
  3. Разогреть Литол, солидол или их заменители до жидкого состояния, не перегревая, чтобы не закипел.
  4. Убрать свечу или переставить банку в более удобное место.
  5. Окунуть все в теплый состав и выдержать 10–20 минут. Дать заполнится всему свободному пространству и немного остыть.
  6. Вынуть узел, прокрутить и проверить заполнение сепаратора и элементов вращения.
  7. Заполнить при необходимости пустоты по бокам, установить кольца.

Когда узел полностью пришлось разобрать, надо сделать временный вал, на котором все детали будут окунаться в смазку, вплоть до того, что выточить его из дерева.

Использование свечи – это пример частного случая. Масло хорошо разогревается на электрической конфорке, водяной бане и другим способами.

В тубе

Заполнение подшипников смазкой производится холодным способом. Для этого подбирается тюбик одинакового размера с наружным диаметром узла.

  1. Обрезать горлышко и конус.
  2. Очистить все изнутри и заложить Литол.
  3. Вставить подшипник в тюбик и прочно закрепить его.
  4. Выдавливать масло, пока оно не заполнит полностью подшипник и не выйдет насквозь.

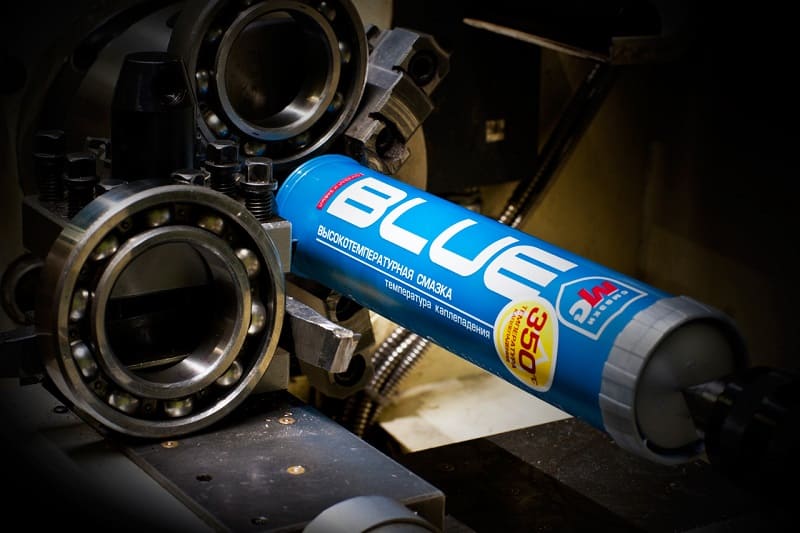

Метод смазки в тубе

После этого устанавливаются маслозаборники и дрель или миксер собирается. Можно продолжать работать электроинстументом и пользоваться бытовой техникой.

Без снятия пыльников

На маленьких подшипниках часто кольца – пыльники, снять в домашних условиях очень сложно. Смазка закрытых неразборных подшипников дело хлопотное, но доступное для любителей ремонтировать оборудование своими руками. Когда подшипник начинает «тарахтеть» и греться, его следует очистить и смазать. Специалисты рекомендуют следующий способ.

  1. Вытереть снаружи узел насухо.
  2. Капнуть WD-40, несколько раз, пока вращение не будет ровным и легким.
  3. Хорошо вытереть салфеткой.
  4. Целлофановый пакет или другой водоотталкивающий материал свернуть и плотно завести в отверстие, насквозь.
  5. В горлышко тюбика со смазкой капнуть присадкой и плотно прижать его к подшипнику со стороны выступающего пакета. Надавить на него, пока масло не выступит с другой стороны.

После этого прокрутить немного наружное кольцо, не снимая подшипник с целлофана. Повторить до полного наполнения внутреннего пространства смазкой.

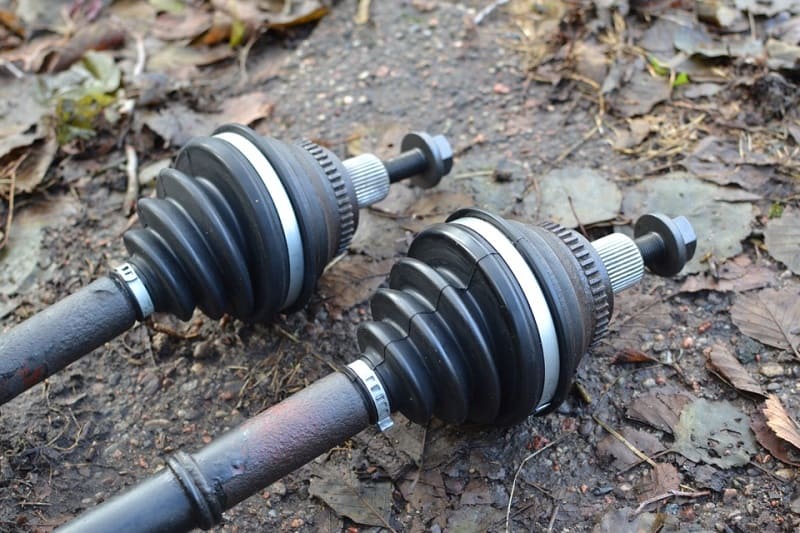

Пыльники

Перед началом ремонта подшипника следует убедиться, что причина плохой работы именно в отсутствии смазки. Обычно вращающиеся элементы – ролики и шарики, стираются быстрее, чем вытекает масло.
