Важной частью жилых и промышленных сооружений можно назвать систему коммуникации. В большинстве случаев ее частью становится трубопровод, предназначение которого заключается в подаче воды различного предназначения. Шнековый погружной насос предназначен для непосредственного подъема воды и создания требуемого давления в системе. Его конструктивные особенности определяют то, что устройство вбирает жидкость и после определенного периода выталкивает ее. Рассмотрим все конструктивные особенности подобного механизма подробнее.

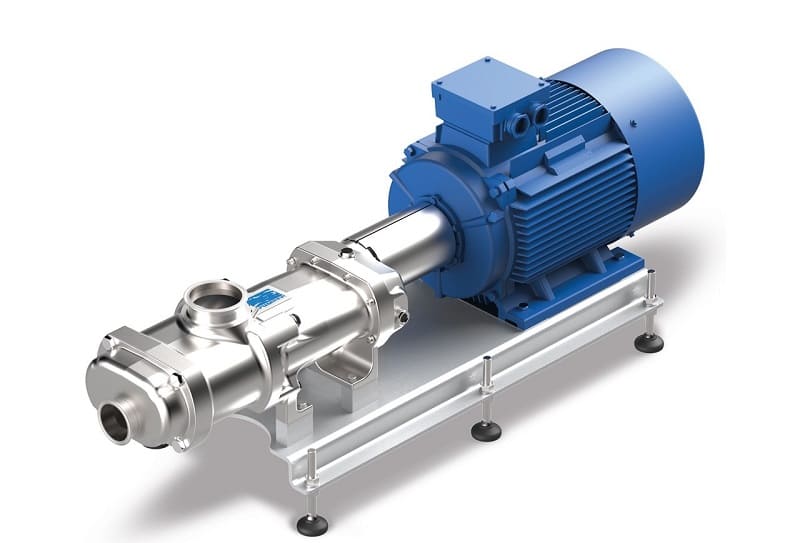

Шнековый насос

Область применения шнековых агрегатов

Важным моментом назовем то, что шнековый насос предназначен для перекачивания не только воды, но и пара, газа и других жидкостей. Вода, которая поднимается со скважины, служит для самых различных целей:

  1. Питьевая и решения различных бытовых задач.
  2. Наполнение резервуара, фонтана и бассейна.
  3. Для питания оросительной и капельной системы полива.
  4. Для накопления различных емкостей, к примеру, бойлеров и нагревательных котлов.

Для применения шнековых агрегатов следует учитывать все конструктивные особенности подобного устройства. Чаще всего устанавливаются шнековые насосы:

  1. Водоснабжение загородного участка. Многие дачные участки расположены на большом расстоянии от центральной сети водоснабжения.
  2. Некоторые модели характеризуются тем, что могут проводить полную или частичную очистку воды.
  3. Подача жидкости из колодцев. Конструктивные особенности определяют то, что устройство может эксплуатироваться даже при сильном засорении емкости. Устройство шнекового насоса обеспечивает требуемое давление в трубопроводе.
  4. Некоторые модели устанавливаются при проведении строительных работ для откачки грунтовых или талых вод. Примером можно назвать также перекачивание красок и других подобных веществ.

Основные эксплуатационные характеристики определяют широкое распространение шнековых агрегатов в самых различных отраслях промышленности. Шнековый насос может прослужить в течение длительного периода, однако выбор должен проводится в зависимости от эксплуатационных условий.

Особенности эксплуатации шнековых насосов

Рассматриваемые насосы винтовые характеризуются достаточно большим количество эксплуатационных особенностей, которые должны учитываться. Примером можно назвать следующее:

  1. Подобное насосное оборудование просто в обслуживании и ремонте. Примером можно назвать то, что часто выполняется демонтаж подшипника вала даже в полевых условиях. Сальники, которые часто выходят из строя можно заменить без применения специального оборудования. К основной части можно добраться при применении обычных слесарных инструментов.
  2. В большинстве случаев корпус изготовлен таким образом, чтобы патрубки позиционировались вдоль центральной оси. В продаже есть вариант исполнения, который имеет патрубки, расположенные под углом 90 градусов в отношении центральной оси. Некоторые модели снабжаются специальными патрубками, которые исключают вероятность образования илистых отложений. Поэтому перекачивание жидкой среды не становится причиной снижения пропускной способности.
  3. Основная часть конструкции представлена шнековым валом. Он производится при применении технологии литья с последующей высокоточной механической обработкой. Этот момент определяет то, что шнековый насос на момент работы не становится причиной возникновения вибрации и шума. Именно отсутствие вибрации становится причиной длительного эксплуатационного срока.

В целом можно сказать, что шнековый насос обладает весьма привлекательными эксплуатационными характеристиками.

Особенности конструкции и назначение

Современный шнековый насос для воды делится на поверхностные и погружные. При этом нужно учитывать следующее:

  1. Поверхностные устанавливаются на специальной площадке в непосредственной близости от источника воды. При этом всасывающая трубка располагается в колодце, за счет чего обеспечиваются требуемые условия для работы. Устройство обладает сниженным показателем эффективности работы, поэтому устанавливается исключительно при глубине скважины не более 10 метров.
  2. Погружное устройство шнекового насоса характеризуется тем, что на момент эксплуатации находится полностью в водной толще. Основная характеристика заключается в повышенной степени производительности. Некоторые модели устанавливаются при глубине скважины около 50 метров и более.



Зачастую шнековый насос относится к погружному типу оборудования. Этот момент определяет то, что устройство полностью находится в водной толще. В некоторых случаях оборудование называется винтовым, так как основной элемент представлен архимедовым винтом.

Разновидности и основные технические характеристики

Все устройства рассматриваемого типа делятся на две основные категории. Шнеки шнековых насосов для скважин могут быть рассчитаны на работу при различной глубине скважины. Выделяют два основных типа устройства:

  1. Стандартные, рассчитанные на эксплуатацию в обычных условиях.
  2. Рассчитанные на эксплуатацию при расположении на большой глубине.

Представители стандартной группы рассчитаны на работу при глубине скважин до 25 метров. Подобные помпы устанавливаются при небольшой производительности, бурение скважин может проводится на дачных и загородных участках. Кроме этого, устанавливается оборудование с различным показателем производительности, при этом давление остается неизменным вне зависимости от состава воды и многих других моментов.

При необходимости можно приобрести и установить устройство глубинного типа.

Ключевая особенность заключается в наличии удлиненного шнека, за счет чего расширяется область применения устройства.

Ключевыми моментами назовем следующее:

  1. Устройство обладает повышенной производительностью.
  2. Может устанавливаться в артезианских скважинах.
  3. Длительный эксплуатационный срок обеспечивается за счет применения износостойких материалов.

Существенно увеличение эксплуатационных качеств определяет повышение цены. Именно поэтому их установка проводится в том случае, когда нужно обеспечить повышенную производительность.

Довольно большое распространение получили модели, которые относятся к средней ценовой категории. Они обладают следующими характеристиками:

  1. При выборе всегда уделяется внимание значению производительности. В большинстве случаев оно варьирует в пределе от 1500 до 2000 л/час. Этого вполне достаточно для большинства случаев установки.
  2. Также важным параметром можно назвать показатель создаваемого напора. Он варьирует в пределе от 40 до 60 метров. Этот параметр позволяет эксплуатировать устройство на загородных участках.
  3. Температура транспортируемой жидкости может варьировать в диапазоне от 5 до 50 градусов Цельсия. При низкой температуре происходит кристаллизация жидкости, за счет чего происходит износ конструкции и ее деформация.
  4. При выборе уделяется внимание также тому, каков максимальный размер частиц. В большинстве случаев он варьирует в пределе ото 2 до 2,5 мм.
  5. Мощность устанавливаемого электрического двигателя, который отвечает за вращение штока, варьирует в пределе от 1 до 1,5 кВт.

В большинстве случаев проводится установка электрического двигателя, который питается от сети 220 В. Также можно встретить более мощные варианты исполнения, питающиеся от трехфазной сети.

В специализированных магазинах можно встретить модели, которые предназначены для установки в промышленности. Они характеризуются более высокими эксплуатационными свойствами. Примером можно назвать транспортировку среды с более высокой температурой.

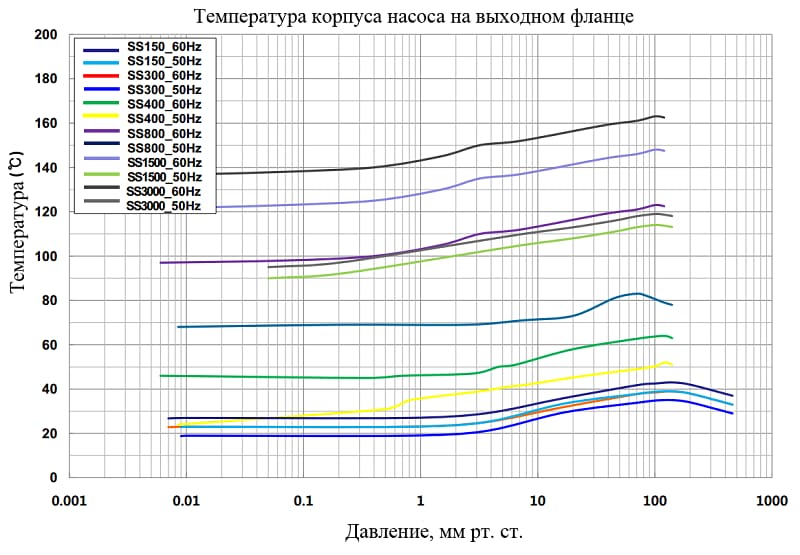

Температура корпуса насоса

Также классификация проводится по типу применяемого материала при изготовлении корпуса. В большинстве случае он представлен нержавеющей сталью, в некоторых пластиком. Для повышения степени герметизации устанавливаются прокладки из резины или силикона.

Рекомендации по правильной установке

Не стоит забывать о том, что длительная эксплуатация обеспечивается исключительно при правильной установке устройства. Модель промышленного назначения должна устанавливаться исключительно профессионалами. Ключевыми особенностями назовем следующее:

  1. Для начала шнековый насос размещается в обсадочной трубе, которая монтируется предварительно.
  2. Фиксация устройства на требуемой глубине осуществляется при помощи металлического троса. Он выбирается в зависимости от веса изделия и многих других параметров.
  3. Не стоит забывать о том, что механизм может работать исключительно при подаче электроэнергии. Именно поэтому довольно много внимания уделяется непосредственному креплению кабеля, так как его положение во время эксплуатации должно оставаться неизменным.
  4. В случае установки устройства промышленного предназначения есть вероятность того, что потребуется несколько кабелей, по которым подается ток.
  5. Для транспортировки жидкости, которая откачивается с резервуара устанавливается шланг. Его диаметральный размер может варьировать в достаточно большом диапазоне, все зависит от конкретного случая.

В рассматриваемом случае основным рабочим органом выступает именно винт, за счет которого создается требуемое усилие. Алгоритм установки выглядит следующим образом:

  1. Шнековый насос подключается к сети электроснабжения и включается на короткий промежуток времени для проверки работоспособности.
  2. Если устройства работает правильно, то оно опускается в скважину вместе с кабелем.
  3. Предварительно к напорному патрубку подключается шланг, через который воды будет подниматься вверх.
  4. Для увеличения эксплуатационного срока кабель и шланг связываются вместе хомутами, которые характеризуются повышенной устойчивостью к воздействию окружающей среды.
  5. К насосу подсоединяется стальной страховочный трос, рассчитанный на большую нагрузку.
  6. Может дополнительно устанавливаться датчик поплавкового типа, который исключает вероятность холостого года.

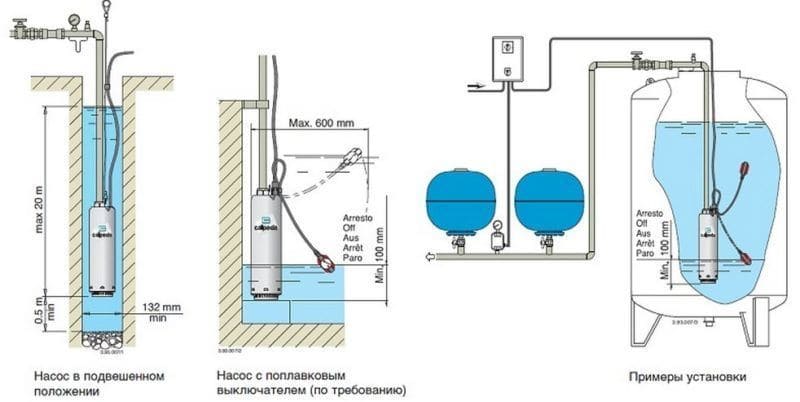

Установка шнекового насоса

На момент опускания шнекового насоса следует быть осторожным, так как даже незначительный удар может стать причиной возникновения серьезного дефекта. Кроме этого, нужно предусмотреть наличие защиты конструкции от воздействия окружающей среды.

Где применяется?

Приведенная выше информация указывает на то, что область применения устройства довольно широкая. Шнековый насос встречается:

  1. На промышленной территории.
  2. На частных участках.
  3. На строительных площадках.

Область применения во многом зависит от основных эксплуатационных характеристик устройства.

Преимущества и недостатки

Центробежный или винтовой насос характеризуется достаточно большим количество преимуществ и недостатков. Плюсами можно назвать:

  1. Надежность. Как показывает практика, устройство может прослужить в течение многих лет при учете правильного монтажа и соответствующего обслуживания.
  2. Широкая область применения. Устанавливается шнековый насос как в промышленности, так и быту.
  3. Повышенная производительность. Стандартные модели могут применяться в большинстве случаев, также есть варианты исполнения, рассчитанные на более суровые эксплуатационные условия.
  4. Длительная работа, отсутствие вибрации. Конструктивные особенности определяют то, что на момент работы не возникает вибрации, за счет чего надежность крепления остается на высоком уровне.

Однако есть и несколько существенных недостатков. Примером можно назвать достаточно высокую стоимость. Также особенность шнекового насоса не позволяет его применять при холостом ходу.

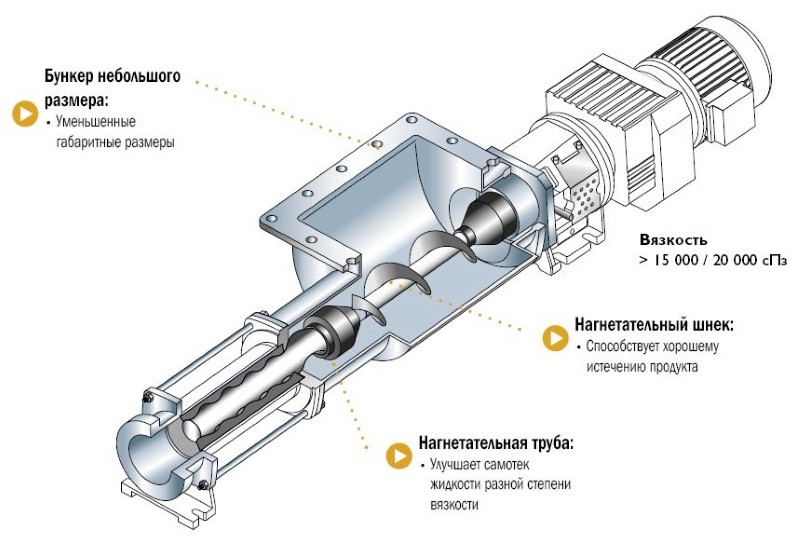

Устройство шнекового насоса

Принцип работы

Сегодня насос скважинный шнековый весьма распространен в самых различных отраслях. При рассмотрении того, как работает погружной насос для скважины отметим следующие моменты:

  1. Напор создается за счет вращения шнека.
  2. Для вращения устанавливается электрический двигатель. Он может характеризоваться достаточно большим количеством различных свойств, к примеру, мощностью и энергопотребления.
  3. Корпус обеспечивает требуемый уровень герметичности. Он изготавливается из металла и пластика, также есть и резиновые прокладки.

В целом можно сказать, что принцип работы устройства определяет его весьма широкое распространение.

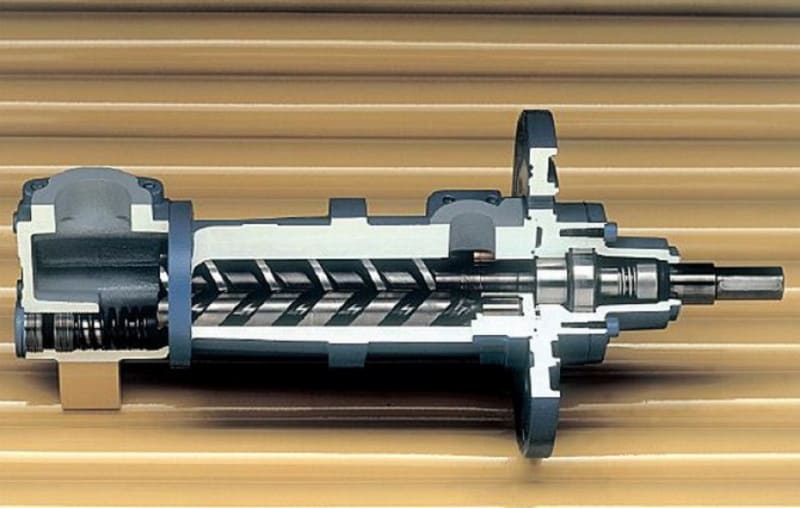

Как устроен погружной шнековый насос

Прибрести шнековый насос для скважины многие решают по причине простоты обслуживания и возможности ремонта своими руками. Ключевыми особенностями назовем следующее:

  1. Основная деталь представлена шнеком.
  2. Этот элемент соединен с при помощи карданной передачи с источников вращения.

Устанавливаемый насос шнековый погружной начинает работать с образования определенных полостей между витками. На момент эксплуатации они заполняются водой и осуществляется транспортировка.

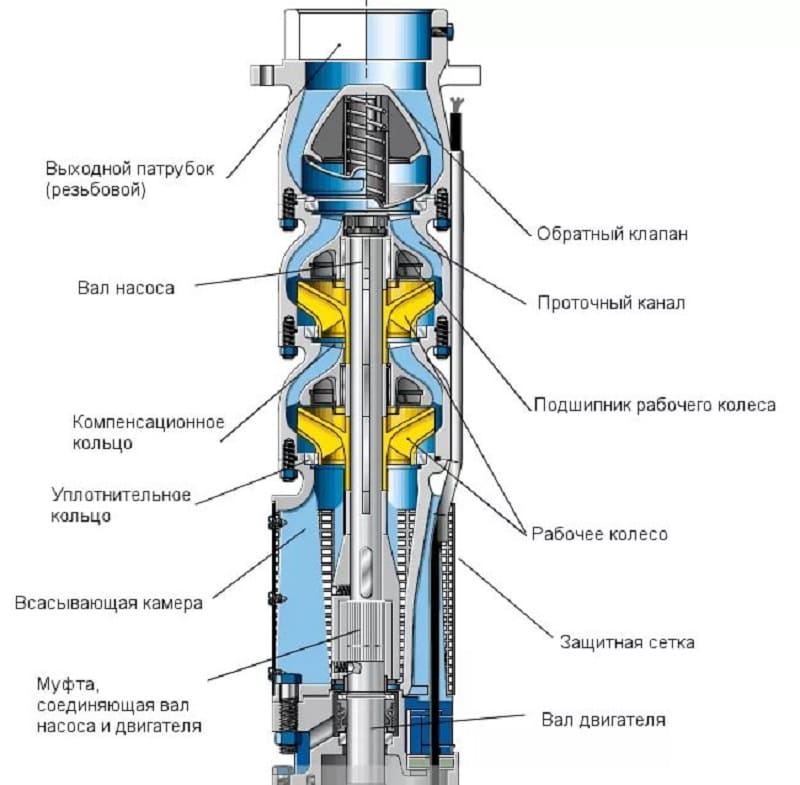

Устройство погружного насоса

Что нужно учесть при выборе насоса?

Есть довольно большое количество различных критерий выбора, которые должны учитываться. Глубинный насос характеризуется следующими качествами:

  1. Мощность.
  2. Пропускная способность.
  3. Степень фильтрации.

Подбор устройства для транспортировки грязной воды проводится с учетом того, каковы размеры частиц примеси.

Недостатки насосов с винтами

Распространение насосов с витками можно связать с достаточно большим количество достоинств конструкции. Однако, при выборе нужно учитывать и несколько существенных недостатков. Примером можно назвать следующее:

  1. Высокая стоимость.
  2. Нет возможности проводить регулировку количества воды, которая может транспортироваться.
  3. Модель не может эксплуатироваться при холостом ходу.

Специалисты рекомендуют приобретать исключительно продукцию известных производителей, так как заявленные эксплуатационные характеристики соответствуют реальным. Допущение даже незначительной ошибки при сборке может стать причиной появления существенных дефектов.
