Для нагнетания воздуха в различных системах проводится установка роторных компрессоров. Существует довольно большое количество разновидностей подобного оборудования, распространены роторные модели, к которым также относятся винтовые конструкции. Принцип работы подобного устройства был разработан более 120 лет назад. Изначально они не применялись активно, так как были дорогими в производстве и не могли прослужить в течение длительного периода. Усовершенствование технологии производства определило распространение подобных конструкций. Роторные модели устанавливаются в случае, когда нужно обеспечить высокую производительность системы. Отличительными особенностями можно назвать отсутствие гула и вибрации на момент эксплуатации. Рассмотрим особенности подобного оборудования подробнее.

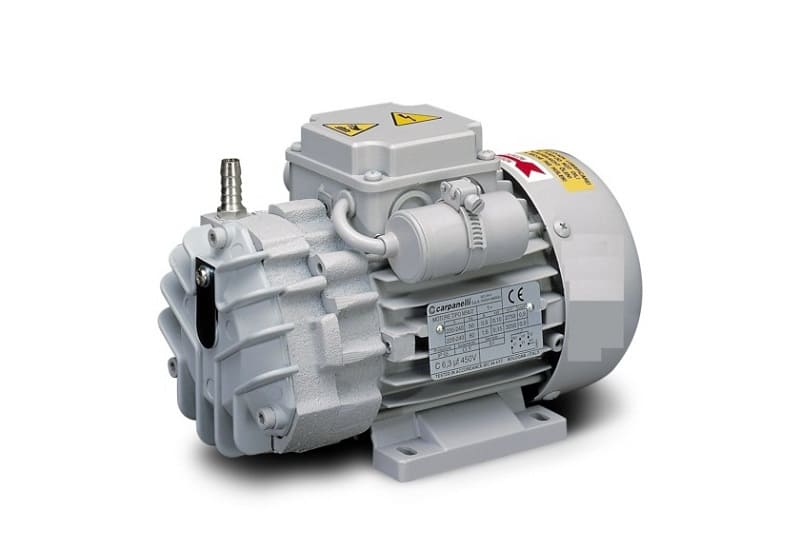

Роторный компрессор

Принцип работы шестеренчатого компрессора

Винтовой блок является важным элементом конструкции роторного компрессора. Срок службы подобного элемента составляет примерно 15-20 лет. Стоит учитывать, что ротор компрессора имеет особую форму, за счет которой и обеспечиваются определенные эксплуатационные характеристики.

Принцип работы устройства определяет то, что на момент подачи воздуха не возникает вибрации или сильного шума. Основная часть компрессора роторного типа не имеет элементов, которые работают путем возвратно-поступательного движения. Поэтому конструкция может устанавливаться в непосредственном месте эксплуатации.

Принцип действия характеризуется следующими особенностями:

  1. В качестве основы конструкции применяется корпус.
  2. Внутри механизма расположены две шестерни, которые находятся в зацеплении.
  3. У механизма есть подводящий и выводящий патрубок.

Относится к ротационным компрессорам устройства, которые имеют шестерни, находящиеся в зацеплении. Стоит учитывать, что для существенного износа основных частей проводится добавление смазывающего вещества. Кроме этого, есть модели, которые также работают без смазки.

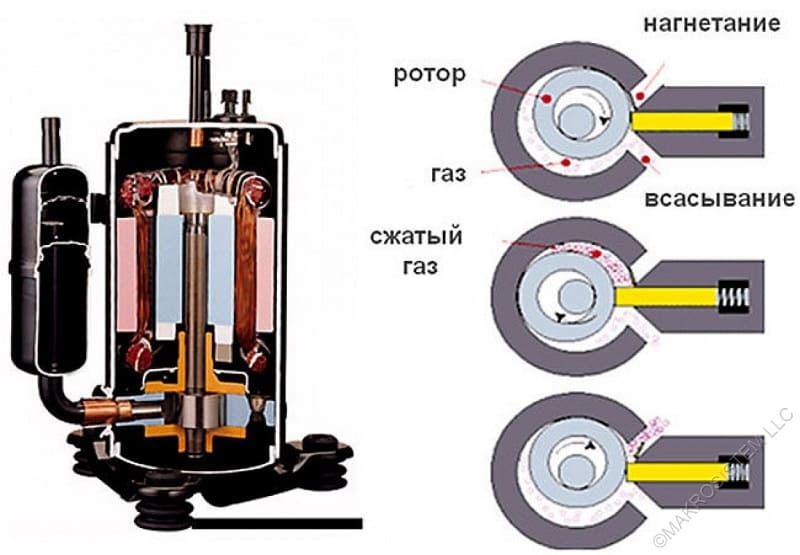

Принцип действия роторного компрессора

Общее описание роторных компрессоров

Основное предназначение заключается в создании давления, которое будет выше атмосферного. Рассматриваемый тип механизма относится к оборудованию объемного типа.

Название роторный компрессор получил из-за особенности формы основных вращающихся элементов. Высокая потребность в них определяет то, что появилось просто огромное количество компактных моделей, которые характеризуются высокой эффективностью в применении. Также встречается компрессор роторно-поршневой, который существенно отличается от обычного варианта исполнения.

В рассматриваемую группу устройств входят следующие механизмы:

  1. Кулачковые.
  2. Винтовые.
  3. Спиральные.
  4. Жидкостно-кольцевые.
  5. Пластинчатые.

Все разновидности подобных устройств характеризуются большим количеством особенностей, к примеру, пластинчатый компрессор роторного не имеет много различных клапанов, которые существенно снижают показатель КПД. Кроме этого, роторные варианты исполнения имеют меньший вес в сравнении с поршневыми.

В большинстве случаев компрессор роторно-лопастной представлен одинарным аппаратом с приводом. Некоторые варианты исполнения имеют промежуточный редуктор, который способен изменять передаваемое усилие.

Сегодня компрессорные установки оснащаются электрическим двигателем. В некоторых случаях проводится установка двигателей внутреннего сгорания, которые характеризуются большей производительностью.

Данный тип компрессоров встречается в самых различных случаях. Очень часто оно применяется для создания краскопульта, который требуется для равномерного нанесения специального красящего вещества на поверхность.

Роторный винтовой компрессор

Ротационный компрессор считается довольно распространенным устройством, которое применяется для сжатия воздуха и различных технологических газов. Во многом эффективность зависит от дизайна подвижных частей. Высокая надежность и другие свойства определяют то, что роторные компрессоры устанавливаются в промышленности. Давление на выходе может достигать высоких показателей, как и при всасывании.

Конструкционными особенностями рассматриваемого механизма можно назвать следующие моменты:

  1. Основные элементы представлены двумя винтовыми роторами: один вращается по часовой стрелке, второй против.
  2. Между подвижным элементом и корпусом есть небольшой зазор.
  3. Оба ротора крепятся к валу, который предназначен для непосредственной передачи вращения.
  4. Роторный компрессор оснащается впускным и выпускным клапаном.

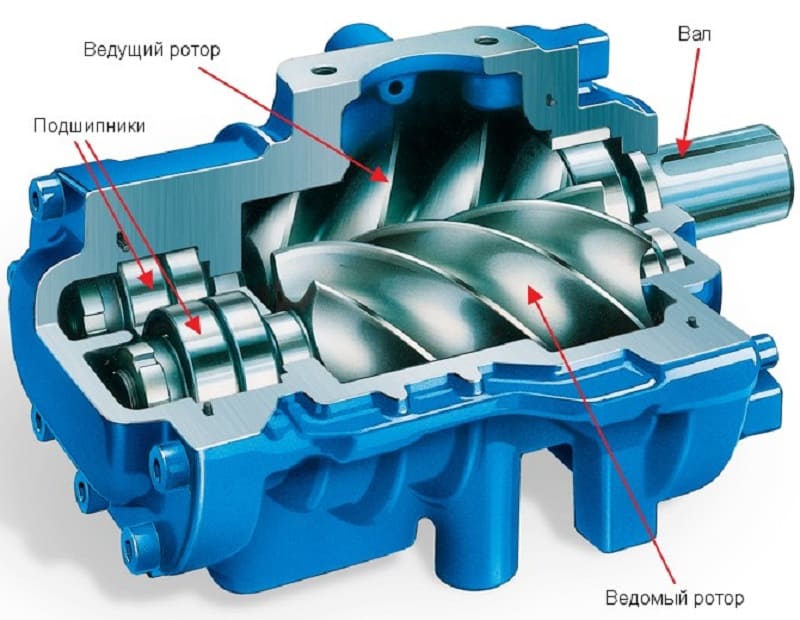

Роторный винтовой компрессор

При изготовлении основных частей могут применяться самые различные материалы, в большинстве случаев нержавеющая сталь и чугун.

Принцип работы подобного механизма достаточно прост. Он следующий:

  1. От двигателя вращение передается ведущему элементу, который за счет зацепления передает вращение ведомому.
  2. Оба элемента расположены в герметичном корпусе со впускным и отводящим отверстием.

Важным моментом назовем то, что роторные компрессоры подобного типа могут быть масляными и безмасляными. Среди их отличительных свойств следует отметить следующее:

  1. Масло существенно снижает степень износа конструкции, а также выступает в качестве охлаждения.
  2. Устройства, куда не подается масло, служат несколько меньше, однако они подают более качественную среду.

В случае, если в системе есть масло требуется специальный фильтр, который проводит отделение смазывающего вещества от основной среды. Если она будет попадать в магистраль, то существенно снижается качество лакокрасочного покрытия.

Кроме этого, выделяют довольно большое количество преимуществ у рассматриваемого механизма:

  1. Подвижные части могут работать при большой скорости.
  2. Контакта между двумя подвижными элементами практически нет. Именно поэтому износ относительно низкий даже при длительной эксплуатации устройства.
  3. Провести обслуживание можно своими руками.
  4. Относительно небольшие размеры и вес.
  5. Эксплуатационный заявленный срок составляет несколько десятков лет.
  6. Не требуется много средств для поддержания работоспособности.

Вышеприведенные достоинства определяют широкое распространение подобных видов роторного компрессора.

Они могут устанавливаться в быту или промышленности, обладать различными размерами и весом.

Роторный компрессор с кулачковыми роторами

Подобный вариант исполнения применяется в том случае, когда нужно передавать большой объем вещества за минимальный период. Среди особенностей отметим:

  1. Подвижные части не соприкасаются. Именно поэтому снижается вероятность сильного износа.
  2. Нет необходимости в добавлении масла, за счет чего существенно упрощается процесс обслуживания.
  3. Устройства с большим размером имеют электрический двигатель, который подключен напрямую к основному элементу. Меньшие варианты исполнения снабжаются клиноременной передачей.

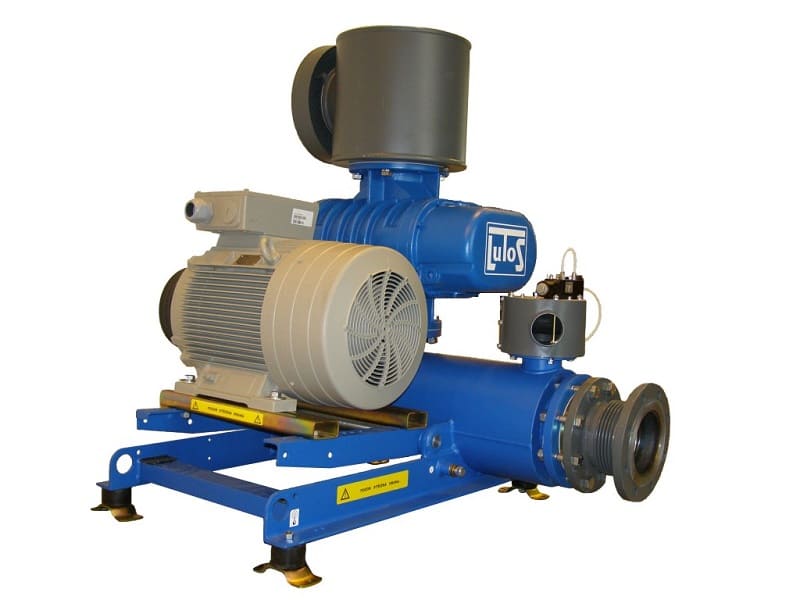

Роторный компрессор с кулачковыми роторами

Встречается довольно большое количество разновидностей подобного устройства. Основными элементами можно назвать:

  1. Корпус.
  2. Ротор.
  3. Распределительные шестерни.
  4. Уплотнительные прокладки.
  5. Подшипники.

Принцип действия устройства можно охарактеризовать следующим образом:

  1. Роторы не находятся в зацеплении на момент работы.
  2. Газ внутри не сжимается.
  3. Есть возможность проводить монтаж подвижных элементов на параллельных винтах.
  4. Кулачки не соприкасаются.
  5. Подшипники и распределительные части смазываются на момент работы.

Область применения подобных устройств весьма обширна. Примером можно назвать различные промышленные установки, а также оборудование для нанесения лакокрасочных материалов.

Ротационно-пластинчатый компрессор

В этом случае ротор снабжается несколькими скользящими пластинами, которые монтируются эксцентрическим методом в литом корпусе. Кроме этого, выделяют следующие особенности подобных устройств:

  1. Маслозаполненные.
  2. Эффективность механизма достигает 90%.
  3. Могут применяться для генерирования повышенного давления в магистрали.
  4. Выделяют стационарные и переносные варианты исполнения.
  5. На одной ступени может создаваться давление более 13 бар.
  6. Вращение создается при помощи двигателя.
  7. Для подключения магистрали есть фланцы.
  8. Изготовление цилиндра проводится при применении чугуна.

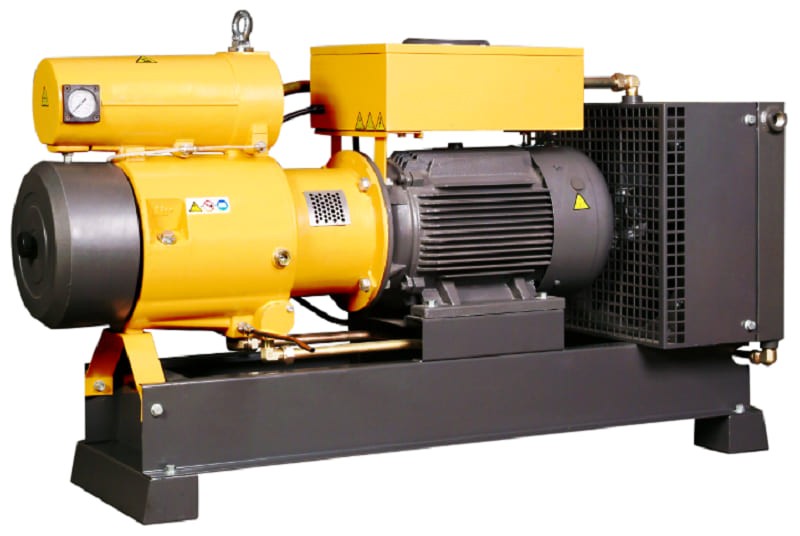

Ротационно-пластинчатый компрессор

Высокая эффективность устройства можно связать с широким его распространением. Примером можно назвать системы охлаждения или центральной подачи вакуума.

Жидкостно-кольцевые компрессоры

Такие модели считаются универсальным устройством, у которого давление создается при помощи жидкостного кольца. Он действует по принципу поршня. В рассматриваемом случае есть только один ротор, размещенный в центральной части. В большинстве случаев при изготовлении применяется чугун, вал из углеродистой стали рассчитан на воздействие большой осевой нагрузки. Стоит учитывать, что выделяют два типа подобных приборов – одноступенчатые и многоступенчатые.

Принцип действия этого механизма характеризуется следующими особенностями:

  1. Ротор и цилиндр частично заполняются при сжимании жидкостной среды, за счет чего образуется кольцо.
  2. При непосредственном движении поршня образуется газовый карман.
  3. Сервисная жидкость в большинстве случаев представлена обычной водой бытового предназначения.

Встречаются подобные варианты исполнения не так часто, как другие. Но им свойственны следующие преимущества:

  1. Возможность эксплуатации при минусовой температуре.
  2. Надежность. Как показывает практика, механизм может прослужить в течение нескольких лет без возникновения неполадок и дефектов.
  3. Эффективный теплоотвод.
  4. Простое техническое обслуживание.
  5. Устройство может применяться для работы практически в любой среде.
  6. Между вращающимися элементами нет непосредственного контакта, за счет чего существенно снижается степень износа.

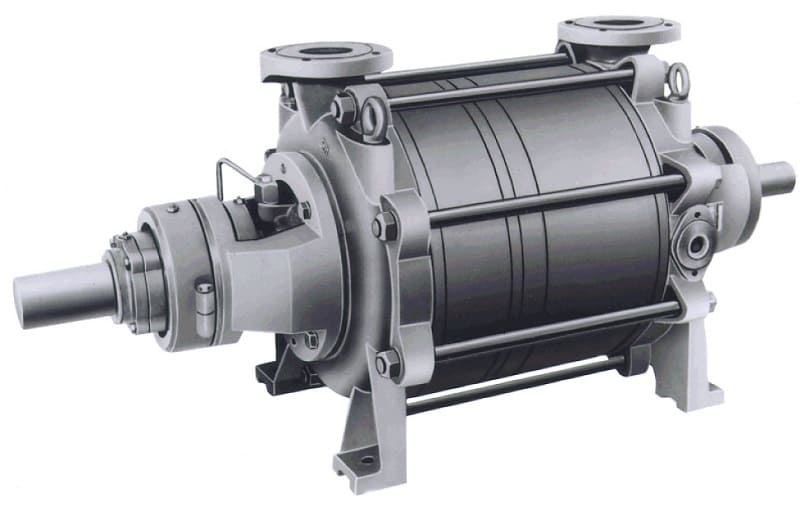

Жидкостно-кольцевой компрессор

При изготовлении основных элементов применяется сталь ил чугун. Оба материала характеризуются повышенной устойчивостью к воздействию влажности или других химических веществ.

Спиральные компрессоры

Меньше всего распространены спиральные конструкции, так как они представлены объемными машинами. Внутри находятся спирали, которые вложены друг в друга, за счет которых обеспечивается создание требуемого давления.

Несмотря на то, что подобная технология получила широкое распространение, она применяется относительно недавно. Спиральные роторные компрессоры получили широкое распространение в промышленности и быту.

Среди конструктивных особенностей отметим:

  1. Корпус герметичный, часто производится путем литья или сварки. За счет этого обеспечивается высокая степень эффективности спирального нагнетателя воздуха.
  2. Есть муфта и блок спиралей.
  3. В качестве источника вращения применяется двигатель.

В большинстве случаев конструкция имеет вертикальную компоновку. Для хранения смазывающей жидкости создается специальный картер.

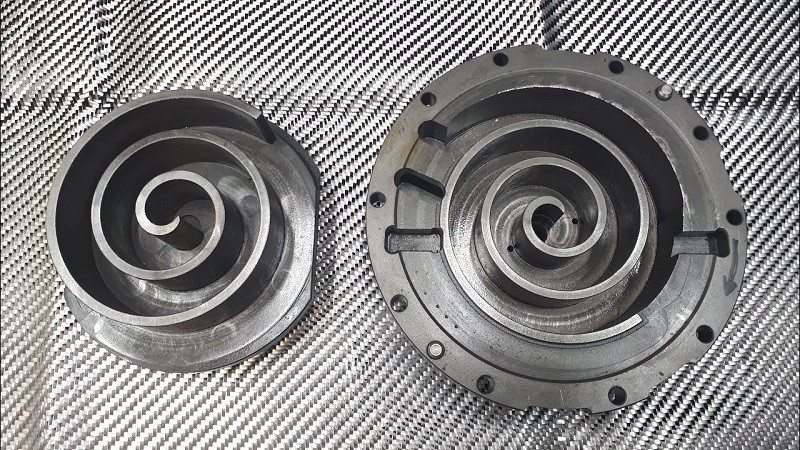

Спиральный компрессор

Основные части винтового компрессора

Роторный компрессор состоит из нескольких основных элементов, которые и обеспечивают подачу среды под большим давлением. Рассматривая конструктивные особенности отметим:

  1. Пара червячных зацепленных роторов, один из которых ведущий, второй ведомый.
  2. Корпус может изготавливаться самым различным образом, характеризуется высокой герметичностью.
  3. Объем конструкции зависит от формы ротора, а также их размеров.

В производстве встречаются самые различные профили роторов. В целом можно сказать, что от этого во многом зависят основные эксплуатационные характеристики.

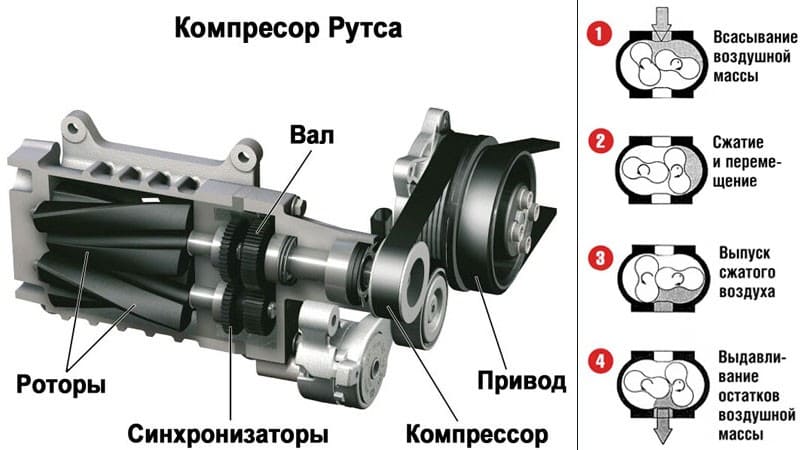

Устройство роторного компрессора

В заключение отметим, что роторные компрессоры на сегодняшний день один из самых распространенных. При выборе уделяется внимание техническому состоянию, типу применяемых материалов при изготовлении, рабочему объему и многим другим моментам.
