Для подъема автомобиля или конструкций большой массы можно использовать домкрат. В продаже встречаются различные конструкции подъемного механизма, наибольшей популярностью пользуется подкатной вариант исполнения. Он характеризуется практичностью в применении, встречается практически на всех СТО и станциях по замене покрышек. При желании можно сделать подкатной домкрат своими руками, для чего следует разобраться с его особенностями работы.

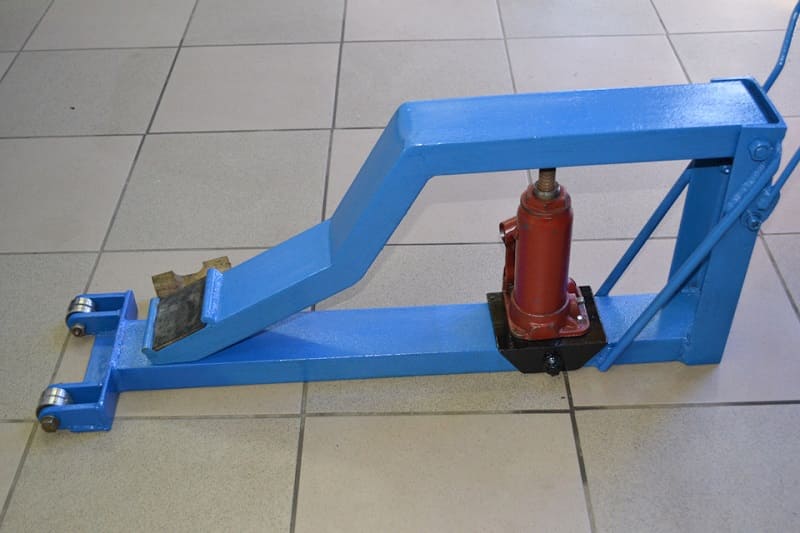

Подкатной домкрат своими руками

Подкатной домкрат своими руками

Устройство и принцип работы подкатного домкрата

Прежде чем изготовить подкатной домкрат своими руками нужно разобраться с его конструктивными особенностями. Классический вариант исполнения представлен сочетание нижеприведенных элементов:

  1. Рукоятка и специальный держатель.
  2. Выпускной клапан, предназначенный для снижения давления в рабочем цилиндре.
  3. Несущий упор, который изготавливается из твердой и прочной стали.
  4. Защитный кожух.
  5. Исполнительный орган.

В большинстве случаев исполнительный орган представлен гидравлическим цилиндром, который передает давление на несущий упор.

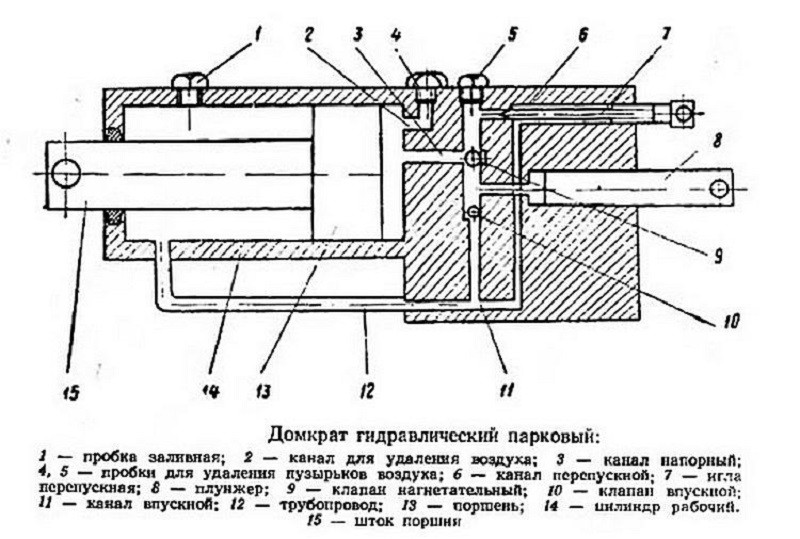

Чертеж устройства подкатного домкрата

Чертеж устройства подкатного домкрата

Принцип работы классического гидравлического цилиндра следующий:

  1. Подвижные элементы расположены в герметичном корпусе, который внутри напоминает стекло. При обработке стали до состояния стекла существенно снижается сила трения, возникающая между подвижным элементом и корпусом.
  2. Насос проводит подачу жидкости в исполнительный цилиндр при движении основного элемента.
  3. При поступлении жидкости в рабочую полость она начинает довить на поршень, который через шток передает давление на несущий упор.
  4. Для сбрасывания давления устанавливается специальный клапан.

При желании можно собрать рычажный домкрат своими руками с различным показателем грузоподъемности. В большинстве случаев при создании подъемного механизма используется обычный гидравлический цилиндр, который переделывается в подкатной.

Необходимые материалы и инструменты

Для самостоятельного изготовления подобного механизма требуются определенные материалы. Самодельный домкрат для автомобиля можно сделать из следующих элементов:

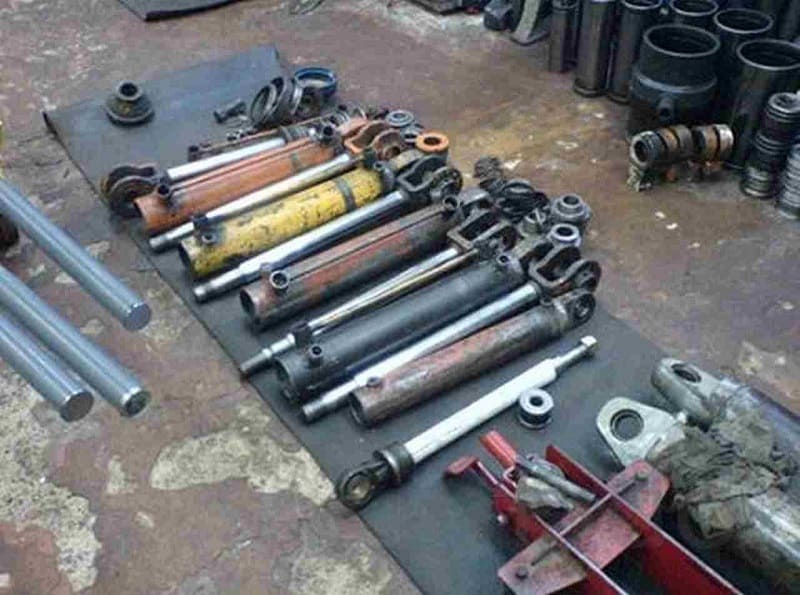

  1. Основная часть представлена гидравлическим цилиндром с поршнем и штоком.
  2. Для изготовления опорной площадки применяется швеллер и листовой металл.
  3. Труба используется для изготовления рукоятки.
  4. Опорная площадка устанавливается на колеса с высокой грузоподъемностью.

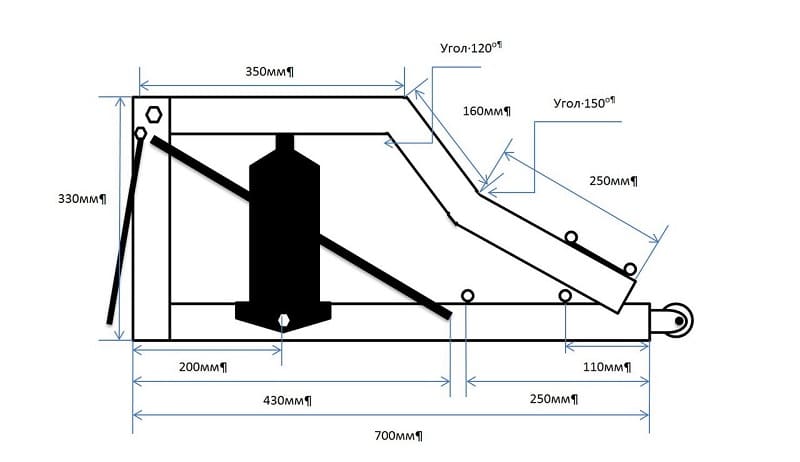

Схема для сборки подкатного домкрата своими руками

Схема для сборки подкатного домкрата своими руками

При работе могут применяться самые различные инструменты:

  1. Сварочный аппарат. Все элементы подкатного домкрата соединяются между собой путем сварки.
  2. Некоторые элементы должны быть разъемными. Для этого дрелью создаются отверстия под болты и гайки.
  3. Болгарка и шлифовальная машинка. Для изменения длины применяемого швеллера их можно порезать болгаркой или ножовкой по металлу, полученные края обрабатываются шлифовальной машинкой.

В сети можно встретить большое количество самых различных схем, по которым собирается подъемный механизм. Все они практически идентичны, предусматривают создание несущей платформы и рукоятки.

Способ изготовления

Самодельный гидравлический домкрат должен выдерживать достаточно высокое давление, быть устойчивым при эксплуатации.

Подкатной домкрат своими руками в процессе сборки

Подкатной домкрат своими руками в процессе сборки

Весь процесс изготовления конструкции можно разделить на несколько основных этапов:

  1. Первый узел представлен опорной платформой, которая должна изготавливается при применении самых прочных материалов. Достигается высокая прочность конструкции путем создания нескольких ребер жесткости из швеллера.
  2. Большая устойчивость основания достигается при применении пластины из стали толщиной 10 миллиметров, которая приваривается к основанию.
  3. Следующий этап заключается в создании упора и стоек из профилированной толстой трубы прямоугольной или квадратной формы. Чтобы рассчитать требуемую длину учитывается величина максимального хода штока, к которой добавляется высота самого подъемного механизма и опорной платформы.
  4. Подкатная конструкция создается путем установи опорной платформы на колеса. Они также должны обладать высокой прочностью и выдерживать высокую нагрузку.
  5. Для использования подкатного домкрата создается откидная рукоятка. Она также изготавливается из трубы или уголка, а для регулировки угла ручка крепится при помощи завесы.

Самостоятельно изготовить гидравлический цилиндр достаточно сложно. Это связано с тем, что все элементы имеют точные размеры, внутренняя поверхность шлифуется до зеркальной поверхности.

При рассмотрении того, как сделать домкрат своими руками стоит учитывать возможность создания винтовой конструкции. Она менее практична в применении, нежели гидравлическая, но при этом служит на протяжении длительного периода. Особенностями по созданию самодельной конструкции назовем следующие моменты:

  1. Для создания самодельной конструкции понадобится швеллер и резиновая прокладка, винт с резьбой и оси, удерживающие нижние и верхние плечи.
  2. На подготовительном этапе просверливаются отверстия для крепления основных элементов, после чего проводится сборка подкатного домкрата.
  3. Плечи соединяются и закрепляются между собой на основании.
  4. Винт с резьбой продеваются в вал и проверяется грузоподъемность конструкции.

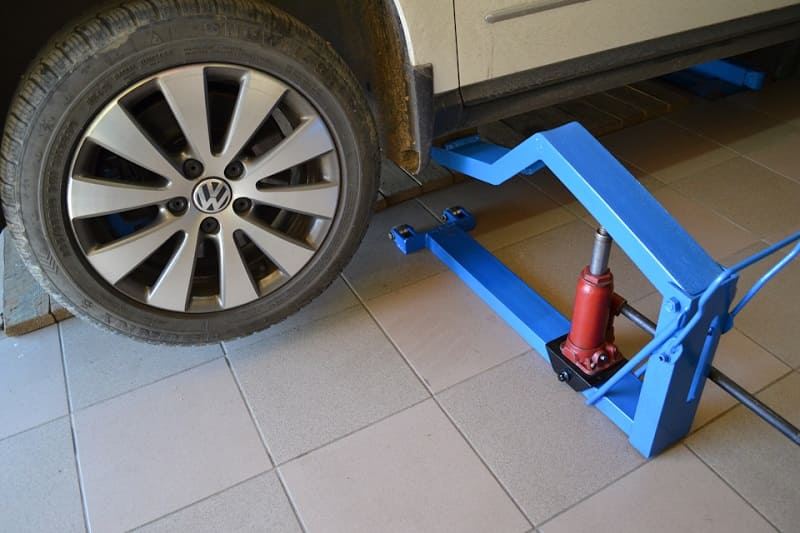

Использование подкатного домкрата для ремонта автомобиля

Использование подкатного домкрата для ремонта автомобиля

Самодельный подкатной домкрат обходится намного дешевле чем покупной вариант исполнения, при этом прослужит в течение длительного периода. Пневматическая модель предназначена для подъема крупногабаритной техники, винтовые для легковых транспортных средств.
