Инструмент с пневматическим приводом, как и любой другой, нуждается в смазке. Как правило ее проводят за счет микрокапелек смазочных материалов, распыленных в подаваемом сжатом воздухе. Для создания такой масловоздушной смеси используются специальные устройства- лубрикаторы. Портативный микролубрикатор может быть установлен в разрыве шланга или непосредственно на пневмоинструмент. Стационарные приборы обогащения, рассчитанные на снабжение многих потребителей одновременно, монтируются на стену рядом с компрессором.Лубрикатор для пневмоинструмента

Что такое лубрикатор

Лубрикатор, или маслораспылитель, — это приспособление для создания взвеси масляных капель в сжатом воздухе, подаваемом для привода пневмоинструмента.

Далеко не всем потребителям сжатого воздуха необходимо подавать масловоздушную смесь по шлангу. Она приведет их в негодность или помешает нормальному функционированию. Для них, наоборот, необходимо пропускать воздушный поток через маслоотделитель, поглощающий капельки масла, попавшие в него в цилиндрах поршневого компрессора. Это такие потребители, как:

  • краскопульты и другие установки для распыления жидкостей и нанесения покрытий на поверхности;
  • пескоструйные установки;
  • приспособления для накачивания колес и других емкостей;
  • сопла для очистки поверхностей и продувки полостей деталей.

А вот для пневматических гайковертов, молотков, ножниц, шаберов- всех потребителей, содержащих подвижные детали и преобразующими энергию сжатого воздуха в механическую энергию вращения или возвратно-поступательного движения.

Полноценная смазка позволяет снизить трение между этими движущимися деталями, а также их износ. Отсутствие собственного масляного резервуара смазочной системы как таковой позволяет снизить вес, габариты и стоимость пневмоинструмента.

На сегодняшнем рынке пневмоооборудования представлено большое число моделей лубрикаторов, как автономных, крепящихся на шланг рядом с инструментом- потребителем, так и централизованных, закрепляемых на стене рядом с компрессором или распределительным узлом воздушной линии. Устройства позволяют управлять степенью насыщения масловоздушной смеси, подбирая оптимальный состав для каждого потребителя.

В ходе работы важно следить за уровнем и качеством масла в заправочном баке лубрикатора. Использование некачественного, несоответствующего условиям производителя оборудования или загрязненного масла может ускорить износ снабжаемого от станции инструмента или даже вывести его из строя.

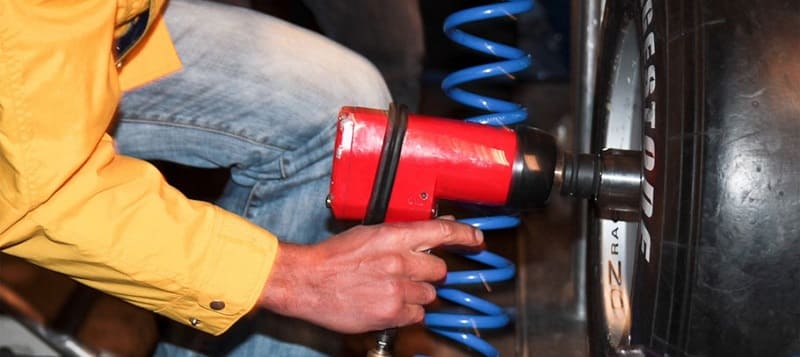

Пневмоинструмент

Ремонт пневматического инструмента, несмотря на кажущуюся простоту его устройства, требует наличия высококвалифицированных специалистов и специального оборудования. Самостоятельный ремонт без наличия опыта и приспособлений может окончательно вывести инструмент из строя.

Устройство и принцип работы

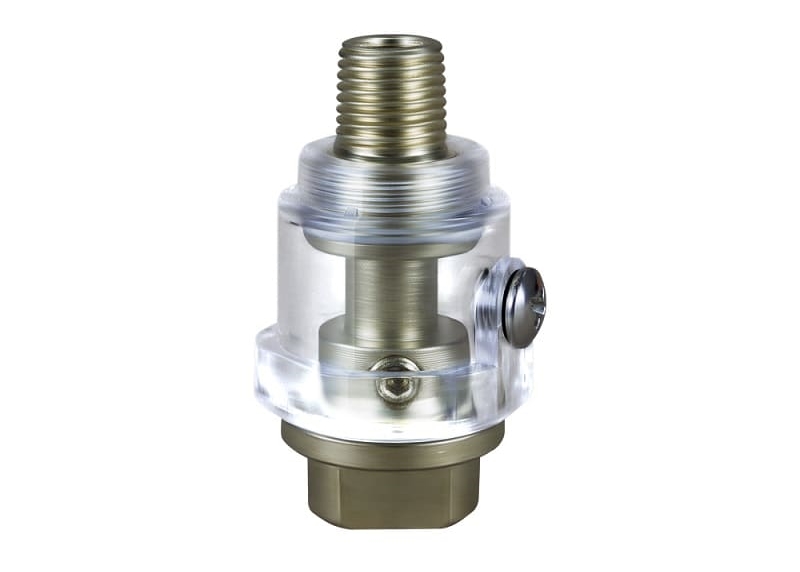

Конструкция микролубрикатора весьма проста. Это металлический цилиндр, монтируемый на входном патрубке пневмоинструмента на резьбовое соединение. Внутри находится емкость для масла и смесительная камера. Смазка поступает в камеру из емкости, соединенной патрубком. Воздушный поток, проходящий через камеру, подхватывает ее капельки, перемешивает их в масловоздушную смесь. Далее обогащенный смазкой воздух попадает во входной патрубок пневмоинструмента, смазывая его.

Стационарный лубрикатор устроен несколько сложнее, но принцип действия у него тот же.

ВАЖНО! Лубрикатор нужно устанавливать ПОСЛЕ влагоотделителя, чтобы на его вход не попадал содержащийся в воздушной смеси конденсат и водяные пары.

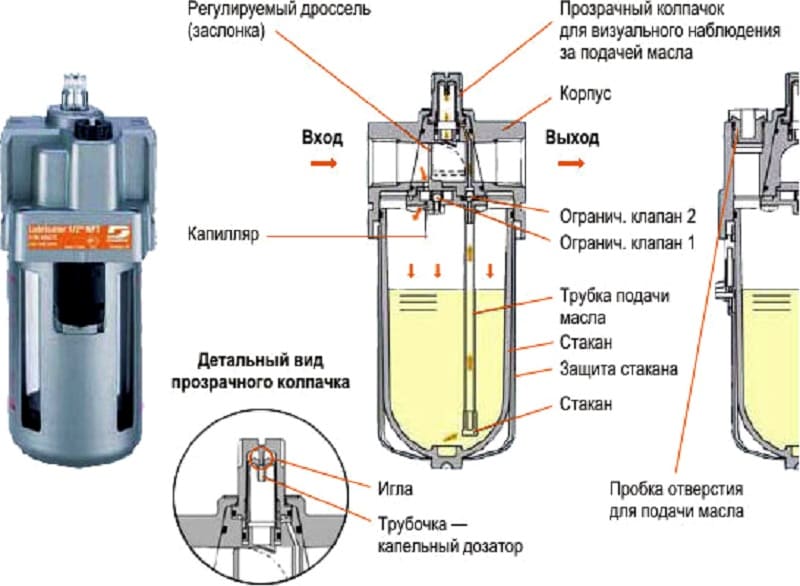

Устройство лубрикатора для пневмоинструмента

При проектировании воздушных линий нужно учитывать ограничение: расстояние от лубрикатора до потребителя не должно превышать 8-10 м. В противном случае равномерность перемешивания масловоздушной смеси снизится, а капельки начнут оседать на стенках шланга. В инструмент же полноценная смазка поступать не будет. Если требуются более длинные шланги, то лучше установить портативные маслораспылители на входные патрубки пневмоинструментов.

Разновидности

Лубрикаторы, предлагаемые для пневмоинструмента можно классифицировать по нескольким категориям

Прежде всего — по конструкции:

  • портативные, закрепляемые на входе пневмоинструмента;
  • стационарные, устанавливаемые около компрессора или распределительного центра.

По признаку объема резервуара:

  • портативные до 100 мл;
  • средние от 100 до 500 мл;
  • большие свыше 500 мл.

По материалу, из которого сделан резервуар и смесительная камера:

  • металл;
  • маслобензостойкий пластик;
  • смешанные конструкции.

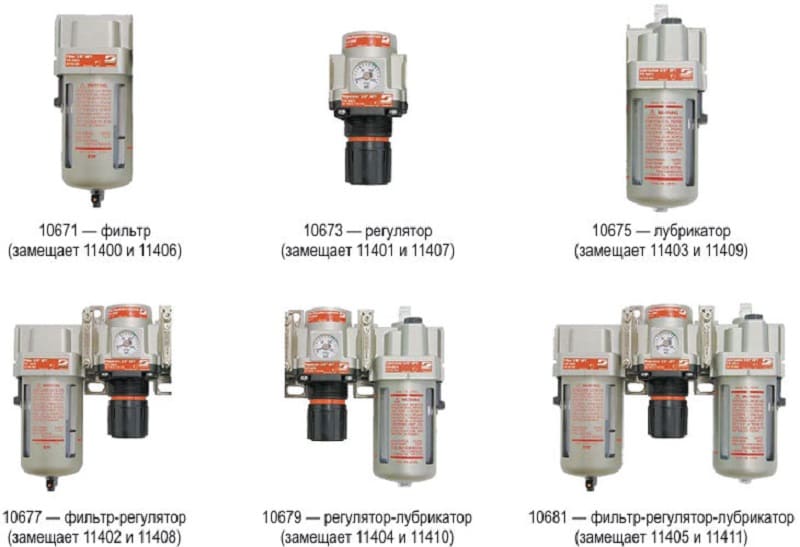

Виды фильтров и лубрикаторов

По присоединительному размеру, дюймов.

  • 1/4;
  • 3/8;
  • 1/2.

Существует специальное оборудование для крупных производственных комплексов на большие размеры резьбы. Различают также устройства с внешней и внутренней резьбой. На эти нюансы необходимо обращать внимание при комплектации оборудования.

Достоинства минилубрикатора

Использование маслораспылителя является обязательным условием для работы пневмоинструмента. Производители в руководстве пользователя обязательно указывают перечень рекомендованных и совместимых с ним марок смазочных материалов.

Использование устройств имеет следующие достоинства:

  • Автоматизация подачи смазочных материалов в пневмооборудование. Это бережет рабочее время, затрачиваемое на обслуживание техники. Необходимо лишь следить за уровнем смазки в емкости.
  • Качественная масловоздушная смесь существенно снижает износ подвижных деталей пневмоинструмента и повышает его производительность. Кроме того, существенно продляется срок службы техники, сокращаются непроизводительные затраты на ее ремонт.
  • Снижаются потери ресурсов, случающиеся при поломках и остановке производства. Это особенно важно для предприятий, работающих в условиях непрерывного цикла.
  • Актуальные конструкции минилубрикаторов весьма компактны и не создают помех или неудобств при работе с инструментом в течение всей смены.
  • Многоточечные устройства позволяют осуществлять одномоментное снабжение до 8 различных потребителей. Для каждого может задаваться индивидуальный режим насыщения смеси смазочным материалом.

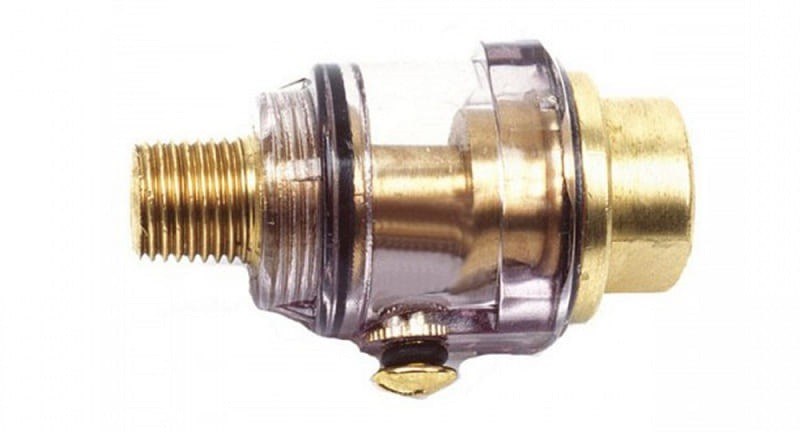

Минилубрикатор

У старых моделей был недостаток- большая масса и габариты, мешавшие движениям работника и вызывавшие повышенную утомляемость при продолжительной работе.

Критерии выбора

Подбирая устройство, необходимо руководствоваться прежде всего тем, для каких работ требуется оборудование, каков их объем. Покупка оборудования должна быть, кроме всего прочего, еще и экономически оправданной.

Ключевыми служат следующие параметры:

  • Пропускная способность лубрикатора. Она должна быть не меньше, чем рабочий расход у подключаемого потребителя. Лучше предусмотреть 10-20% запас для пиковых нагрузок. Использование устройства с меньшей пропускной способностью приведет к падению эффективности работы потребителя и ухудшению условий смазки.
  • Рабочее давление. Разумеется, нельзя ставить прибор, рассчитанный на меньшее давление, чем потребляет нагрузка. Такой сосуд просто выйдет из строя. Слишком большой запас по давлению не улучшит условий работы оборудования, а приведет к неоправданному удорожанию планируемой покупки.
  • Примененные материалы. Сосуды, особенно рассчитанные на высокое давление, лучше выбирать металлические. Причем не любые китайские, а только высококачественные сплавы, производимые мировыми брендами. Последствия разрыва корпуса обойдутся существенно дороже.
  • Присоединительные размеры. Размеры и тип резьбы должны соответствовать потребителю. Применение переходников в этом случае крайне нежелательно. Многие производители прямо указывают на недопустимость такого подхода

Если у вас нет достаточного навыка в обращении с пневмоинструментом и организации воздушных линий, лучше привлечь для консультации опытного эксперта.

Обязательно нужно установить сепаратор водяных паров ДО лубрикатора или распределительного узла. Попадание влаги в устройство существенно снизит эффективность его работы. Снизится и качество смазки пневмоинструмента и его производительность. Продолжительная работы в таком режиме приведет к поломке и дорогостоящему ремонту.

В ходе работы следует систематически проверять уровень масла в резервуаре и своевременно пополнять его. Делать это лучше до начала работы, чтобы не пришлось прерываться в разгар рабочего дня.

Как заливать масло

Перед тем, как заливать смазочный материал, необходимо отключить инструмент от линии и убедиться в том, что в его рабочих органах отсутствует остаточное давление. Для этого нужно несколько раз нажать на кнопку включения и дать воздуху выйти из инструмента. Далее нужно открыть крышку и аккуратно, используя воронку долить смазку из небольшой емкости. Категорически не рекомендуется доливать из больших канистр ил банок- разлив части масла и последующая уборка практически неминуемы. Многие производители оборудования и смазочных материалов включают в комплект поставки специальные мерные сосуды с носиком. Они сделаны из прозрачного пластика и позволяют за один раз и отмерить нужное количество, и аккуратно и без потерь залить его в емкость.

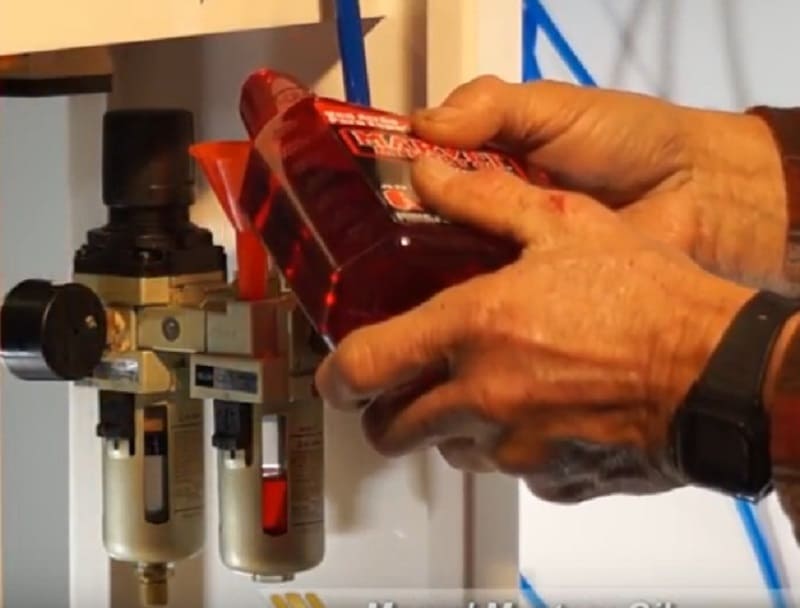

Заливка масла в лубрикатор

Иногда начинающие пользователи задают вопросы можно ли организовать смазку пневмоинструмента без портативного лубрикатора? Ответ прост: только если будет применен стационарный лубрикатор.

Какое масло заливать

Иногда при закупке смазки для лубрикатора возникает искушение сэкономить. Приобретение дешевых масел невнятного происхождения от малоизвестных производителей кажется экономией только на первый взгляд. Такая подмена неминуемо приведет к нарушениям в работе маслоиспарителя, неравномерному насыщению воздушного потока смазочным материалом, ухудшению условий смазки пневмоинструмента, снижению его ресурса и выходу из строя.

Использовать нужно именно то масло, которое рекомендовано в инструкции к инструменту, либо масло из списка аналогов, допущенных производителем к применению.

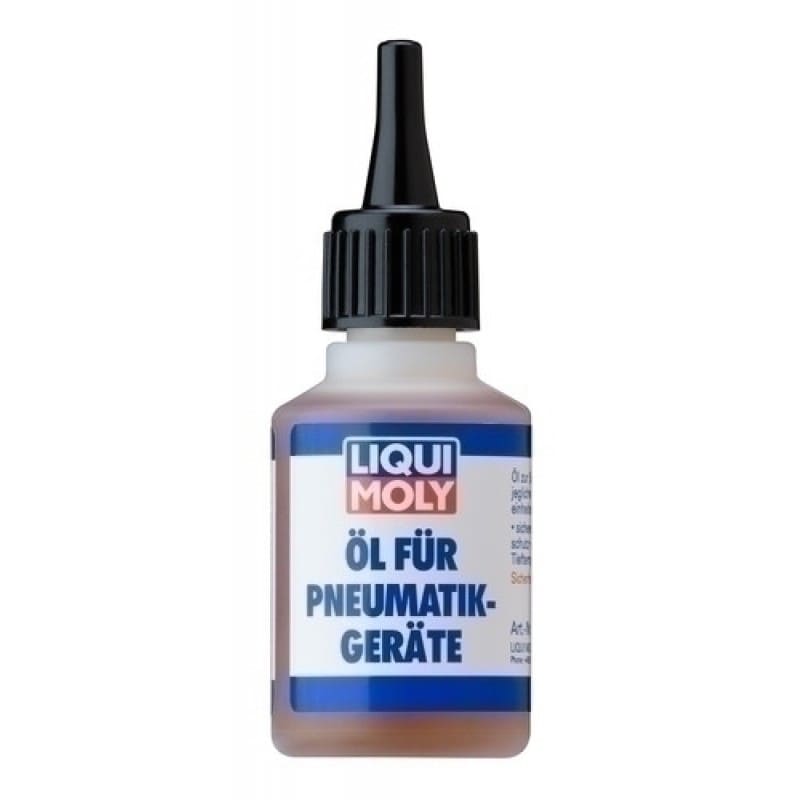

Масло для лубрикатора

Отдельно надо следить за чистотой смазки, отсутствием в нем химических загрязнений и механических включений. Такие «добавки» выведут из строя инструмент еще быстрее.
