Компрессоры получили весьма широкое распространение, они применяются для покраски транспортных средств, а также выполнения других работ. Стоимость промышленного варианта исполнения достаточно велика, именно поэтому многие рассматривают возможность создания самодельной конструкции. Провести ее сборку можно своими руками, для чего требуется относительно небольшое количество инструментов и времени.

Компрессор своими руками

Из чего можно сделать компрессор своими руками

Существует довольно большое количество рекомендаций, касающихся самостоятельного сбора компрессор своими руками. В качестве основы могут применяться самые различные устройства:

  1. Огнетушитель и газовый баллон.
  2. При применении деталей холодильника.
  3. Редуктора.

В целом можно сказать, что в качестве основы могут применяться самые различные устройства, важно знать принцип действия классического компрессора. Подобная информация существенно упростить сборку самодельного устройства.

Особенности

Довольно распространенным вопросом можно назвать то, какое устройство больше всего подходит для выполнения покрасочных работ. Это связано с тем, что самодельный компрессор для покраски должен обеспечивать равномерное поступление воздуха без различных примесей. При неравномерности подачи воздуха есть вероятность появления подтеков и других дефектов.

Фирменное оборудование характеризуется наличием достаточно большого количества различных функций, которые существенно расширяют область применения устройства. Примером можно назвать использование компрессора для качественной работы аэрографа. Однако, покупные варианты исполнения обходятся намного дороже, что можно назвать их существенным недостатком.

Принцип работы любого подобного устройства, вне зависимости от того, является ли оно покупным или самодельным, заключается в следующем:

  1. В установленном накопительном резервуаре создается излишнее давление.
  2. Воздух может нагнетаться самым различным образом, чаще всего ручным методом.
  3. Механическое устройство предназначено для обеспечения равномерной подачи воздуха.

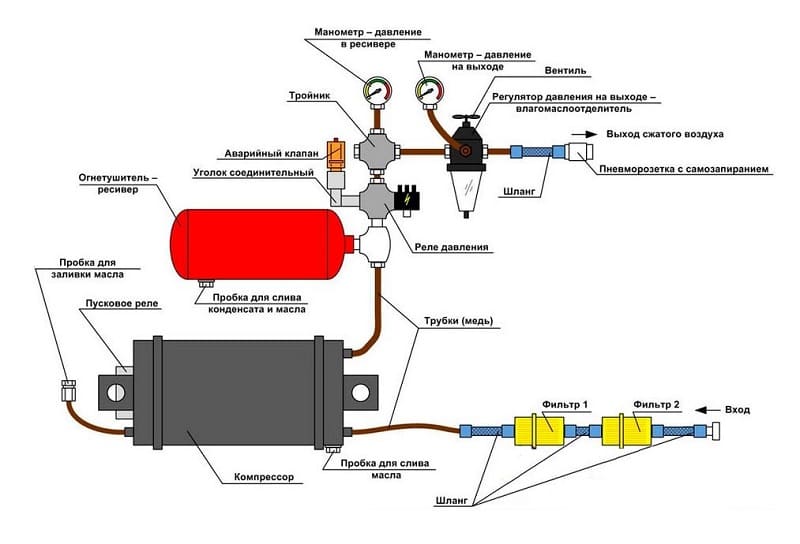

Схема для сборки компрессора своими руками

Некоторые ошибки могут привести к тому, что вещество будет подаваться неравномерно.

Именно поэтому уделяется внимание рекомендациям по сборке самодельной конструкции.

Простой самодельный компрессор

Встречается просто огромное количество различных вариантов исполнения самодельных компрессоров, некоторые сделать просто, с другими может возникнуть довольно много трудностей. Простая схема компрессора представлена сочетанием следующих элементов:

  1. Устройств состоит из автомобильного насоса или камеры, которые выступают в качестве ресивера и нагнетателя. При этом проводится установка манометра, используемого для определения давления в системе.
  2. Обычное шило, камерный сосок и ремкомплект. Эти элементы требуются для самостоятельного проведения работы.

При рассмотрении того, как сделать компрессор своими руками следует учитывать, что выполнять работу следует в гараже. Работа проводится следующим образом:

  1. Для начала проверяется состояние камеры, так как она не должна иметь существенных дефектов. Для этого проводится ее накачивание. При наличии утечки проводится заклеивание отверстия при помощи специального комплекта.
  2. Применяемый чертеж компрессора предусматривает создание ресивера, для чего делается отверстие при помощи шила. Оно требуется для установки соска, через который воздух будет выходить равномерно.
  3. Современный компрессор для покраски авто также должен иметь дополнительный штуцер, который крепится путем вклеивания. Для выхода воздушного потока проводится выкручивание ниппеля.
  4. Родной ниппель служит в качестве клапана, который предназначен для сдерживания высокого давления. За счет этого существенно повышается эффективность насосной станции.

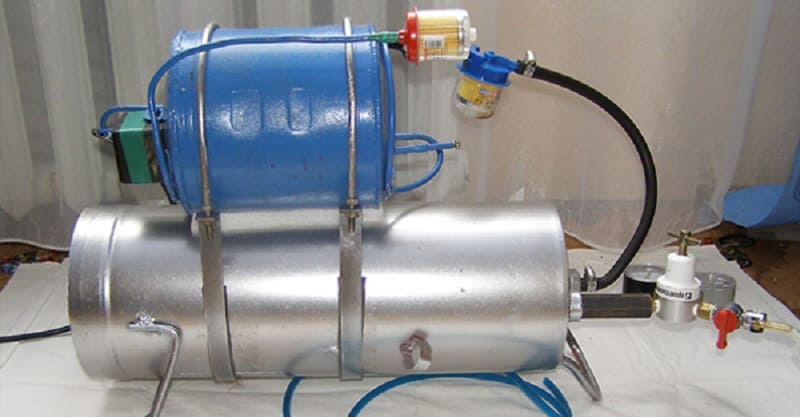

Простой компрессор своими руками

Конструкция предусматривает наличие манометра, который применяется для контроля давления в системе.

Рассматриваемый мощный компрессор весьма дешевый в изготовлении, а также получил широкое распространение.

Функциональный самодельный компрессор

Довольно производительное оборудование можно создать при применении элементов, снятых с холодильника. Затратная часть зависит от того, можно ли найти условно бесплатное комплектующее. Высокую мощность и производительность можно достигнуть при применении следующих элементов:

  1. Требуется компрессор от бытового холодильника. Найти его можно практически за бесценок.
  2. Емкость для ресивера может быть изготовлена из газового баллона, огнетушителя или сварной трубы. Самостоятельно изготовить емкость из листового металла достаточно сложно, так как нужно обеспечить высокую степень герметичности.
  3. Требуемая и воздушная арматура. В их качестве можно использовать шланги, трубки, тройники и другие фитинги.
  4. Регулятор рабочего давления. В его качестве применяется редуктор различного типа. Рекомендуется отдавать предпочтение конструкциям компактных размеров.
  5. Манометры при наличии редуктора. Подобное устройство используется для определения давления в системе.
  6. Устанавливаются фильтры, которые предназначены для очистки воздуха на выходе.
  7. Отделитель влаги на выходе. Этот элемент требуется для случая, когда применяется компрессор с «мокрой» смазкой.
  8. Реле давления. Для обеспечения высокой степени функциональности устройства оно должно позволят проводить регулировку давления в требуемом диапазоне.
  9. Аварийный клапан. Есть вероятность того, что давление возрастет до критического значения. В этом случае аварийный клапан проводит сбрасывание излишнего давления.

Такой вариант исполнения может применяться для работы с покраской или накачивания шин, для обеспечения требуемых условий для работы пневматического инструмента. Однако, компрессор холодильника не обеспечивает требуемое давление в системе.

Воздушный компрессор средней мощности

Проблем с созданием профессионального нагнетателя воздуха в домашней мастерской также не возникает. Перед непосредственным проведением работ нужно найти следующее:

  1. Измерительный прибор, предназначенный для контроля давления.
  2. Ресивер для компрессора.
  3. Реле, которое позволяет изменять и контролировать требуемое давление.
  4. Переходящие элементы с резьбовой поверхностью.
  5. Топливные фильтры для контроля чистоты воздушного потока.
  6. Крестовина водопроводного типа.
  7. Редуктор с масловлагоотделяющим фильтром.
  8. Мотор, предназначенный для применения на компрессорной установке.
  9. Гибкие фиксирующие хомуты.
  10. Моторное масло.
  11. Тумблер, предназначенный для обрыва сети на 220 В.
  12. Латунные трубки и малостойкие шланги.
  13. Фильтры системного питания.
  14. Краска по металлу.
  15. Герметические вещества.
  16. Соединительные элементы, в качестве которых могут применяться шпильки, болты и гайки, а также многие другие подобные изделия.

В рассматриваемом случае в качестве основы применяется компрессор от старой холодильной установки. Его применение характеризуется одним существенным достоинством – есть пусковое реле.

Среди особенностей схемы установки отметим следующие моменты:

  1. Для начала рекомендуется провести замену масла. Специальное компрессорное масло имеет в составе большое количество различных присадок, которые существенно расширяют область применения устройства.
  2. Используемый элемент от холодильника, которые могут применяться для транспортировки воздуха. Запаянная трубка должна быть удалена, для чего она срезается.
  3. Баллоны применяются для накопления воздуха перед его подачей. Примером можно назвать огнетушитель типа ОУ-10, рабочий объем которого составляет 10 литров.
  4. Для того чтобы упростить перемещение компрессора рекомендуется разметить все на одном основании, в качестве которой используется фанера или доска.
  5. Двигатель можно закрепить при помощи шпилек, для которых предварительно создаются специальные отверстия.
  6. Ресивер должен быть расположен исключительно в вертикальном положении. Стоит учитывать, что нужно обеспечивать надежное крепление этого элемента.
  7. Для того чтобы исключить попадание в систему пыли следует проводить установку специальных масляных фильтров. Даже несущественная концентрация различных примесей может негативно отразится на процессе покраски. Также нельзя допускать попадание влаги.
  8. Трубки на выходе фиксируются при помощи специальных хомутов. Это связано с тем, что слишком высокое давление оказывает негативное воздействие на трубки.
  9. Фиксируется и регулировочное реле, предназначение которого заключается в контроле давления. За счет этого существенно расширяется функциональность устройства.
  10. Устанавливается тумблер, отвечающий за включение и выключение оборудования. Обесточивание конструкции не предусматривает отсоединение кабеля от сети питания, что достаточно удобно.

В целом можно сказать, что получаемый компрессор характеризуется достаточно высокой функциональностью в применении.

Проверка работоспособности

Прежде чем применять устройство его следует проверить. Это связано с тем, что механизм работает от электричества, а значит есть высокая вероятность поражения электрическим током. Рассматривая особенности проверки подобных устройств отметим следующие моменты:

  1. Проверяется состояние всех электрических соединений. Некачественное подсоединение приводит к короткому замыканию или поражения током.
  2. Уделяется внимание герметичности всех трубок. Принцип работы компрессора заключается в создании высокого давления. Проверить герметичность трубок достаточно сложно, как правило серьезные дефекты проявляются практически сразу.
  3. При использовании компрессора для покраски нужно сначала использовать его для работы с неответственными элементами. Это связано с тем, что попадание незначительных частиц может привести к существенному снижению качества поверхности.

Использовать компрессор можно только после проверки устройства, так как допущенные ошибки могут снизить эффективность или привести в непригодность всей конструкции.

Компрессор из камеры автомобиля

Довольно большое распространение получили компрессоры из камеры автомобиля. Это можно связать с низкой стоимостью получаемого устройства. Среди особенностей подобного варианта исполнения отметим следующие моменты:

  1. Собрать механизм можно в домашней мастерской. На этом уйдет относительно небольшое количество времени, а для работы требуется стандартный набор инструментов.
  2. Стоимость конечного изделия относительно невелика. Это связано с тем, что практически все необходимое можно найти в гараже.
  3. Может применяться для накачивания покрышек или для проведения покрасочных работ. За счет этого существенно расширяется область применения устройства.
  4. При соблюдении рекомендаций по сборке можно обеспечить длительный срок службы.

Сегодня компрессоры встречаются практически в каждом гараже. Для того чтобы сэкономить на их покупке можно провести сбор самодельной конструкции.

Самодельный компрессор из автомобильной камеры

В заключение отметим, что проводить выбор наиболее подходящей самодельной конструкции следует исходя из поставленной задачи. Примером можно назвать оборудование покрасочной мастерской, рассчитанной на длительную работу. Для накачивания покрышек подойдет менее функциональный компрессор, который в изготовлении проще и обойдется намного дешевле.
