Довольно большое распространение получил такой измерительный прибор как цифровой манометр. Он встречается в промышленности и быту, основное предназначение заключается в определении избыточного давления. Стоит учитывать, что тип прибора зависит от особенностей эксплуатации и предназначения механизма. В продаже встречается просто огромное количество различных цифровых манометров, все они характеризуются своими определенными эксплуатационными характеристиками, о которых далее поговорим подробнее.

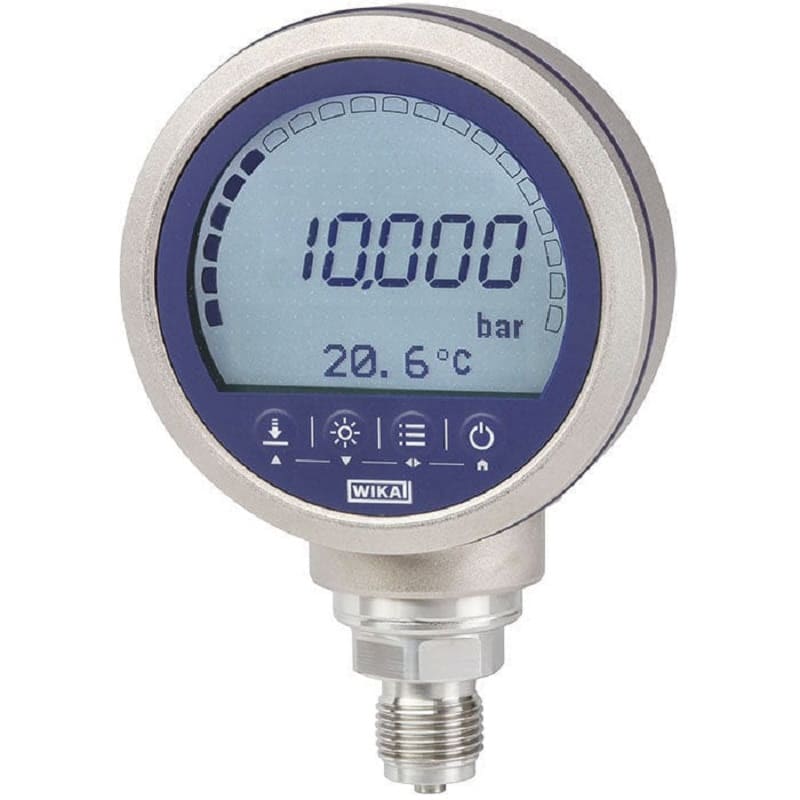

Цифровой манометр

Технические параметры манометра

Предназначение рассматриваемого устройства заключается в измерении избыточного давления в системе. Среди большого количества вариантов исполнения выделим именно цифровой манометр, так как в последнее время он устанавливается на большинстве оборудования, в том числе компрессорах. Электронный манометр характеризуется следующими особенностями:

  1. Относительно небольшие размеры.
  2. Высокая степень точности проводимых измерений.
  3. При обеспечении требуемых условий эксплуатации, длительная служба.
  4. Возможность проведения калибровки.

В целом можно сказать, что подобный цифровой измеритель излишков давления сегодня весьма распространен. Это можно связать также с относительно невысокой стоимостью многих моделей.

При выборе наиболее подходящего варианта исполнения уделяется внимание нижеприведенным моментам:

  1. Рекомендуемым условиям эксплуатации.
  2. Точности проводимым измерениям.
  3. Допустимое диапазон работы цифрового манометра в системе.
  4. Типу применяемого материала при изготовлении корпуса и других элементов.
  5. Степень защиты конструкции от воздействия окружающей среды.

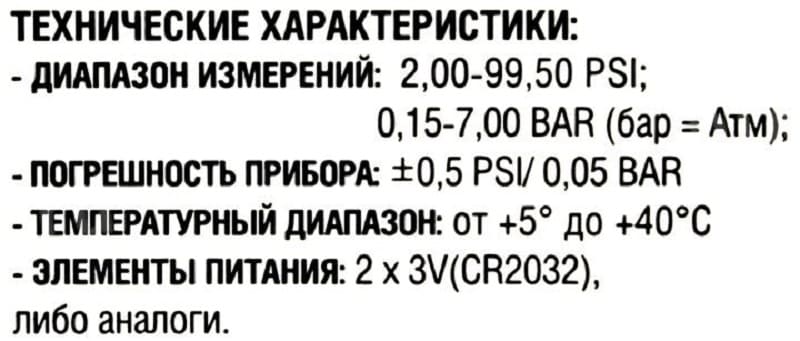

Технические характеристики манометра Беркут

Кроме этого, рекомендуется обращать внимание на популярность бренда, под которым выпускается изделие. Как показывает практика, продукция известных производителей служит намного дольше и характеризуется повышенной надежностью.

Назначение

Цифровые манометры для измерения давления могут работать с различными средами, чаще всего воздушной и гидравликой. Примером можно назвать распространенные компрессоры, которые подают сжатый воздух. К другим особенностям подобного измерительного прибора отнесем следующее:

  1. Часто применяется для контроля состояния различных узлов транспортного средства.
  2. Включается в часть топливных магистралей.
  3. Цифровой манометр измеряет показатель только в определенном диапазоне.

Основным достоинством подобного измерительного прибора можно назвать его параллельное подсоединение к системе, за счет чего она работает без проблем.

Конструкция и принцип работы

Для того чтобы подобрать наиболее подходящий вариант исполнения цифрового манометра и правильно его обслуживать при необходимости нужно уделить внимание конструктивным особенностям. Принцип действия выглядит следующим образом:

  1. Основой конструкции становится принцип уравновешивания давления под действующей силой.
  2. Один из концов подвижного элемента запаян в основной держатель, другой связан с механизмом. За счет этого происходит преобразование прямого перемещения элемента и его закольцовывание по стрелке.
  3. На момент воздействия меняются определенные характеристики материала. При этом у конструкции есть третья мембрана, которая определяет силу воздействия.
  4. При воздействии определенной силы происходит совмещение двух пластин под определенным усилием, которое будет сопоставимо с силой тока. Полученный разряд между двумя кварцевыми элемента превращается в обычный сигнал, после чего он передается к устройству измерения.



Устройство цифрового манометра

Довольно большое распространение получили варианты исполнения, которые также выступают в качестве контрольного реле. Они могут проводить запуск оборудования в работу.

На момент падения давления или его возрастания происходит замыкание контактов и сигнал подается на катушку.

По конструктивным признакам выделяют довольно большое количество различных цифровых манометров, но классический вариант представлен сочетанием следующих элементов:

  1. Корпус. В большинстве случаев при его изготовлении применяются материалы, которые характеризуются высокой устойчивостью к агрессивному воздействию со стороны окружающей среды. Отсутствие большого количества механических элементов определяет его небольшие размеры.
  2. Термобаллон и соединительный капилляр.
  3. Циферблат и стрелка для отображения основных параметров. В последнее время большое распространение получили варианты исполнения с электронным циферблатом.

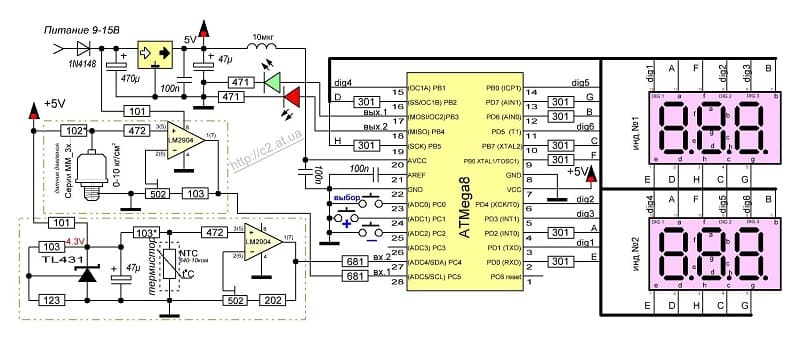

Схема сборки цифрового манометра

В целом можно сказать, что лишь слишком большая нагрузка становится причиной, по которой устройство может выйти из строя.

На что обратить внимание при выборе?

Многие специалисты рекомендуют приобретать заводские устройства, так как они обладают довольно большим количеством преимуществ. Примером назовем следующее:

  1. Удобная шкала.
  2. Повышенная точность изменений.
  3. Есть возможность применять в различных условиях.
  4. В комплекте может быть большое количество различных адаптеров.

При выборе также рекомендуется уделить внимание тому, что вся информация быстро и просто читалась. Для этого устройство должно обладать большой шкалой. Кроме этого, герметичность создаваемого соединения должна быть на самом высоком уровне, так как в противном случае есть вероятность потери среды.

Руководство по изготовлению самодельного манометра

если есть необходимость в существенном экономии средств, то следует рассмотреть возможность самостоятельного изготовления. Для этого потребуется:

  1. Определенные материалы и инструменты.
  2. Соблюдение последовательности соединений всех элементов.

Рассмотрим особенности изготовления своими руками подобного прибора подробнее.

Инструменты и материалы

Для проведения подобной работы требуются определенные материалы и инструменты. Список выглядит следующим образом:

  1. Воздушный манометр, который применяется для измерения давления воздуха в камерах или других изделиях.
  2. Специальный переходник, у которого резьба 7/16-20 UNF.
  3. Фильтрующий блок. В большинстве случаев попадание посторонних элементов в системы запрещается. Для их фильтрации устанавливается специальный фильтр. Выбор фильтра проводится в зависимости от условий эксплуатации.
  4. Соединение, которое применяется для непосредственного подключения устройства к системе.
  5. Хомуты для обеспечения требуемого уровня герметичности соединения всех частей. Рекомендуется приобретать хомуты из нержавеющей стали, так как подобный вариант прослужит намного дольше.

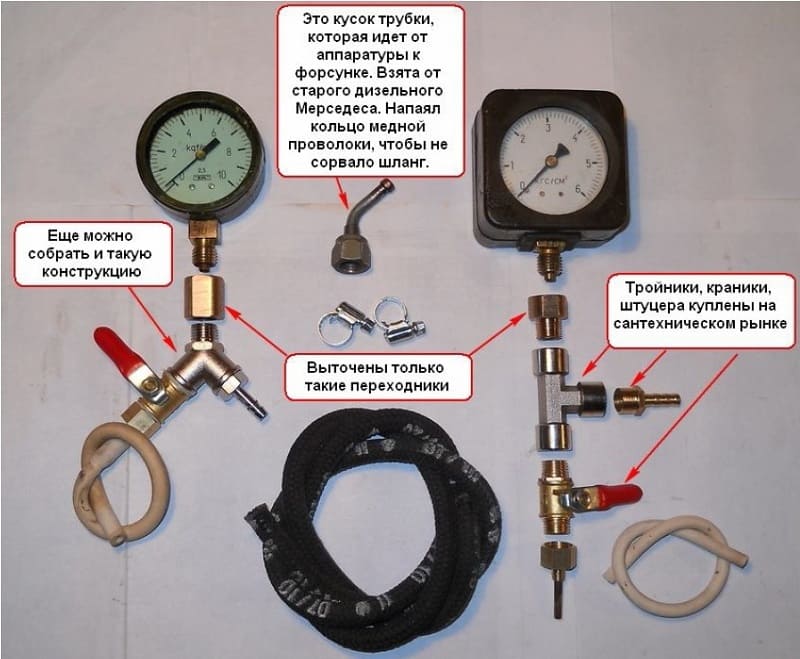

Запчасти и последовательность сборки манометра

Все необходимое, как правило, можно приобрести по относительно низкой цене.

Алгоритм действий

Сборка измерительного прибора, как правило, не создает больших проблем. Алгоритм действий выглядит следующим образом:

  1. Топливный шнур разделяется на три част.
  2. Проводится подсоединение топливного шланга. Для повышения степени герметичности соединения применяются хомуты.
  3. На один из концов подсоединяется прибор, предназначенный для изменения воздуха. Нужно следить за надежностью подсоединения этого элемента, так как слишком высокая нагрузка может стать причиной его вырывания устройства. Как правило, для подключения применяется штуцер.

После сборки всей системы проверяется ее работоспособность. При появлении малейших признаков возникновения протечки следует усилить соединение, так как эксплуатация с подобных дефектов категорически запрещается.

Как правильно мерить давление единицы измерения

Стоит учитывать тот момент, что давление может измеряться в самых различных единицах измерения. Довольно большое распространение получили нижеприведенные понятия:

  1. Атмосферы.
  2. Паскали.
  3. Бары.

Для перевода одного показателя в другой можно использовать специальные таблицы соответствия.

В заключение отметим, что покупные цифровые манометры предназначены для постоянного или временного измерения основных показателей. На момент эксплуатации устройство должно быть защищено от воздействия окружающей среды, так как при повреждении весьма велика вероятность появления течи.
