Улучшение стали – комплекс операций по проведению термической обработки, в который включены закалка и высокий отпуск.  У обработанных деталей повышаются:

  • прочность;
  • пластичность;
  • вязкость ударная;
  • прочность усталостная;
  • снижается порог хладноломкости.

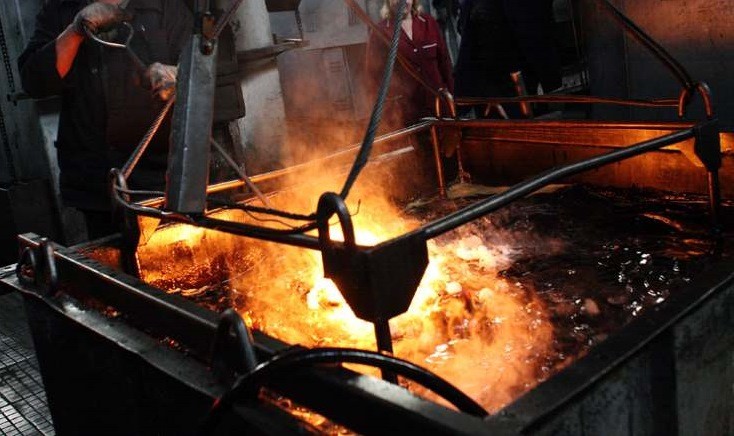

Улучшение стали

Улучшение стали

Сущность процесса улучшения

Процессу улучшения подвергаются конструкционные улучшаемые стали трех категорий:

  1. Углеродистые. Среднее содержание, которого находится в пределах от 0,25% до 0,6%.
  2. Малолегированные. Средне суммарное содержание легирующих элементов не более 3%.
  3. Среднелегированные. Количество вводимых элементов в пределах от 3% до 10%.

При закалке деталь подвергается нагреву до температуры на 30°С ниже чем в точке Ас1. На данном этапе необходимо обеспечить сквозную прокаливаемость. В детали преобладает внутренняя структура – мартенсит.

Структура улучшаемой стали

Структура улучшаемой стали

Высокий отпуск производится при температуре от 550°С до 650°С. За счет чего структура металла переходит в сорбит и получается однородной и мелкозернистой.

Максимального эффекта можно добиться если во время проведения закалки не образуется феррит и бейнит.

Термическое улучшение металлов позволяет менять такие показатели как:

  1. Прочностные характеристики:
    1. ϬВ – предел прочности;
    2. Ϭ0,2 – предел текучести;
    3. KCU – ударная вязкость;
  1. Характеристики пластичности:
    1. δ% — относительное удлинение;
    2. ψ% — поперечное сужение;
  2. Усталостные характеристики:
    1. Ϭ-1 – усталостная прочность;
    2. Ψ-1 – предел усталости при кручении;
  3. Твердость (НВ, HRC).

Технология проведения улучшения

При закалке, упрочнении, температура нагрева подбирается исходя из состава металла. Если для конструкционных среднеуглеродистых сталей ее можно подобрать согласно диаграммы железо-углерод, то для получения аустенита в металле содержащем легирующие элементы (хром, молибден, ванадий, никель и прочие) необходимо увеличить температуру нагрева.

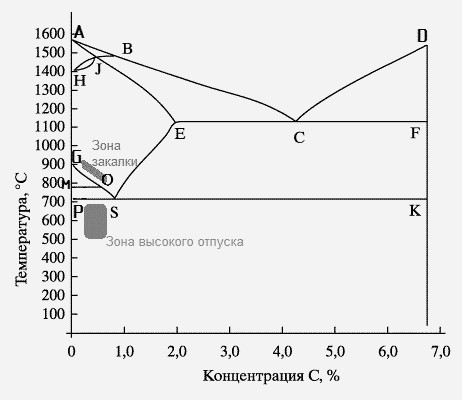

Диаграмма Fe-C

Диаграмма Fe-C

Интенсивное охлаждение производится в двух средах: воде и масле. Охлаждению в воде подлежат углеродистые металлы, а в масле — легированные, так как водная среда может провоцировать образование внутренних трещин и деформаций.

Внутреннюю структуру мартенсит можно преобразовать средним или высоким отпуском. Температура проведения отпуска в значительной мере зависит от процентного содержания легирующих элементов.

Применение улучшения

После улучшения из углеродистых сталей производятся детали, на которые, которые требуют увеличенной прочности. Это детали типа вал, втулка, шестерня, зубчатое колесо, втулка. Использование углеродистых сталей обусловлено дешевизной изготовления и технологичностью.

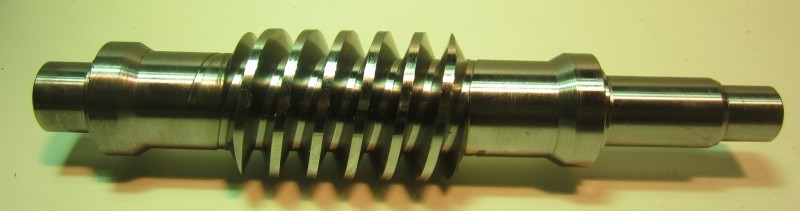

Улучшение стали применяется при изготовлении червячного вала

Улучшение стали применяется при изготовлении червячного вала

Материалы с высоким содержанием углерода (60, 65) после улучшения используются для изготовления пружинных и рессорных изделий.

Введенные легирующие элементы позволяют изготавливать из этих сталей ответственные детали большего диаметра испытывающие более сильные нагрузки. После проведения термообработки у них сохраняется вязкость и пластичность с повышением прочности и твердости, а также понижается порог хладноломкости.

Прокаливаемость

Механические свойства элементов конструкции зависят от однородности структуры металла, которая напрямую зависит от сквозной прокаливаемости, минимального диаметра. Данный параметр характеризует образование более половины мартенсита. Так в таблице приведены некоторые показатели, при которых выдерживается критический диаметр.

Марка стали Проведение закалки при температуре, °С Критический диаметр, мм
Среда интенсивного охлаждения
вода масло
45 840…850 до 9 до 25
45Г2 840…850 до 18 до 34
40ХН2МА 840…850 до 110 до 142
38Х2МФА 930 до 72 до 86

Как показывает практика, на прокаливаемость большое влияние оказывают легирующие элементы. Особенно это заметно при наличии никеля. Его присутствие позволяет закаливать детали большого диаметра. Так из стали 40ХН2МА можно выточить и подвергнуть термообработке ответственную деталь диаметром свыше 100 мм с сохранением приданных свойств по всему объему.

Хладноломкость

Отрицательные температуры способствуют переходу в хрупкое состояние, что сказывается на показателях пластичности и ударной вязкости. При воздействии динамических нагрузок низких температур детали разрушаются. При подборе материала, из которого будут изготовлены детали, работающие в экстремальных условиях, в первую очередь пользуются таким параметром, как хладноломкость.

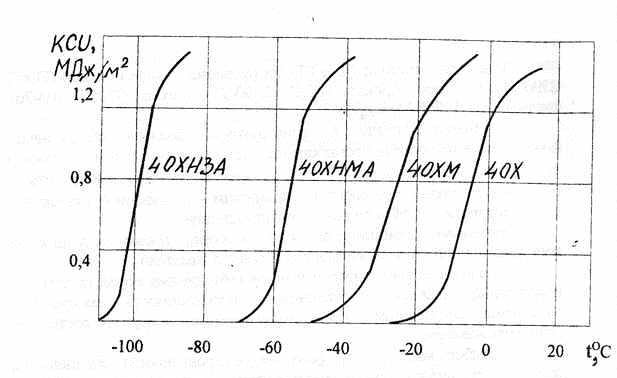

Порог хладноломкости в зависимости от содержания никеля

Порог хладноломкости в зависимости от содержания никеля

График характеризует, что повышенное наличие никеля увеличивает порог хладноломкости. Также на это значение оказывает влияние молибден.

Мелкозернистая структура, получаемая при высоком отпуске способствует увеличению показателя хладноломкости.

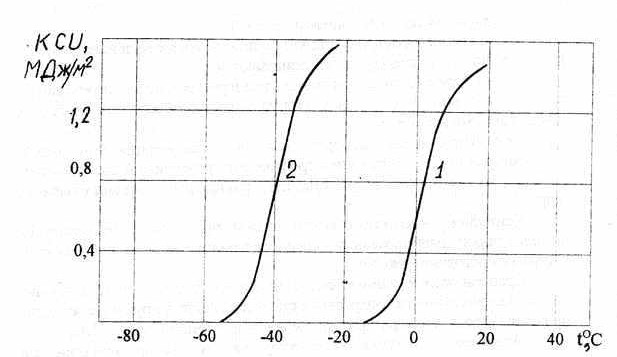

Зависимость порога хладноломкости от размера зерна

Зависимость порога хладноломкости от размера зерна

График показывает зависимость от размера зерна:

1 – размер зерна 0,002-0,01 мм;

2 – размер зерна 0,05-0,1 мм.

Наличие серы и фосфора отрицательно влияют на формирование мелкозернистой структуры.

Неправильный выбор материала для изготовления изделий, работающих в условиях крайнего севера и заполярья не раз приводил к катастрофическим последствиям. Например, вал, изготовленный из ст. 40 и прошедший улучшение в умеренном климате, работает не один год. А на Чукотке при морозе больше 50°С он сломается в первые месяцы эксплуатации.

Механические свойства после улучшения

У улучшаемых углеродистых сталей невысокая прокаливаемость. Поэтому стали с 30 по 50 используются для изготовления деталей диаметром не больше 10 мм. После улучшения для них характерны следующие параметры:

  • ϬВ (предел прочности) — 600…700 МПа;
  • KCU (ударная вязкость) – 0,4…0,5 МДж/м2;
  • HRC (твердость) – 40…50.

Если элементу по условиям эксплуатации требуется большая поверхностная прочность, то его подвергают закалке токами высокой частоты (ТВЧ).

Для изделий диаметром более 30 мм для придания качеств, полученных улучшением применяются легированные металлы. При высокой скорости закаливания, большего критического диаметра наряду с мелким зерном, у них наблюдаются малые остаточные напряжения после ТО и высокая стойкость к отпуску.

Так, сплав железа, имеющий в своем составе хром и никель, после улучшения имеет следующие параметры:

  • ϬВ (предел прочности) — 1020 МПа;
  • Ϭ-1 (предел усталости) – 14 Мпа;
  • ψ% (поперечное сужение) – 41%;
  • HВ (твердость) – 241.

Кроме широко используемых легирующих элементов для измельчения зерна используют титан, ниобий и цирконий. Для повышения прокаливаемости применяют бор.

Улучшение стали при изготовлении деталей

Для примера можно рассмотреть маршрут изготовления детали шестерня из стали 40ХН. Для данного типа деталей требуются высокие значения твердости рабочей поверхности, а также хорошая пластичность и вязкость.

Технологический процесс выглядит так:

  1. Получение заготовки объемной штамповкой.
  2. Отжиг. Твердость НВ = 172…175.
  3. Улучшение. Калить в масле при t = 820-840°С. Отпуск при t = 600-620°С. Твердость НВ = 241…244.
  4. Механическая обработка.
  5. Термическая обработка. Калить не глубже 3 мм. Затем низкий отпуск при t = 220°С. Твердость HRC 56…62.
  6. Шлифование зубьев.

Выбирая режимы термической обработки при улучшении следует учитывать следующие факторы:

  • степень легирования;
  • диаметр и размер заготовки;
  • переходы, являющиеся источниками напряжений;
  • прилагаемые динамические нагрузки;
  • условия работы;
  • требуемая твердость.

Улучшаемые стали

Улучшаемые стали — это конструкционные материалы:

  1. углеродистые;
  2. малолегированные;
  3. среднелегированные.
I II III
Углеродистые малолегированные среднелегированные
ГОСТ 1050-82 ГОСТ 4543-71 ГОСТ 4543-71
30-60 Морганцовистые 30Г-65Г, хромистые 30Х-40Х 38Х2МЮА и прочие, но с содержанием углерода не более 0,4%
Хроммолибденовые 30ХМ-40ХМ, 50Г2
Многокомпонентные 30-40ХГСА, 30-40ХМФА 45ХН2МФА

Легированные стали можно поделить на несколько категорий:

  • хромистые;
  • хромомарганцевые (хромансиль);
  • никелесодержащие;
  • с добавлением вольфрама и молибдена.

Особо стоит отметь плохую свариваемость улучшаемых металлов. Она производится при соблюдении некоторых мер, сохраняющих требуемые характеристики.
