Легированные сплавы получили самое широкое распространение по причине высоких эксплуатационных характеристик. Сталь 40ХН2МА и сталь 40ХНМА относятся к группе конструкционных металлов со средней концентрацией легирующих элементов. Расшифровка, которая проводится в соответствии с ГОСТ 19281-2014, позволяет определить количество основных химических элементов, а описание – область применения и другие качества.

Стали 40ХН2МА и 40ХНМА

Стали 40ХН2МА и 40ХНМА

Характеристика и химический состав материалов

Добавление в состав определенных веществ позволяет существенно изменить основные свойства металла. Рассматриваемые стали 40ХН2МА и 40ХНМА имеют следующий химический состав:

  1. В качестве основного элемента принял углерод, так как даже незначительно изменение его концентрации может привести к повышению или снижению прочности, пластичности и других качеств. Сталь 40ХН2МА и 40ХНМА характеризуются повышенной концентрацией углерода, показатель находится в диапазоне от 0,37% до 0,44%.
  2. Легирование проводится хромом и молибденом. Концентрация первого вещества составляет 0,6-0,9%. Сталь 40ХН2МА, характеристики которой определяют устойчивость к воздействию жара, имеет 0,15-0,25% молибдена. Сталь 40ХНМА, характеристики которой практически идентичны, имеет молибдена менее 0,1%.
  3. В состав также вхожи кремний (0,17-0,37%), марганец (0,5-0,8%) и некоторые другие вещества в небольшом составе.

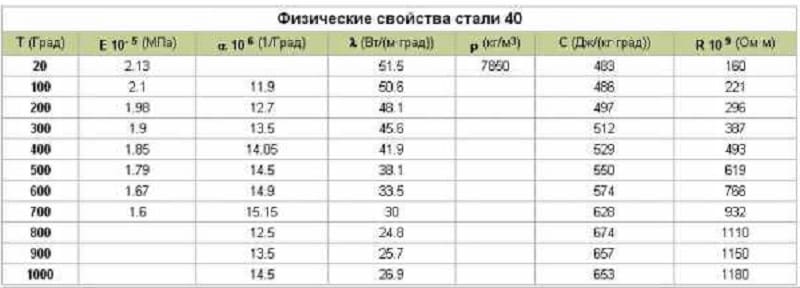

Физические свойства стали 40

Физические свойства стали 40

Как ранее было отмечено, во многом механические свойства определяются количество углерода. Слишком большая концентрация этого элемента приводит к повышению твердости и прочности, но снижает степень свариваемости.

Скачать ГОСТ 19281-2014

Если нужно провести сварку подобных металлов, то заготовка предварительно подогревается, работа проводится только при применении технологии РНД. Образующуюся деталь подвергают термической обработке, так как полученные швы хрупкие и не устойчивые к вибрационным нагрузкам. Твердость без проведения термической обработки составляет 269 МПа. Может проводится ковка и закалка, отпуск. Добавление молибдена определяет устойчивость к высокой температуре, поэтому нагрев на момент термической обработки проводится до 1000 градусов Цельсия и выше.

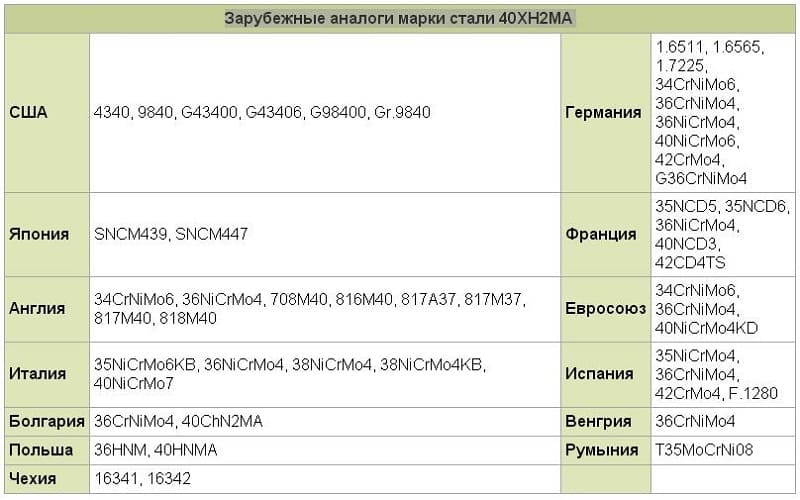

Аналоги стали 40ХН2МА

Аналоги стали 40ХН2МА

Применение в производстве

Сталь 40ХНМА и Ст 40ХН2МА в большинстве случае используются для получения цельнокатаных колец, клапанов или коленчатых валов, болтов и других крепежных материалов. Получаемые изделия могут эксплуатироваться при температуре до 500 градусов Цельсия. На производство может поступать в виде следующих заготовок:

  1. Калиброванного прутка.
  2. Сортового проката.
  3. Поковок.
  4. Валка.

Как правило, применяется сталь 40ХН2МА и 40ХНМА для получения деталей, которые эксплуатируются в тяжелых условиях. Примером назовем элементы ДВС, на которые оказывается воздействие повышенной температуры, давление и постоянная или переменная нагрузка. Закалка и отпуск существенно повышают устойчивость поверхности к истиранию и деформации. Сплав применяется также при изготовлении основных элементов различных других ответственных механизмов, к примеру, редуктора.

Термообработка

Проводимая термообработка стали 40ХН2МА существенно расширяет ее область применения.

Чаще всего заготовки или конечные изделия подвергают:

  1. Закалке – процесс перестроения кристаллический решетки и насыщения поверхностного слоя углеродом, увеличения плотности структуры металла под воздействием высокой температуры и быстром охлаждении. В большинстве случаев металл закаливается для повышения твердости поверхностного слоя. Ответственные изделия охлаждаются в масле, которое обеспечивает равномерное снижение температуры. При использовании воды может образоваться окалина и придется выполнять финишную обработку.
  2. Отпуск – процесс, который способен снизить внутренние напряжения, возникающие после закалки. Как правило, закалка приводит к повышению хрупкости. Температуры отпуска значительно ниже, нагревается изделие постепенно, охлаждение может проходить в различных средах. Валы и другие ответственные детали после закалки всегда подвергаются отпуску, так как возникающая нагрузка может привести к появлению структурных трещин и снижению прочности.
  3. Может проводится для уплотнения структуры ковка. При сечении менее 80 мм заготовку дополнительно подвергают отжигу и двум переохлаждениям, а также отпуску. За счет этого получается поверхность с большим показателем износостойкости.

Для обработки рассматриваемого сплава требуется специальное оборудование. Зачастую применяются электродуговые печи, которые характеризуются компактными размерами и высоким КПД. Подобная сталь 40ХН2МА и 40ХНМА не склонна к отпускной хрупкости, поэтому получаемые детали могут прослужить в течение длительного периода даже в тяжелых эксплуатационных условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 2, в среднем: 5,00 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
