Углеродистые качественные стали не без основания называют универсальными. Их применение широко распространено не только в машиностроительной отрасли и связанных с ней сферах, но и в строительстве. Из углеродистых качественных сталей изготавливают отдельные элементы и цельные конструкции.
Распространенность свою сталь качественная конструкционная углеродистая и сплавы на ее основе получила благодаря своим характеристикам, которые обеспечивают долгий срок эксплуатации и эффективность использования изделий из нее.
Во время выплавки к качественным сталям предъявляются строгие требования к выбору сырья, способу разливки, технологии плавки.

Сталь конструкционная качественная углеродистая

Сталь конструкционная качественная углеродистая

Классификация качественных углеродистых сталей

Классифицировать углеродистые качественные стали конструкционные стали можно по следующим признакам:

  • По назначению:
    1. для использования в машиностроении;
    2. для использования в строительстве;
  • По количеству содержания примесей, снижающих качество:
    1. обыкновенного качества;
    2. качественные;
    3. высокого качества;
    4. особо высокого качества;
  • По составу:
    1. наличие углерода:
      • малоуглеродистые;
      • среднеуглеродистые;
      • высокоуглеродистые;
    2. наличие легирующих элементов:
      • низколегированные;
      • среднелегированные;
  • По способу поставки:
    1. кованная;
    2. катанная;
    3. калиброванная;
  • По обработке:
    1. обыкновенные;
    2. котельные;
    3. автоматные;
  • По степени раскисления:
    1. кипящая (кп);
    2. полуспокойная (пс);
    3. спокойная (без обозначения).

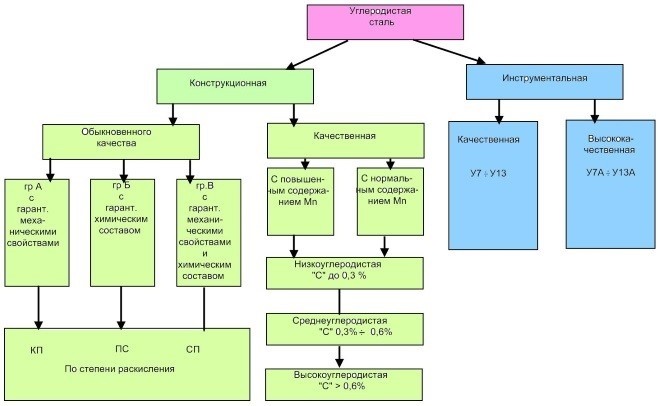

Наглядная классификации видов стали

Наглядная классификации видов стали

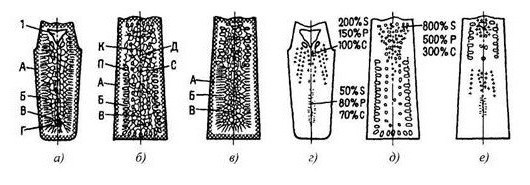

Раскисление оказывает влияние на однородность внутренней структур металла. Лучшей по однородности является спокойная (а, г), за ней следует полуспокойная (в, е) и менее качественная кипящая (б, д). Внутренняя структура хорошо показана на рисунке.

Общая характеристика качественных углеродистых сталей

Основными отличиями качественных сталей от сталей обыкновенного качества являются:

  • малое количество снижающих качество примесей: серы с фосфором;
  • узкий диапазон количества углерода;
  • увеличенное количество марганца или кремния.

Сталь поставляется от производителя с гарантией заявленного состава химических элементов и присущих им механических свойств.

Говоря о характеристиках качественных сталей следует выделить самые значимые:

  • высокая прочность;
  • пластичность;
  • вязкозть ударная.
Изменение структуры стальных слитков в процессе твердения

Изменение структуры стальных слитков в процессе твердения

Но для улучшения эксплуатационных характеристик сотрудники институтов и лабораторий экспериментируют над химическим составом, способами повышения прочности и твердости поверхностей, методами термической обработки, способами плавки и разливки металла. Механические свойства углеродистых качественных сплавов зависят от химического состава.

Свойства присущие углеродистым сплавам:

  • Низкоуглеродистым – низкая прочность при высокой пластичности. Используются при производстве и изготовлении деталей и узлов со сложной конструкцией и небольшими нагрузками.Свойства присущие углеродистым сплавам:
  • 15-20 – для неответственных деталей, которые не нуждаются в дополнительной термической обработке или подвергнутые нормализации.
  • Среднеуглеродистые – для изготовления деталей, для которых предъявляются требования высокой твердости, но с пониженной пластичностью. Изделия, для которых необходима термическоя обработка: закалка поверхностного слоя, улучшению, нормализации. Для облегчения обработки резанием среднеуглеродистые стали подвергаются отжигу.
  • Высокоуглеродистые, а также с дополнительно введенным марганцем – обладают высокими показателями упругости и стойкости к износу. Поэтому из нее изготавливают пружинные изделия.
  • Автоматные – используются для обработки на автоматизированных станках. Фосфор и сера в большем количестве способствуют образованию мелкой стружки, что положительно сказывается на обрабатываемости, стойкости инструмента, но страдает шероховатость обрабатываемых поверхностей.

Применение качественной конструкционной углеродистой  стали

Область применения достаточно широка. Основными потребителями сплавов являются машиностроительная и строительная отрасли. Одним из достоинств считается хорошая свариваемость.

Как следует из названия, «конструкционная» — значит использующаяся для строительных металлоконструкций. Другое название – арматурные стали.

Рассматривая основные марки качественных сталей, использующиеся промышленными предприятиями можно разделить по назначению.

  1. Качественные низкоуглеродистые стали 05-10. Основное их назначение изготовление ответственных и качественных конструкций с помощью сварки (повышение количества углерода способствует понижению свариваемости). Небольшое количество углерода после сварочных работ не провоцирует образование трещин как горячем, так и в холодном состоянии.
  1. Качественные низкоуглеродистые стали 12-20. Основное их назначение изготовление элементов конструкций и деталей, которые не ответственные, малонагруженные, в последствии цементируемые. Обрабатываются резанием, холодной штамповкой, сложной вытяжкой. Требования к поверхности: износостойкость, высокая твердость при мягкой сердцевине. Изготавливаются машиностроительные элементы (вал, ось, болт, муфта, вилка, рычаг, фланцы и прочие), а также элементов котлового оборудования, работающего при высоком давлении и температурах от -40°С до 450°С (трубопровод, тройник, соединительный фланец и прочие).
  1. Качественные среднеуглеродистые стали 25-35. Детали, изготовленные из данного материала, работают при средних нагрузках и с невысокими напряжениями. После химико-термического воздействия обладают высокой прочностью поверхностного слоя, износостойкостью, но с незначительной прочностью сердцевины детали (гайка, винт, собачка, крюк, кулачок, звездочка и прочие).
  2. Качественные среднеуглеродистые стали 40-45. После термической обработки изделия из данного материала хорошо переносят средние нагрузки (вал, шестерня, шатун и прочие). Для получения заготовок используется метод горячей объемной штамповки. Подвергаются всем способам термической обработки. У всех среднеуглеродистых сталей после закалки и следующего за ним высокого отпуска внутренней структурой становится отпускной сорбит. В связи с чем повышается вязкость с пластичностью, а это низкая чувствительность у концентраторов напряженности. При увеличении диаметра изделия снижается его прокаливаемость.

  1. Качественные среднеуглеродистые стали 50-55. Детали из этих сталей являются высоконагруженными элементами механизмов и агрегатов (муфта, шестерня, кольцо пружинное и прочие).
  2. Качественные высокоуглеродистые стали 60-80 (Г). Изготавливаются детали, подвергающиеся постоянным напряжениям сжатия, которые эксплуатируются в условиях трения (эксцентрик, рессора, пружина и прочие), а также работающие при больших нагрузках динамических и статических (торсион, крестовина).
  1. Качественные котельные стали 12К-22К. Применение нашли при изготовлении деталей, работа котрых сопряжена с повышенными температурами и высоким давлением. Для улучшения свариваемости в состав вводится титан, а раскисление производится за счет алюминия. Из нее изготавливают сосуды и котлы, работающие с турбинами, камерами сгорания на суднах и паровых агрегатах.
  1. Сталь автоматная. Широко применяется при промышленном производстве крепежных изделий для автомобилей и узлов, работающих при статических нагрузках (болт, гайка, шпилька).

Особенности маркировки

Для обозначения используется буквенно-цифровой индекс. Цифры говорят о процентном содержании углерода (0,00%). Буквы (кп, пс или сп) говорят о степени раскисления, о повышенном количестве марганца (Г), алюминия (Ю), ванадия (Ф) и о способе обработки. Буква А, стоящая перед цифрами обозначает сплав автоматный, буква К после цифр – сплав котловой, ПВ – изготовлена горячим прокатыванием, ОсВ – металл для производства железнодорожных осей вагонов. Для обозначения качественных сталей в отличие от обыкновенного качества перед маркировкой пишется «Сталь».

Примеры:

  1. Сталь 10. Содержание углерода порядка 0,1%, по степени раскисления спокойная.
  2. Сталь 10 кп. Содержание углерода порядка 0,1%, по степени раскисления кипящая.
  3. Сталь 20Г. Содержание углерода порядка 0,2%, марганца до 1%.
  4. Сталь 30Г2. Содержание углерода порядка 0,3%, марганца до 2%.
  5. Сталь А20. Автоматная со средним содержанием углерода порядка 0,2%.
  6. Сталь 20К. Котельная со средним содержанием углерода порядка 0,2%.

Зарубежные производители аналогичной продукции производят маркировку по собственным стандартам.

Конструкционная углеродистая качественная сталь, марки, ГОСТы. стандарты
Россия, ГОСТ 1050-88 США, AISI Евросоюз, DIN
Сталь 08 кп А622 Fe P04/St 14
Сталь 10 А1010 1.0301
Сталь 15 А1015 1.0401
Сталь 25 А1025 1.1158
Сталь 20К А285-А Р265GH

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 7, в среднем: 4,86 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
