Инструментальная сталь 9ХС – сплав, из которого создают некоторые строительные инструменты. Также из него делают режущие бытовые и промышленные заготовки. Готовые вещи обладают наивысшей прочностью, устойчивостью к износу и наделены хорошей упругостью. Особенности заключаются в компонентах, входящих в соединение: хром и кремний. Такие добавки придают железу прекрасные технические характеристики.

Сталь 9ХС

Сталь 9ХС

Требования и расшифровка маркировки

Любая вещь, поступающая на реализацию, обязана соответствовать государственным стандартам. Эти взыскания были придуманы в Советском Союзе для контроля качества продукции и регулировке технологий производства. И если на сталь 9ХС нанесена аббревиатура ГОСТ, то само государство даёт гарантию на то, что сей экземпляр обладает высшим сортом, и полностью безопасен в использовании.

Чтобы попасть в эту категорию, в химический состав слитка обязаны входить следующие элементы:

  • углерод (С) – 0,85-0,95%;
  • кремний (Si) – 1,2-1,6%;
  • марганец (Mn) – 0,3-0,6%;
  • никель (Ni) – не более 0,35%;
  • сера (S), фосфор (P), титан (Ti) – до 0,03%;
  • хром (Cr) – 0,95-1,25%;
  • молибден (Mo), вольфрам (W) – максимум 0,2%;
  • ванадий (V) – до 0,15%;
  • медь (Cu) – в пределах 0,3%;
  • железо (Fe) – около 94%.

Слиток имеет несколько видов поставки, например, 9ХС ГОСТ 5950-2000 распространяется на кованые прутья или мотки, которые предназначены для производства приборов, используемых в морозных условиях или при температуре свыше 300 °C.

Скачать ГОСТ 5950-2000

Скачать ГОСТ 2590-2006

Стандарт 2590-2006 относится к металлу круглого сечения, диаметр которого составляет 0,5-27см. Эксплуатируется подобная продукция в промышленной сфере. Классифицируется вещество по прокатке и длине. 7417-75 распространён на холодный или холоднокатаный металл с круглым сечением 0,3-10см. 8559-75 относится к квадратному калиброванному типу, с размером 3-100 мм. ГОСТ 8560-78 распространяется на шестигранные модели. Вся продукция может выпускаться в мотках с различной поверхностью и плоскостью. Тут всё зависит от пожеланий потребителя. Следует отметить, что при изготовлении разных сортов допускаются некоторые отклонения.

Скачать ГОСТ 7417-75

Скачать ГОСТ 8559-75

Расшифровка инструментальной стали говорит о её параметрах и качестве. Если разобрать эту разновидность, то первая цифра говорит о количестве углерода (0,9%). Символы ХС означают, что сплав содержит 1,5% хрома и кремния. Из этого можно сделать выводы, что заготовка относится к разряду легированных.

Скачать ГОСТ 8560-78

Основные свойства

В соединение листа входит хром, который даёт защиту от ржавчины. Однако для качественной защиты в предмете должно быть не меньше 1,3% вещества. Также инструментальная сталь 9ХС сочетает следующие характеристики:

  • во время отделки не образуются флокены;
  • можно проводить ковку при T=1180 °С;
  • не подходит для сварочных процедур;
  • равномерное распределение карбидов;
  • повышенная теплостойкость.

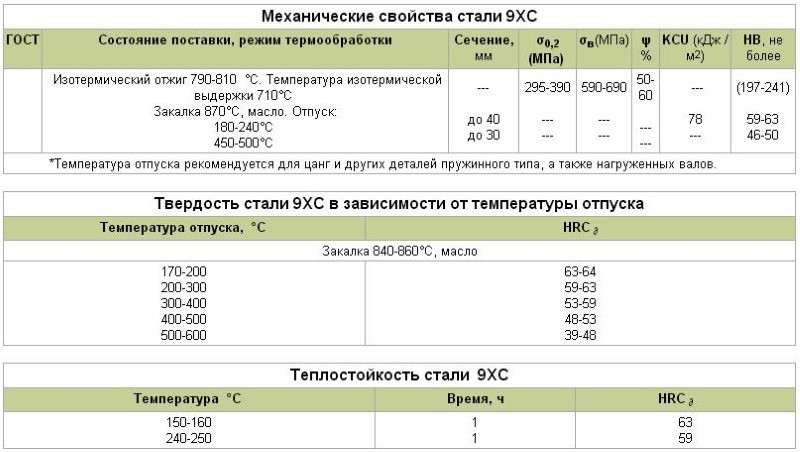

Свойства Ст9ХС

Свойства Ст9ХС

Такое сырьё отлично подходит для выпуска технических и бытовых лезвий.

В ходе создания применяют руду или утилизированный лом, которые собирают в большие контейнеры и переплавляют. В специальных жаровнях проходит нагрев, после которого все примеси всплывают на поверхность. Подобная методика позволяет получить железо в чистом облике. Далее специалист берёт пробы и добавляет кислород для ускорения процесса. Ну и на последнем этапе добавляются добавки, чтобы добиться необходимых результатов.

Аналоги создают таким же образом, однако, химические компоненты слитка будут немного отличаться.

Из данного металла часто делают ножи, и основные плюсы и минусы можно посмотреть на их примере:

  • Инструмент отличается большой упругостью и устойчивостью к изгибам, что позволяет применять его для нарезки древесины;
  • Режущие признаки лезвия сохранятся на долгий срок;
  • В отожжённом состоянии сплав имеет повышенный порог твёрдости, и его легко прокаливать;
  • Нож не боится высоких температур и завышенной влажности.

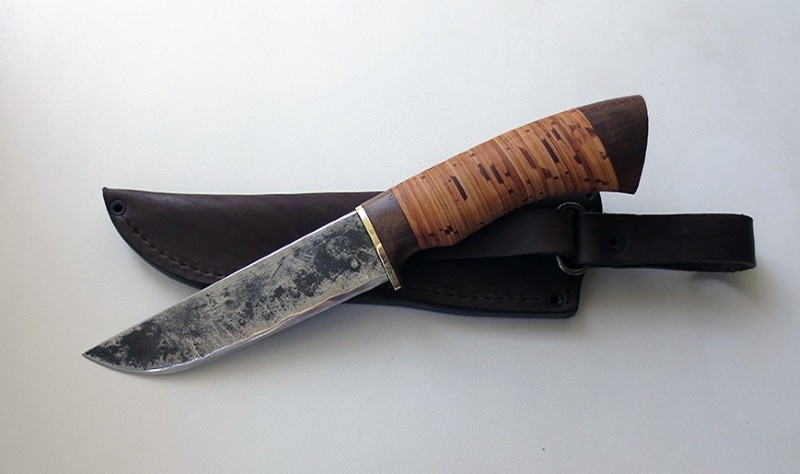

Нож из инструментальной стали 9ХС

Нож из инструментальной стали 9ХС

К недостаткам относятся только сложности изготовления: в ходе обработки металл ведёт себя очень капризно, и мастеру нужно постоянно следить за градусами в жаровне. Также состав предмета сильно варьируется, и это отражается на его конечных свойствах.

Особенности термообработки

Происходит это действие путём нагрева с последующим охлаждением, а его задача – получение необходимых атрибутов за счёт изменений во внутренней структуре. К такой операции прибегают на промежуточном либо конечном этапе работ, и с эксплуатацией специальной печи. Время нагрева играет ключевую роль, поскольку из составляющих удаляется углерод, отвечающий за твёрдость объекта.

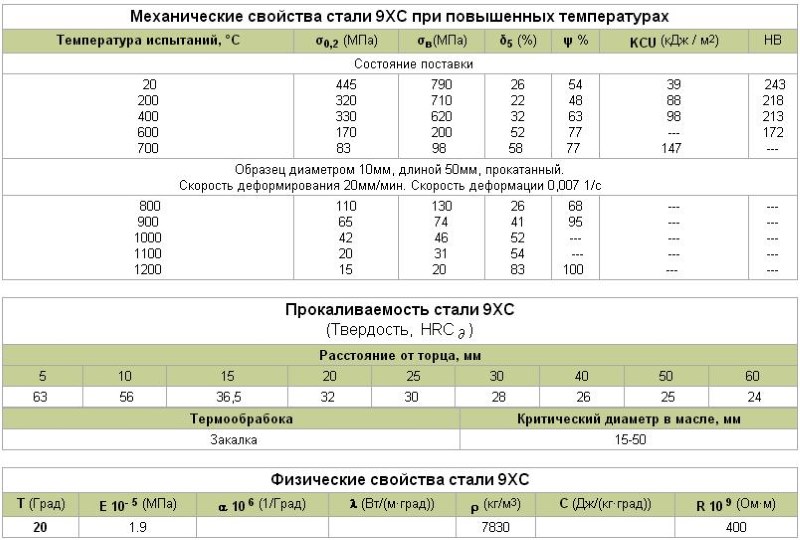

Свойства 9хс при повышенных температурах

Свойства 9хс при повышенных температурах

Термообработка напрямую влияет на её прочность:

  • При Т=170-200 °С HRC=63-64;
  • При Т=200-300 °С HRC=59-63;
  • При Т=300-400 °С HRC=53-59;
  • При Т=400-500 °С HRC=48-53;
  • При Т=500-600 °С HRC=39-48.

Главное знать, что после прогревания в печи сталь охлаждают в масле, а вещам будет присуща склонность к отпускной хрупкости. В других случаях пускают в дело криогенную обработку, которая ведётся при низких температурах.

Использование сплава

Применение 9ХС встречается в следующих случаях:

  1. Изготовка свёрл. Но применять их можно только для сверления отверстий на мягких объектах, преимущественно древесине. Поскольку инструмент негативно реагирует на высокую скорость вращения и перегрев, то и при работе с мягкой структурой рекомендуется регулировать частоту оборотов.
  2. Цилиндрические развёртки. Их используют для улучшения точности размера отверстий, и удаления шероховатостей. Приспособлением разрешено обрабатывать жерла в чугуне, сплавах со средней жёсткостью, при работе с цветным железом.
  3. Метчики. Они необходимы для нарезки внутренней резьбы, и представлены в образе винта с прямыми или винтовыми канавками. При работе рекомендуется беречь изделие от интенсивных нагрузок.
  4. Клейма для холодных работ. Их эксплуатация распространена на заводах для штамповки готовой продукции.

Все действия с данным материалом должны вестись строго по правилам. В противном случае изделие потеряет все свои положительные качества.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 2, в среднем: 5,00 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
