Сталь получила широкое распространение при изготовлении самых различных изделий. Она применялась при создании оружия и различных соединительных элементов. Химический состав металла может существенно отражаться на основных эксплуатационных свойствах материала. К примеру, характеристики, связанные с высокими антикоррозионными качествами, достигаются путем повышения концентрации хрома. Сталь для ножей должна быть прочной и подвергаться заточке. Зачастую для изготовления подобных изделий применяется сталь 95х18. Рассмотрим особенности этого материала подробнее.

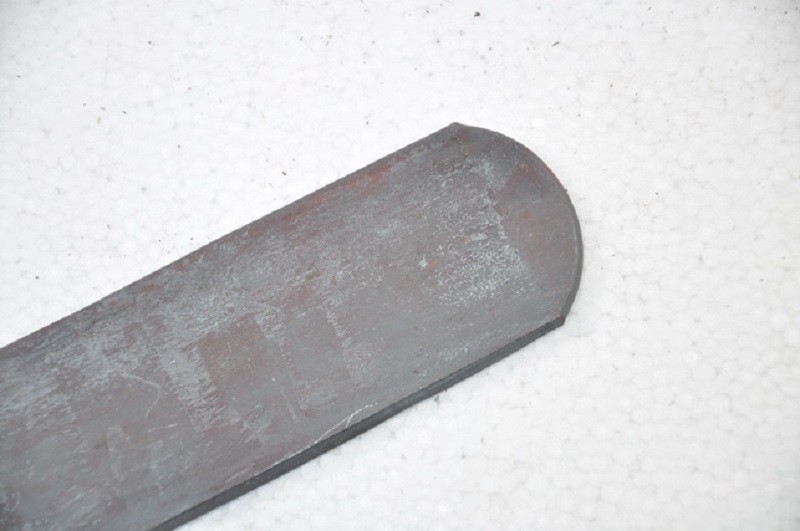

Заготовка стали

Заготовка стали

Основные характеристики

Рассматривая свойства стали 95х18 следует учитывать, что материал относится к классу коррозионностойких сталей. Она применяется для изготовления изделий, которые характеризуются высокой прочностью. Кроме этого, на поверхность может оказываться высокая температура, а также химическое воздействие. Нержавеющая сталь 95х18 в промышленных масштабах выпускается в виде прутка и серебрянки, а также поковок и кованных заготовок. Аналоги этого металла могут обладать схожими эксплуатационными качествами.

Рассматривая механические показатели нужно уделить внимание нижеприведенным моментам:

  1. Для повышения твердости часто проводится термообработка. Стоит учитывать, что закалка 95х18 в домашних условиях проводится крайне редко, так как температура должна доводится до температуры 1000 градусов Цельсия.
  2. Повышая твердость стали 95х18 можно сделать изделие хрупким. Именно поэтому часто термическая обработка предусматривает выполнение отпуска при температуре около 200 градусов Целься.
  3. Полный отжиг можно провести при температуре около 900 градусов Цельсия.
  4. Повысить износостойкость смогли за счет включения в состав определенных химических элементов.

Показатель твердости составляет 60 HRC. Именно поэтому сталь 95х18 часто применяется в случае изготовления различных ножей. Высокая твердость и износостойкость определяет то, что возникают сложности с заточкой лезвия. За счет этого показателя заточка требуется реже.

Для изменения основных эксплуатационных качеств проводится термообработка. Особенностями назовем следующие моменты:

  1. Первый этап обработки предусматривает получение отливок с последующим отжигом. Для этого отливка создается при температуре около 900 градусов Цельсия. Выдерживается заготовка на протяжении нескольких часов. Время выбирается в зависимости от особенностей технологического процесса.
  2. Второй этап заключается в проведении ковки. Именно при ковке получали лезвие, которое обладает требуемыми качествами. Из-за механического воздействия из пор удаляется водород или кислород. Измельченная структура зерна позволяет повысить прочность лезвия при достаточном показателе пластичности. Провести правильно ковку может исключительно профессионал, знающий все тонкости процесса.
  3. Закалка. Термическая обработка способствует перестроению структуры, после чего она становится прочной. Как ранее было отмечено, закалка предусматривает нагрев заготовки до температуры около 1000 градусов Цельсия. После этого сталь 95х18 выдерживается на протяжении часа при заданной температуре, после чего следует охладить ее в машинном масле. Следует учитывать, что применение обычной воды может привести к существенному повышению хрупкости.
  4. Именно отпуск позволяет избавить поверхность от хрупкости. Снимается она при повторном нагреве заготовки. Процесс отпуска проводится при меньшей температуре, чем закалка. Срок выдержки составляет около одного часа.

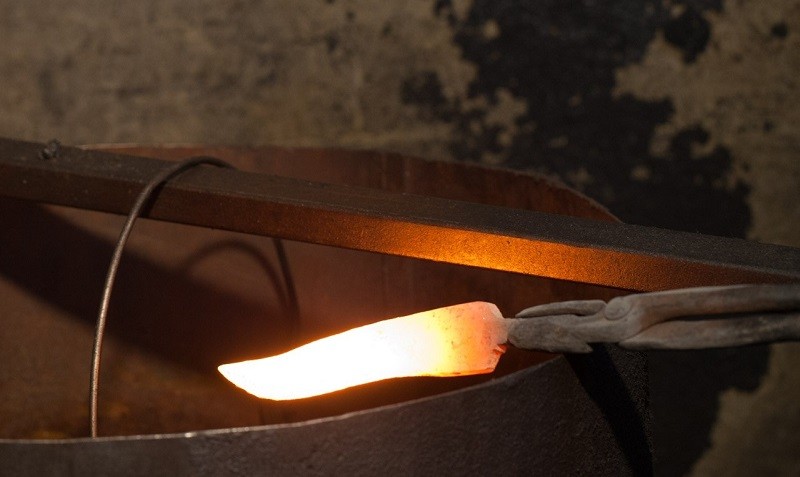

Закалка клинка из стали 95х18

Закалка клинка из стали 95х18

Провести термическую обработку в домашних условиях достаточно сложно. Это связано с тем, что нагреть среду до указанной температуры можно только при условии применения специального оборудования. Кроме этого, на момент плавки могут выделяться вредные вещества, которые следует удалять.

Химический состав

Как ранее было отмечено, химический состав во многом определяет эксплуатационные качества металла. В любом случае основным элементом металла становится железо, которое находится в концентрации около 78 %. Кроме этого, в составе есть большое количество углерода. Рассматривая состав стали 95х18 отметим нижеприведенные моменты:

  1. Концентрация углерода составляет 0,95 %. При этом концентрация этого элемента может немного отличаться.
  2. В качестве основного легирующего элемента применяется хром. Именно он определяет высокую коррозионную стойкость. Концентрация хрома составляет от 17 % до 19 %. Слишком высокий показатель может стать причиной повышенной хрупкости, которую можно снизить за счет включения в состав других химических веществ.

Особенности стали 95х18 определяют ее широкое распространение при изготовлении самых различных изделий. В состав металла входят и другие элементы, которые несколько изменяют эксплуатационные качества материала. К примеру, есть вредные примеси, высокая концентрация которых приводит к снижению прочности и надежности структуры. Концентрация всех неосновных элементов регламентируется ГОСТ 5632-72. Химический состав определяет то, что сталь 95х18 относится к высоколегированным с повышенной коррозионной стойкостью.

Характеристики различных марок стали

Характеристики различных марок стали

Действие легирующих элементов может существенно изменить эксплуатационные качества металла. К особенностям действия легирующих примесей можно отнести нижеприведенные моменты6

  1. Концентрация хрома более 12 % вызывает преобразование поверхностного слоя. За счет этого появляется тонкая защитная пленка, которая намного толще оксидной. Металл может выдерживать воздействие воды и других агрессивных химических веществ. В рассматриваемом случае концентрация составляет 18 %, за счет чего образуется прочная защитная пленка.
  2. За счет образования карбидов при высокой концентрации хрома повышается защита от абразивного износа. Именно поэтому легированная сталь 95х18 характеризуется высокой износоустойчивостью.

Однако, слишком высокая концентрация хрома все же влияет негативно на материал. Примером можно назвать то, что он не подходит для применения при изготовлении листового проката. Компенсировать этот недостаток можно за счет включения в состав никеля. В состав могут включать марганец и кремний, которые способны повысить прочность и другие важные эксплуатационные качества.

Расшифровка маркировки

Применяемые стандарты при маркировке сталей позволяют определить химический состав и некоторые качества материала. Расшифровка марки стали 95х18 проводится следующим образом:

  1. Первая цифра во всех случаях указывает на то, какая концентрация углерода. В рассматриваемом случае показатель составляет 0,95 %. При изменении концентрации этого элемента в составе существенно меняются основные характеристики материала. Стоит учитывать, что важно также то, как распределяется углерод по структуре.
  2. Следующая цифра указывает на то, какое вещество является основным легирующим элементом. В рассматриваемом случае «Х» указывает на хром. Это вещество позволяет существенно повысить защиту структуры от воздействия повышенной влажности и некоторых других химических веществ. После буквы идет цифра, которая указывает на концентрацию легирующего элемента. Рассматриваемая сталь 95х18 имеет концентрацию хрома 18 %.

Как ранее было отмечено, в состав входят и другие химические вещества. Они не указываются в маркировке, но могут влиять на основные эксплуатационные качества. Что касается концентрации вредных химических примесей, то она выдерживается в соответствии со стандартами.

Применение стали 95х18

Рассматриваемая сталь 95х18 относится к мартенситному классу нержавеющих металлов. Стоит учитывать, что высокие механико-прочностные характеристики делают этот материал одним из самых распространенных. К примеру, 95х18 для ножей применяются крайне часто. Для оружия поставляют заготовки этого металла только в случае производства различных коллекций.

Использование в промышленности определяется с тем, что материал имеет повышенную защиту от механического воздействия. Однако, есть несколько негативным моментов, которые стоит учитывать. К особенностям отнесем следующие моменты:

  1. Для достижения более высоких эксплуатационных качеств практически во всех случаях проводится термическая обработка. При нарушении технологии металл может стать хрупкими и более износостойким.
  2. Промышленное применение стали 95х18 связано с повышенной жаропрочностью и износостойкостью, а также коррозионной стойкостью. Изготавливаемые изделия могут выдерживать воздействие температуры около 500 градусов Цельсия.
  3. Есть возможность использовать металл при высокой химической агрессивности среды. Примером назовем применения в соленой воде или при воздействии пара.

Встречается металл в машиностроении и авиастроении, очень часто изготавливается оружие.

Альтернативная область применения – выпуск высокопрочных деталей, которые работают в условиях повышенного износа. Часто можно встретить нижеприведенные изделия:

  1. Оси. Они предназначены для принятия различной нагрузки и.
  2. Подшипники. Встречаются самые различные виды этих изделий: роликовые и шариковые. Оно предназначено для вращения.
  3. Стержни самого различного типа.
  4. Втулки.

В последнее время рассматриваемая сталь 95х18 применяется при изготовлении строительных материалов. Это связано не только с высокой износостойкостью, но и прочностью, а также коррозионной стойкостью. Другими словами, изделие прослужит долго по причине отсутствия коррозии.

Сталь 95х18 поставляется в промышленность для изготовления самых различных изделий. Поставляется он в разнообразных формах:

  1. Полосы. Стоит учитывать, что стальные полосы часто применяются в качестве основы при изготовлении различных изделий, к примеру, лезвия.
  2. Фасонный и сортовой прокат. При применении технологии проката могут изготавливаться цилиндрические заготовки, которые в дальнейшем подергаются механической обработке путем точения.
  3. Калиброванный и шлифованный пруток. Он применяется для полуавтоматического или автоматического оборудования механической обработки, к примеру, точения.
  4. Кованные заготовки и поковки также получили весьма широкое распространение.

В заключение отметим, что существует довольно большое количество зарубежных аналогов, которые обладают схожими эксплуатационными характеристиками. При их маркировке применяются совершенно другие стандарты. Кроме этого, уделяется внимание тому, что концентрация некоторых элементов может существенно отличаться. Именно поэтому следует подробно рассматривать эксплуатационные качества металла.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 3, в среднем: 5,00 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
