Каждая из разработанных марок стали предназначена для решения определённого класса технических задач. Она имеет свой химический состав, обладает определёнными механическими свойствами. Например, сталь 40х13 относится к категории нержавеющих жаропрочных мартенситных сталей коррозионно-стойких. Иногда в обиходе её называют «ножевая». Она и её аналоги обладают схожими характеристиками. Им присущи хорошие механические свойствами, высокая стойкость к коррозии (даже в слаброагрессивных средах). Эти специфические свойства определяют область её применения.

Сталь 40х13

Сталь 40х13

Она выпускается в виде следующих изделий:

  • прокатный лист (различной толщины);
  • лента (различной ширины);
  • заданный сортовой прокат;
  • различной толщины проволоку.
Листовая сталь 40х13

Листовая сталь 40х13

Состав и свойства

В состав стали марки 40х13 кроме основных компонентов входят следующие химические элементы: хром (14%), углерод (не превышает 0,45%), на остальные элементы кремний и другие приходится не более 0,8%, что соответствует ГОСТ 5582-75.

Скачать ГОСТ 5582-75

Химический состав стали

Основными химическими элементами, входящими в состав, являются: железо, углерод, кремний, марганец, хром, сера и фосфор. Процент содержания углерода в этой стали (в зависимости от выпуска) изменяется в интервале 0,36-0,45%. Эту сталь относят к классу среднеуглеродистых.

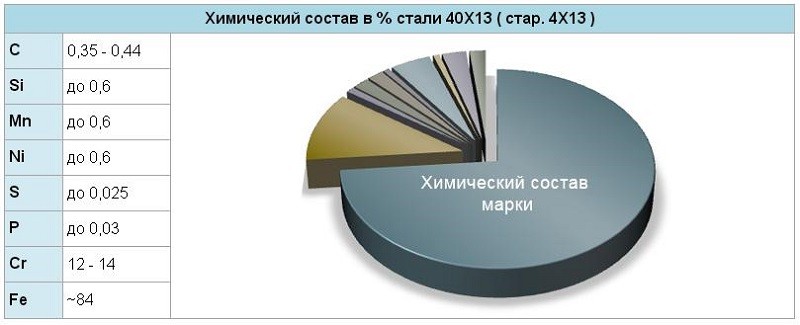

Химический состав стали 40х13

Химический состав стали 40х13

Химическая микроструктура в закалённом состоянии включает в себя мартенситы, карбиды и остаточное содержание аустенита. Именно эти элементы обеспечивают хорошую коррозионную стойкость. Более высокие показатели присущи только нержавеющей стали марки 30х13.

Механические свойства

Механические свойства стали 40х13 определяются её составом и способом обработки. После проведения специальной смягчающей обработки и последующего отпуска при температуре около 740 градусов удаётся повысить предел прочности и достичь значения в 560 МПа. Эта обработка позволяет добиться относительного удлинения более 15%, что очень важно для дальнейшей механической обработки. Если это сталь горячекатаная с последующей ковкой и калибровкой, то её твердость достигает 229 НВ. После проведения процедуры закалки твердость по Роквеллу превышает 55 HRC единиц.  Плотность этой марки стали равна 7,68 г/см3.

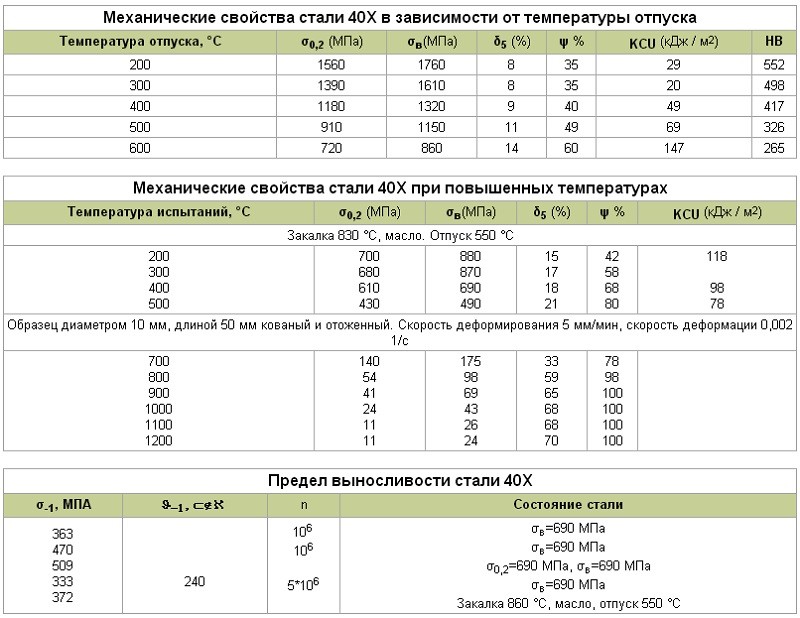

Механические свойства стали 40х13

Механические свойства стали 40х13

После проведения последовательной закалки и постепенного низкого отпуска эта марка стали приобретает хорошие антикоррозийные свойства. Единственным ограничением в этой области является долгое применение в условиях приморской атмосферы или в солёной морской воде.

На основании приведенных физических свойств, марку 40х13 можно отнести к классу инструментальных сталей.

Область применения

Благодаря своим характерным свойствам сталь 40х13 применяется в таких отраслях промышленности как:

  • авиационная;
  • машиностроение (в том числе автомобилестроение);
  • металлообработка;
  • производство оборудование для пищевой промышленности;
  • медицине;
  • изготовление бытовых приборов и устройств.

При производстве вертолётов и самолётов из неё изготавливают отдельные элементы конструкции фюзеляжей.

В машиностроении и автомобилестроении её применяют для изготовления: валов, различных втулок, корпусов, лопастей турбин, игл для карбюраторов автомобильных двигателей, пружин, подшипников. Она активно используется для производства большого разнообразия метизной продукции (болтов и гаек). Кроме этого такая марка стали применяется при изготовлении измерительного инструмента, изделий, предназначенных для работы в слабоагрессивных средах при невысоких температурах (не выше 450 °С).

Особое место она занимает при производстве бытовых и медицинских режущих инструментов. При проведении качественной закалки из стали 40х13 получаются хорошие ножи и скальпели. Поэтому она получила название медицинской стали. В этом случае твёрдость этих инструментов по шкале Роквелла может достигать 58 HRC единиц. Эти инструменты хорошо поддаются заточке, они практически не ржавеют и не требуют дополнительного ухода.

Кроме этих свойств, отмечают, что эта марка металла абсолютно не флокеночувствительна.

Способы обработки

Рассматриваемая сталь подвергается двум основным видам обработки: термической и механической. Термообработка стали 40х13 применяется для придания ей соответствующих технологических свойств. Механическая – для создания требуемой формы, решения поставленных технических задач.

Подобный металл специалисты относят к той категории материалов, которые при проведении термической обработки требуют определённого специфического подхода. Именно этот вид обработки придаёт требуемые свойства.

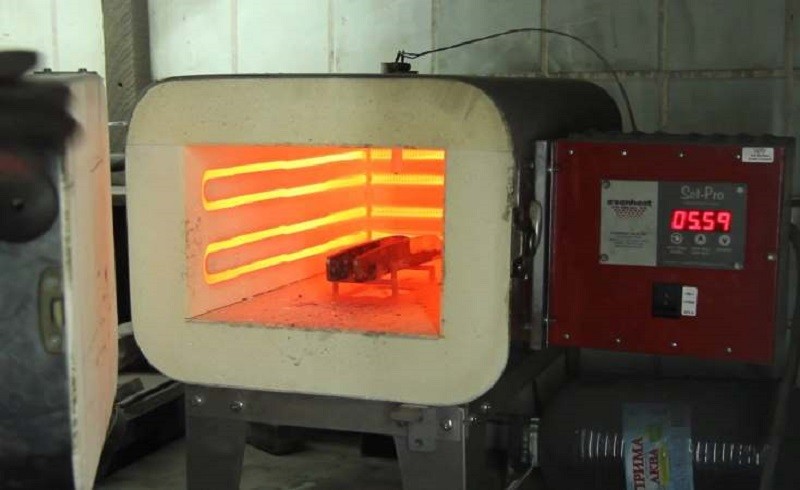

Сталь 40х13 в печи для закаливания

Сталь 40х13 в печи для закаливания

Основными видами термической обработки являются:

  • последовательная закалка;
  • медленный отпуск после нагрева;
  • горячая и холодная пластическая деформация;
  • отжиг.

После проведения закалки в структуре образуются следующие компоненты:

  • карбиды;
  • мартенситы;
  • некоторые остатки так называемых аустенитов.

Первые два способа обработки позволяют придать стали хорошую коррозийную стойкость и отличные механические свойства. Это удаётся за счёт того, что она обладает хорошей пластической деформацией. Закалка такой стали происходит с помощью постепенного нагрева до температуры более 950 °С, но не более 1100 °С. Последовательный нагрев необходим потому, что эта марка стали обладает повышенной чувствительностью к трещинам. Чтобы избежать проявления негативных последствий металлическую деталь (особенно с толщиной более 100 миллиметров необходимо нагревать более 10 минут).

Чтобы избежать появления трещин, в том числе и в глубине металла, образец подвергают так называемому отпуску. То есть, постепенному понижению температуры и выдерживанию образца при температуре до 300 °С. В этом случае сталь приобретает свои максимальные прочностные характеристики. Если температурный режим не будет выдержан, и процесс произойдёт при 450 °С, сталь потеряет свои характеристики по ударной вязкости. Наилучшие коррозийные свойства и хорошую пластичность она приобретает при соблюдении следующих параметров. Последовательный нагрев до температуры 700 °С, последующая выдержка в течение 20 минут, охлаждение в ёмкости с маслом.

В качестве смягчающей термической обработки используется так называемый отжиг. Деталь нагревается до температуры 800 °С. Далее проводят медленное охлаждение в самой печи до температуры около 500 °С.

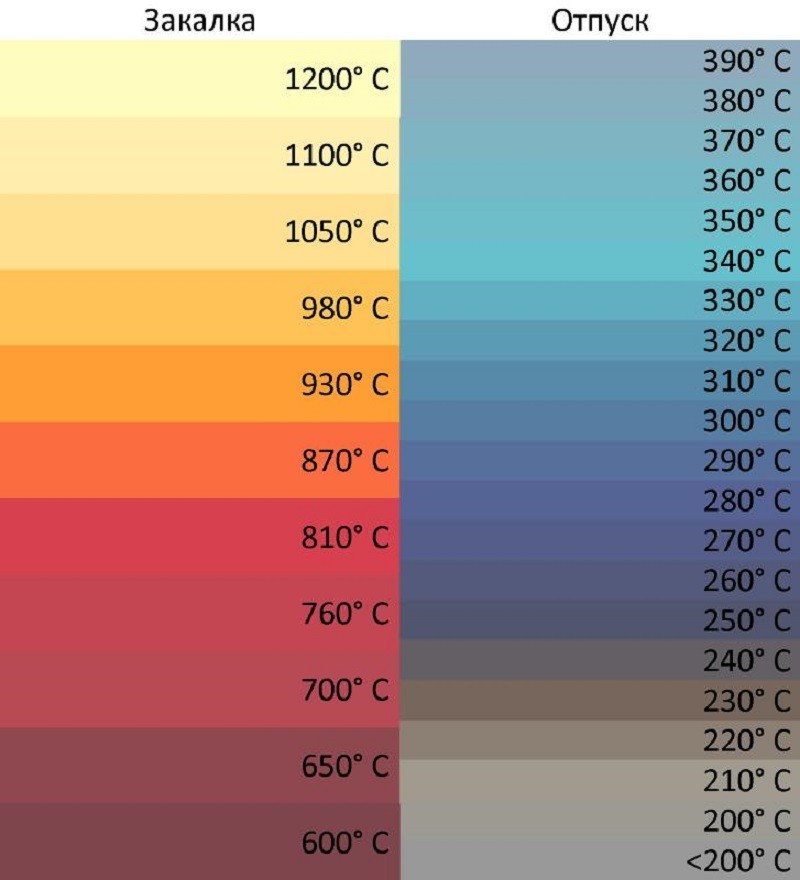

Температура закалки и отпуска стали 40х13

Температура закалки и отпуска стали 40х13

В качестве альтернативы стандартному виду нагрева, для проведения термической обработки применяют нагрев токами высокой частоты. Особенно этот метод используется при необходимости проведения закалки поверхностного слоя детали. Это детали, которые входят в механизмы с узлами трения и качения, в элементы трубопроводной арматуры. Обычно такая закалка применяется только к деталям, толщина которых превышает 15 миллиметров. С её помощью удаётся добиться показателя твердости после закалки равного 36,5 HRC единиц.

Приведенные рассуждения доказывают, что марка стали 40х13 довольно критична к правилам соблюдения условий температурной обработки.

Она подвергается следующим видам механической обработки:

  • сверление отверстий;
  • заточка;
  • фрезерование;
  • ковка.

Проведение этих операций связано с определёнными трудностями:

  • Упрочнение поверхностного слоя (это связано с дополнительным нагревом заготовки в момент резания или сверления).
  • Проблемы с удалением отходов металлообработки (получаемая металлическая стружка образует длину узкую закрученную полоску). Это вызывает определённые неудобства при длительной обработке. Эту проблему решают с помощью установки специальных приспособлений на металлорежущий инструмент. Они производят периодический облом стружки.
  • Повышенный износ режущей кромки. Это связано с повышением температуры детали в месте соприкосновения с кромкой режущего инструмента. В этом случае наличие в этой марке кристаллических соединений (карбидов и мартенситов) создаёт эффект наличия в ней абразивных элементов что приводит к быстрому износу режущей кромки.

Кроме этого возникают трудности при заточке режущих инструментов, сделанных из этой стали. В момент заточки повышается температура затачиваемой кромки и образуется так называемый металлический наплыв. Это приводит к появлению неравномерного упрочнения края затачиваемой поверхности.

Ковка, как механическая обработка, производится только при нагреве детали до температуры 1250 °С. В процессе ковки допускается понижение температуры не ниже 850 °С.

После проведение этой операции (горячей деформации) допускается только медленное охлаждение с последующим низкотемпературным отжигом.

В доступный перечень механической обработки, к сожалению, не попадает сварка. Дело в том, эта марка металла относится к категории трудносвариваемых материалов. Поэтому этот метод обработки не применяется для соединения конструкций, изготовленных из этого материала.

Существующие аналоги

Производством стали с аналогичными свойствами занимаются все развитые страны. В разных странах она имеет свою маркировку:

  • в США это сталь, которая имеет маркировку AISI 420;
  • в Германии аналогами нашей стали является целая линейка (от X38Cr13 до X46Cr13);
  • Китай производит сталь под маркой 4С13;
  • в Японии это сталь SUS 420J2;
  • во Франции, тоже имеется целая линейка со схожими характеристиками. Это X40Cr14, Z33C13, Z38C13M, Z40C13, Z40C14, Z44C14, Z50C14.

Все эти аналоги имеют хорошие антикоррозийные показатели. Они могут длительное время выдерживать воздействие с такими слабоагрессивными жидкостями, как спиртосодержащие напитки, вино и даже коньячный спирт.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 5, в среднем: 3,80 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
