Сталь 13ХФА классифицируют как конструкционная с высокой стойкостью к коррозии, устойчивая к низким температурам легированная. Иногда в технической документации можно встретить обозначение 13ХФ. Это одна и та же марка. Сокращённое наименование вызвано особенностями расшифровки стали.

Как и для других марок, первое двузначное число указывает на допустимое содержание углерода. Последующие заглавные буквы. Позволяют определить наличие легирующих элементов. В нашем случае основными легирующими добавками является хром (о чем свидетельствует буква Х) и ванадий (буква Ф). Добавление заглавной буквы А свидетельствует о том, что такой сплав относится к категории высококачественных марок.

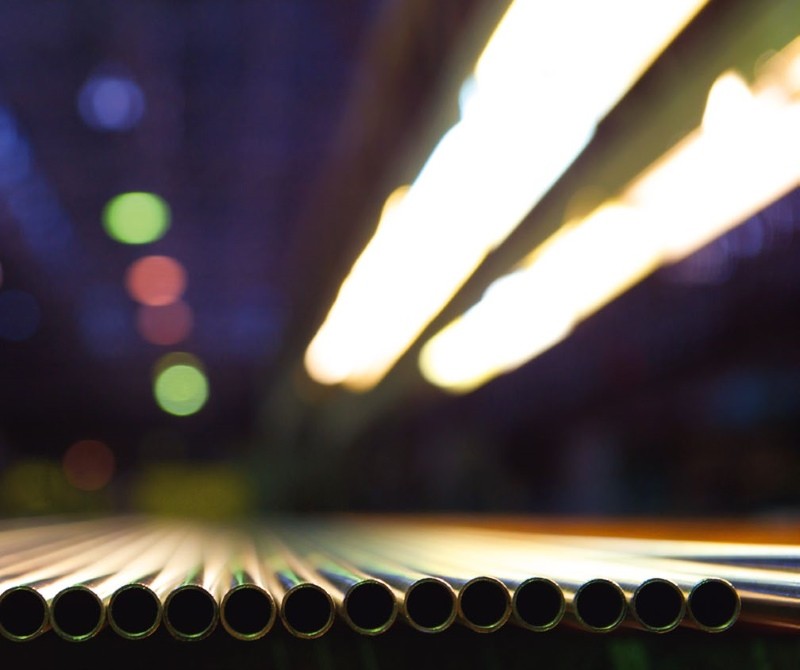

Сталь 13ХФА

Сталь 13ХФА

Состав и характеристики металла

Характеристики стали марки 13ХФ ГОСТ 4543-71 следует рассматривать исходя из её состава и основных свойств.

Скачать ГОСТ 4543-71

Химический состав

По химическому составу она относится к категории углеродистых легированных сталей. В соответствие с установленным стандартом допускается следующий состав элементов. Как и в любой стали, основу составляет железо. В качестве добавок допускается углерод – в количестве 1,25-1,4, кремния до 0,4. Легирующих добавок: марганца – не более 0,45, хрома – до 0,7, никеля – до 0,35, ванадия более 0,25.

Физические свойства

Основные физические свойства соответствуют установленным ГОСТам и имеют следующие значения:

  • коэффициент линейного расширения изменяется от 11,9 (ТКЛР×106 1/град) при температуре в 100 °С до 14,9 (ТКЛР×106 1/град) при повышении температуры до 700 °С;
  • модуль упругости около 2,1МПа при нормальной температуре, понижается до коэффициента 1,89МПа при 900 °С и более;
  • плотность сплава не превышает 7680 кг/м3;
  • удельная теплоёмкость около 540 Дж/(кг×град);
  • удельное электрическое сопротивление R×109 Ом.
Структура стали 13ХФА при закалке от 930 °С

Структура стали 13ХФА при закалке от 930 °С

Металл имеет ярко выраженную феррито-перлитную структуру. В основном она имеет округлую форму, ориентированную в направлении возможной деформации, что определяет её свойства.

Механические свойства

Эти свойства 13ХФА определяется входящими в состав сплава химическими элементами. Основные числовые характеристики, полученные при температуре в 20 °С имеют следующие значения:

  • величина ударной вязкости составляет 196 кДж/м2;
  • допустимый предел кратковременной прочности находится в интервале от 502 до 686 МПа;
  • реализуемый предел текучести находится в интервале от 353МПа до 519 МПа;
  • максимальная величина относительного удлинения не превышает 25%.

Все приведенные свойства и характеристики соответствуют установленным требованиям ГОСТ для всех изделий из 13ХФА.

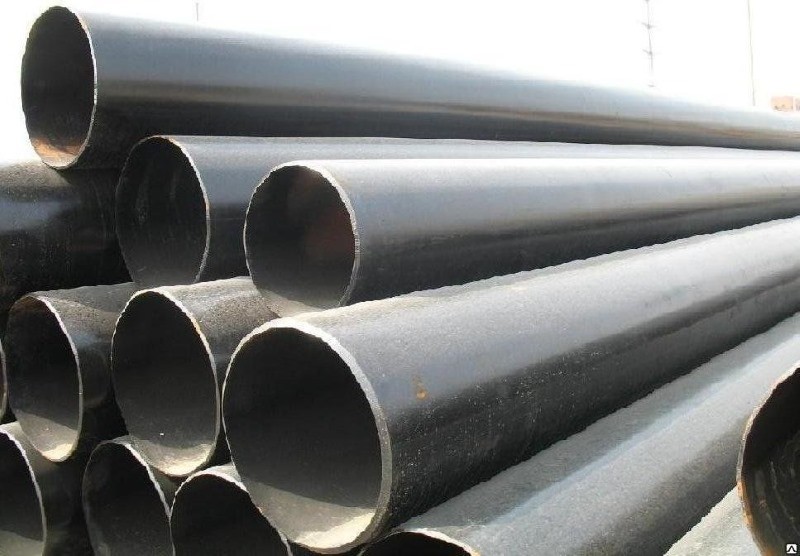

Труба бесшовная 325х8 мм 13хфа

Труба бесшовная 325х8 мм 13хфа

13ХФА обладает определёнными достоинствами, что позволяет использовать её для решения целого круга специфических задач. К таким достоинствам относятся:

  • устойчивость к длительному воздействию низких и высоких температур (от -60 °С до +40 °С);
  • может выдерживать достаточно высокие внешние физические нагрузки (что свидетельствует о хороших показателях прочности);
  • высокая износоустойчивость;
  • все изделия обладают отличной свариваемостью;
  • транспортируемые внутри таких труб растворы могут нагреваться до 40 °С;
  • трубы, изготовленные из этого материала, способны выдержать внутреннее давление вплоть до 7,4 МПа;
  • 13ХФА очень стойкая к образованию различного вида трещин (сульфидных или водородных).

Способы обработки и существующие аналоги

Марка 13ХФА достаточно легко подвергается основным способам обработки:

  • резанию механическим инструментом;
  • основным видам сварке;
  • ковке;
  • обычной инструментальной обработке.

Для поперечного или продольного резания, выпускаемых изделий, не требуется специального инструмента. Об этом свидетельствуют физические и механические свойства сплава. Свариваемость такого сплава не имеет ограничений. Его можно подвергать ковке уже при температуре более 860 °С. Произведенные исследования выпускаемого металла показали, что он не флокеночувствителен.

Наличие в сплаве необходимых легирующих добавок приводит к появлению специфических, так называемых закалочных структур. Во время сварки их образование может привести к снижению стойкости от холодных и горячих трещин. При сильном перегреве снижаться стойкость к хрупкому разрушению. Этот эффект вызван образованием увеличенного аустенитного зерна.

Наличие легирующих добавок, положительно влияет не только антикорроизийные свойства, но и на стойкость к перегреву. Происходит повышение ударной вязкости у границ образованного шва. Значительно повышается надёжность места сварки.

Область применения 13ХФА

Металл марки 13ХФА ГОСТ 4543-71 применяется для производства труб по так называемой бесшовной технологии. Сохранением своих механических и физических свойств даже при длительном  воздействии, как высоких, так и низких температур. Такие трубы выпускаются длиной от 4 метров до 12,5 метров. В качестве дополнительной продукции производят различные виды трубных заготовок, широкий набор арматуры для соединений (трубные переходы, наконечники, фланцы и так далее).

Вся производимая продукция в основном используется в нефтяной и газовой промышленности.

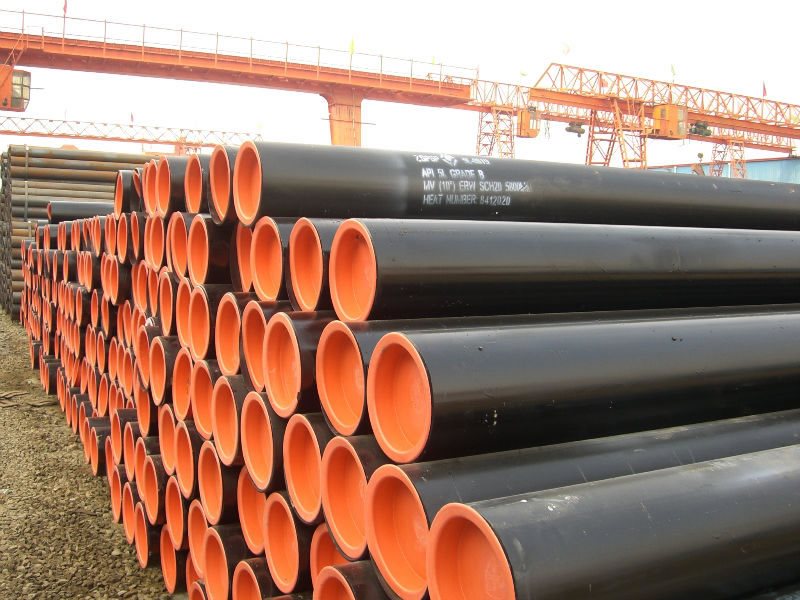

Бесшовные нефтегазовые трубы 13хфа

Бесшовные нефтегазовые трубы 13хфа

В этих отраслях подобные изделия используют:

  • в транспортных системах для перекачки нефти и газа;
  • в технологических трубопроводах на буровых вышках и добывающих скважинах;
  • входит в состав оборудования для поддерживания необходимого пластового давления, особенно в районах с очень низкой температурой. Особенно в регионах с температурой до -60 °С;
  • на добывающих и транспортных системах в районе с жарким климатом, до +40 °С;
  • в транспортных системах, внутри которых транспортируемые компоненты могут прогреваться до 40 °С. С рабочим давлением внутри трубы вплоть до 7,4 МПа.
  • в трубопроводах внутри добывающих систем для доставки сырой нефти из глубины скважин.

Отечественными аналогами стали 13ХФА в соответствии с установленными стандартами являются 15ХФА, 20ХФА и 09СФА. Прямых аналогов марок иностранного производства, которые бы соответствовали стали 13ХФА, найти достаточно проблематично. Поэтому сравнение производят по классу прочности. У 13ХФА он равен К52.
