Сталь 10ХСНД  является конструкционной хромокремниеникелевой низколегированной сталью. Расшифровка стали говорит о следующих характеристиках. Первое двузначное число указывает на примерное содержание углерода, буквы указывают на наличие химических элементов, как указывает государственный стандарт, Х – наличие хрома, С – кремния, Н – никеля и Д — меди. Выпускается подобный сплав в форме листового проката, уголка, швеллера, полосы, брусков и труб различных диаметров.

Сталь 10ХСНД

Сталь 10ХСНД

Состав и характеристики металла

Химический состав

Эта марка стали относится к категории низкоуглеродистых сталей. Государственный стандарт определяет следующий химический состав сплава. Она состоит из 96% железа, 0,12% углерода, около 1% хрома, на такие элементы как медь, кремний, марганец и никель приходится по 0,8%. Такой состав стали 10ХСНД  соответствует ГОСТ.

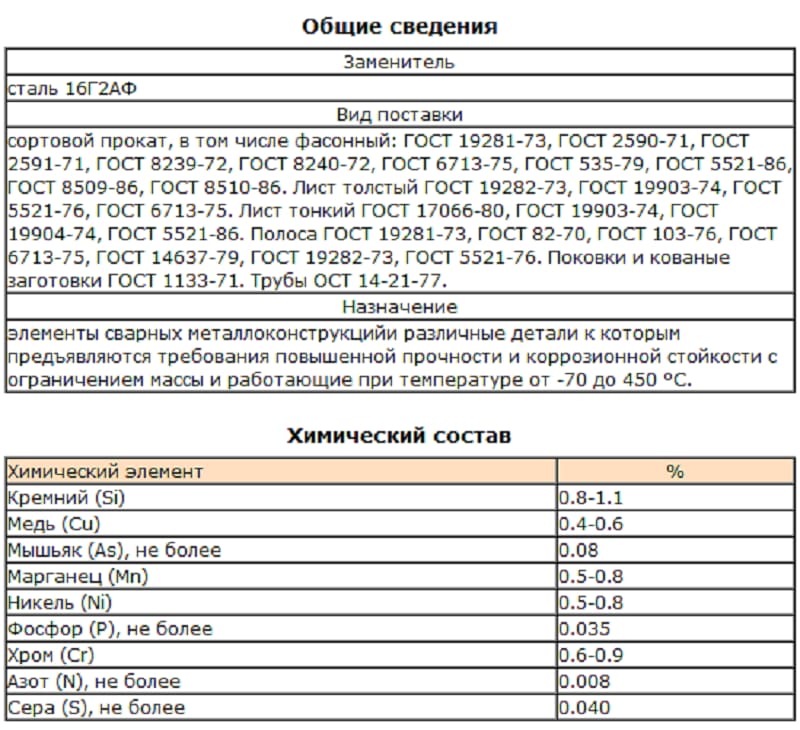

Химический состав марки 10ХСНД

Химический состав марки 10ХСНД

Физические свойства

Основные физические свойства соответствуют установленным гостам и имеют следующие значения:

  • коэффициент линейного расширения составляет 40 Вт/(м×град);
  • модуль упругости от 1,97 МПа при температуре 100 °С, понижается до коэффициента 1,25 МПа при температуре 900 °С и более;
  • плотность сплава около 7800 кг/м3;
  • удельная теплоёмкость около 500 Дж/(кг×град);
  • удельное электрическое сопротивление R×109 Ом.

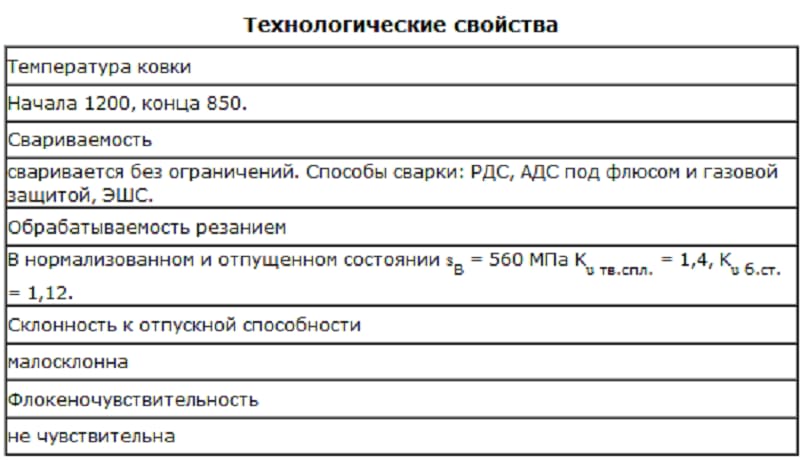

Технологические свойства стали 10ХСНД

Технологические свойства стали 10ХСНД

Механические свойства

Механические свойства стали 10ХСНД  определяется входящими в состав сплава химическими элементами. Основные механические свойства при температуре в 20 °С находятся в пределах следующих значений:

  • ударная вязкость KCU равна 290 кДж/м2;
  • предел кратковременной прочности находится в интервале от 510 до 685 МПа;
  • предел текучести равен 390 МПа;
  • относительное удлинение достигает 19%.

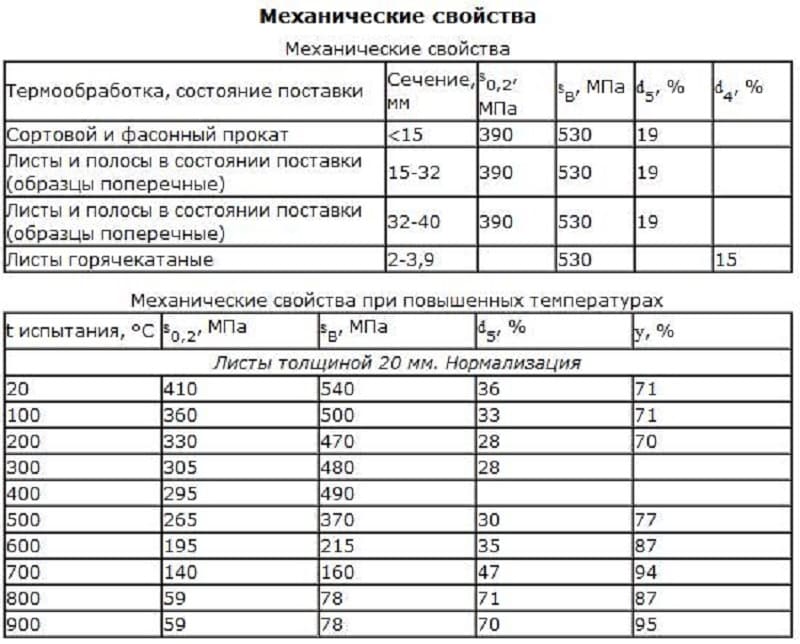

Механические свойства марки 10ХСНД

Механические свойства марки 10ХСНД

Все приведенные характеристики удовлетворяют требованиям, установленным ГОСТ для всего сортамента стали 10ХСНД .

Скачать ГОСТ 19281-2014

К достоинствам стали 10ХСНД  можно отнести:

  • устойчивость к длительному воздействию высоких и низких температур;
  • хорошие показатели прочности;
  • высокая износоустойчивость;
  • отличная свариваемость.

Способы обработки и существующие аналоги

Этот сплав достаточно легко подвергается основным способам обработки:

  • резанию;
  • сварке;
  • ковке;
  • инструментальной обработке.

Для резания, выпускаемого проката, не требуется специального прочного инструмента. Это видно из физических и механических свойств. Свариваемость такого сплава не имеет ограничений и производится всеми известными способами. Его можно подвергать ковке в интервале температур, от верхнего предела в 1200 °С до нижнего в 850 °С. Произведенные испытания после такой обработки показали, что этот металл не флокеночувствителен и не имеет склонности к отпускной хрупкости.

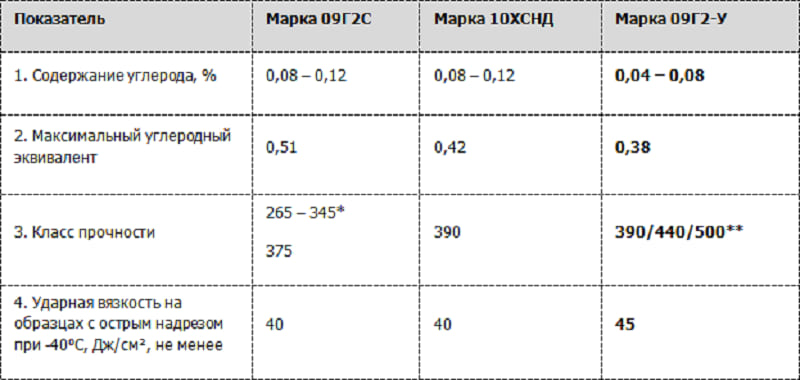

Сравнение стали 10ХСНД с аналогами

Сравнение стали 10ХСНД с аналогами

Однако наличие в сплаве легирующих добавок приводит к появлению специфических закалочных структур. Их образование во время сварки может привести к снижению стойкости от образования так называемых холодных и горячих трещин. Наибольшие трудности возникают при необходимости получения хорошей ударной вязкости металла в районе шва. При перегреве может снижаться стойкость к хрупкому разрушению. Это вызвано возможностью появления увеличенного аустенитного зерна.

Вместе с тем, наличие легирующих добавок, оказывает положительное влияние на стойкость к перегреву во время сварки. Особенно это характерно при таких видах сварки, как электрошлаковая. В этом случае повышается ударная вязкость непосредственно у границ образованного шва и повышает надёжность сплавления.

После проведения сварочных работ выполняют термическую обработку. При проведении такой обработки удаётся снять остаточные напряжения, которые всегда возникают при проведении сварочных операций. Кроме этого происходит улучшение структуры самого металла и образованного шва.

Область применения 10ХСНД

Свойства этого металла позволяют применять его для сборки металлоконструкций, которые планируется использовать как при низких, так и при высоких температурах. Изделия из него могут эксплуатироваться в широком диапазоне температур, от -70 °С до +700 °С.

В последнее время область применения этого металла достаточно расширилась. Её применяют в следующих областях:

  • строительная отрасль;
  • производство дорожной и строительной техники;
  • изготовление горнодобывающей техники;
  • лесозаготовительные и сельскохозяйственные машины;
  • механизмы для переработки строительных и металлических отходов.

В строительной сфере эта марка применяется для изготовления различных конструкций, в том числе и крупногабаритных (арок и пролётов мостов, несущих элементов зданий).

Для дорожной и горнодобывающей техники из неё изготавливают ковши и отдельные детали ковшей экскаваторов, бульдозеров.

Широко применяется подобный металл при изготовлении различных рыхлителей, мощных гидравлических ножниц.

В сельскохозяйственном машиностроении из этой стали производят лемеха плугов, элементы отжимных прессов. Для лесозаготовителей производят захваты лесопогрузчиков, отвалы бульдозеров. В переработке строительных материалов и отходов металла изготавливают специальные ножи для шредера, гидравлических ножниц, футеровки.

Отечественными аналогами 10ХСНД  являются стали, имеющие следующие обозначения — 10ХСНД А, 16Г2АФ, С390. Из зарубежных аналогов очень близка по свойствам сталь, произведенная в Болгарии, с маркировкой 10ChSND.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.


Порекомендуйте эту статью:
Оцените статью:
Очень плохоПлохоСреднеХорошоотлично (голосов: 4, в среднем: 4,50 из 5)
Загрузка...


Наверх!

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:

Подпишитесь на нашу рассылку! Будьте в курсе новинок, современных трендов, технологий!
