Решение научно-технических задач часто связано с поиском материалов, обладающих свойствами, которых нет у природных материалов. К таким прогрессивным разработкам можно отнести прецизионные сплавы, в частности, инвар.

Инвар

Инвар

Под прецизионными сплавами понимают такие металлические сплавы, которые придают выбранному основному металлу дополнительные, заранее заданные свойства. Иногда удаётся получить уникальные физические, химические или механические свойства. Итоговый результат определяется процентным соотношением каждого из металлов в сплаве. Для получения подобных сплавов используют следующие металлы: железо, никель, медь, кобальт и многие другие.

Очень интересную группу составляют прецизионные сплавы, обладающие так называемыми аномальными свойствами. Например, у них практически не изменяются, или изменяются в небольших пределах физические свойства при изменении внешних воздействий:

  • температуры внешней среды;
  • величины и свойств магнитного и электрического полей (амплитуды, частоты, фазы и поляризации);
  • увеличение или ослабление механических нагрузок;
  • воздействия реактивных сред.

Наиболее применяемых подобных сплавов насчитывается около двенадцати. Самые распространённые: инвар (магнитный сплав железа с никелем), элинвар, константан, перминвар, манганин.

Инвар получил своё название от латинского слова «неизменный». Он создан достаточно давно — ещё в 1896 году швейцарским химиком и металлургом Гийомом. Однако свойства этого сплава были оценены по достоинству гораздо позже. Сам автор за это открытие получил Нобелевскую премию по физике. Особое внимание обратили на физико-химические свойства инвара разработчики точной измерительной техники.

Физико-химические свойства инвара

Инвар — это сплав железа с никелем. Процентные соотношения этих металлов распределяются следующим образом: железо – 64%. Никель -36%. Сам сплав с латинским названием «Invar» как торговая марка зарегистрирован компанией ArcelorMital. Тем не менее, она не обладает всеми правами на изготовление инвара. В России этот сплав изготавливается по ГОСТ со своим наименованием. Наиболее распространённым и часто используемым, считается инвар 36Н.

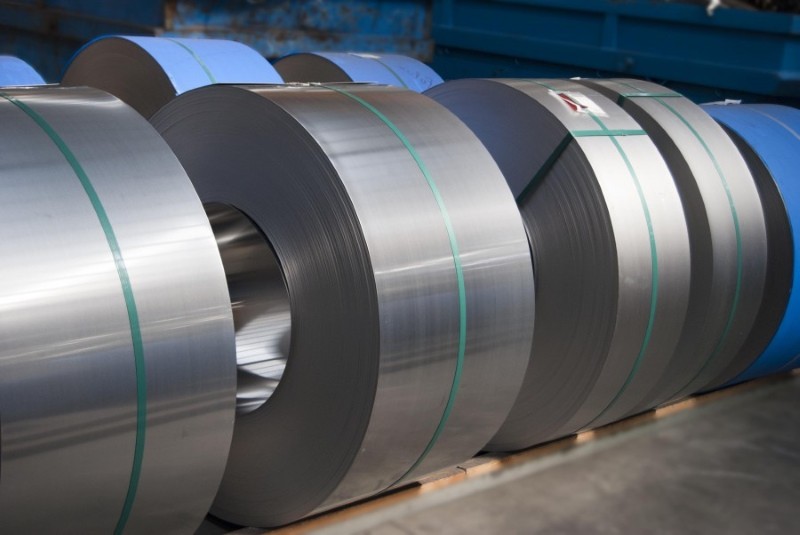

Внешний вид сплава

Внешний вид сплава

К физически свойствам относятся:

  • Коэффициент теплового расширения. Он достаточно низкий при очень широком диапазоне температуры (от -80°C до +100°C).
  • Температура плавления. Она составляет 1430°C.
  • Предел механической прочности равен 49 кгс/мм2.
  • Плотность стандартного сплава составляет 8130 кг/м³,

Эти уникальные физические характеристики объясняются следующими химическими свойствами:

  • Имеет характерно выраженную однофазную структуру.
  • Маленький коэффициент теплового расширения объясняется тем, что при нагреве общее тепловое расширение компенсируется магнитострикционным снижением объёмного показателя.

Для улучшения характеристик его подвергают различным видам механической обработки. Чтобы повысить прочность проводят холодную пластическую деформацию, а затем термообработку при низкой температуре. Повышение стойкости к коррозии достигается специальной полировкой. Высокой устойчивости к воздействию агрессивной внешней среды добиваются нанесением специальных защитных покрытий.

Часто на практике применяются две разновидности инвара: суперинвар с пониженным коэффициентом линейного расширения и нержавеющий инвар, в состав которого входит железо (почти 37%), кобальт (не менее 54%), хром (около 9%).

Применение инвара

Данный сплав железа с никелем изготавливается в форме проволоки или тонкой плоской ленты. Иногда по требованию заказчика ему придают другую форму. Это могут быть: небольшие по размеру листы, прутки или лента. Улучшение свойств обеспечивается за счёт создания особых технологических условий: плавки, последующей термической обработки, специфической деформации и обработки поверхности.

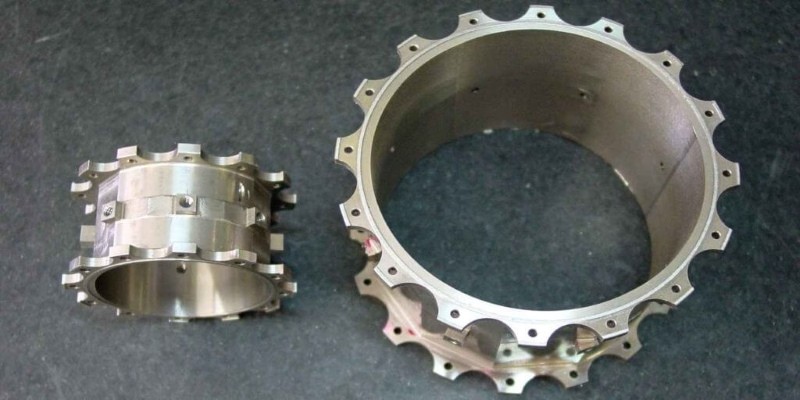

Детали из инвара

Детали из инвара

Инвар используется для производства некоторых деталей приборов, измерительной и экспериментальной аппаратуры, которые не должны менять свои линейные размеры в зависимости от изменений окружающей температуры. Из этого сплава изготавливают различные датчики, преобразователи энергии, одну из составляющих биметаллических элементов. Благодаря своим характеристикам он использовался для производства эталонов длины и массы.

Инвар применяется также в бытовой технике: телевизорах, радиоприёмниках, аудио и видеомагнитофонах, некоторых моделях высокоточных маятниковых часах.

Небольшие размеры деталей, сложность и высокая стоимость производства требует аккуратного обращения с аппаратурой, имеющей в своём составе прецизионные сплавы, такие как инвар.

Разновидности инвара применяются при производстве переходов металл-стекло, мембранных ёмкостей для перевозки сжиженного газа, в микроэлектронике в качестве подложек чипов, корпусов лазерных установок, волноводов. В последнее время разработана надёжная методика сварки. Это позволило значительно расширить область его применения.
