Мотопила – мощный прибор для распила древесины, который приводится в действие при помощи двигателя внутреннего сгорания. Такая вещь незаменима как для строительства, так и для мелких работ на приусадебном участке. Её простое строение гарантирует долговечность, а с обслуживанием справиться любой человек.

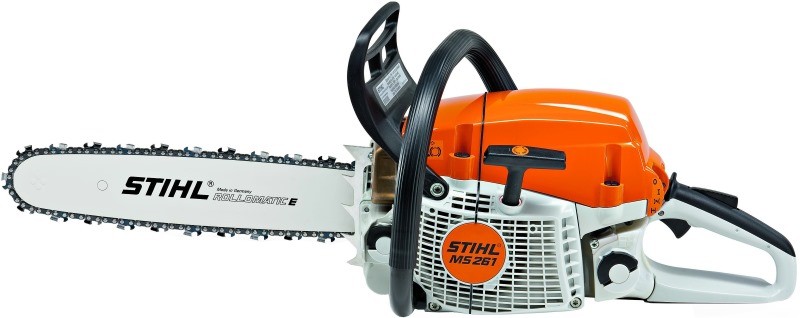

Устройство бензопилы

Устройство бензопилы

Есть три разновидности этих предметов:

  • бытовые – рассчитаны на небольшую нагрузку и короткий срок эксплуатации, но это компенсируется маленьким весом и удобством;
  • полупрофессиональные – имеют повышенную мощность и могут использоваться на лесоповале. Такие модели наделены ограниченным временем распила (8-10 часов);
  • профессиональные – этот класс используют в любых условиях, а механизмы сделаны из прочных составляющих.

Все модели работают по одинаковому принципу, и обладают схожими запчастями.

Общее устройство

Внутренние детали скрыты за пластиковым или металлическим корпусом. Сверху имеется крышка, открытие которой даст доступ к элементам питания и пуска. Основная часть выглядит в виде шины с натянутой цепью, а со стороны бензомоторного отсека находится трос для ручного запуска стартера. Также в устройство бензопилы входят педали управления, которые располагаются на рабочей ручке, две заливные горловины (одна для смазывающей жидкости, вторая для топлива) и регулятор оборотов.

Конструкция и работа отдельных агрегатов

Конструкция бензопилы устроена таким образом, что для её эксплуатации смешивается топливо с маслом. Затем этот раствор заливается в бензобак, откуда он доставляется в движок и воспламеняется при помощи искры. Далее мотор и цепной тракт функционируют независимо, и чтобы привести в движение режущую сторону, следует нажать на кнопку дроссели.

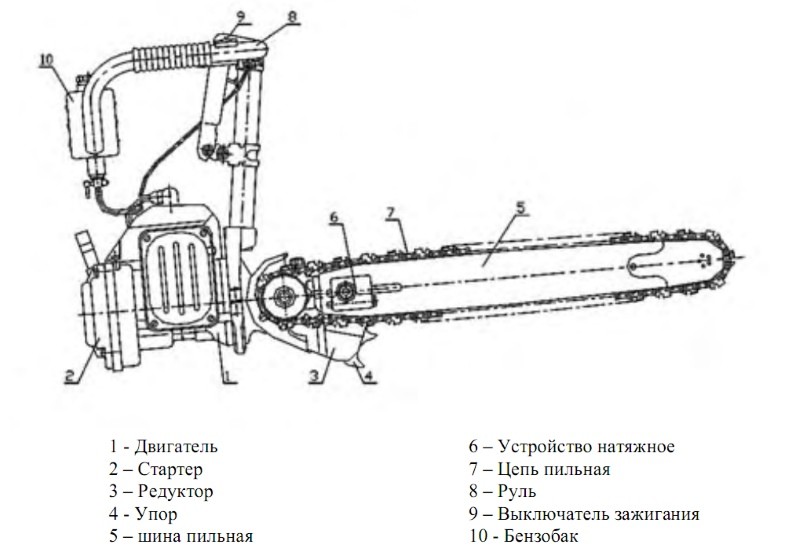

Схема бензопилы Урал

Схема бензопилы Урал

Перед каждым процессом важно осматривать доступные элементы конструкции бензопилы на исправность: цепь должна быть хорошо натянута, подвижные механизмы смазаны, воздушный фильтр был в надлежащем состоянии. По окончанию разрезки рекомендуется очистить инструмент от грязи и стружки.

Система зажигания

Устройство современных бензиновых пил имеет бесконтактное электрическое средство пуска. Благодаря такой структуре потребителю больше не нужно мучиться с регулировкой зазора и очисткой контактов. Сюда входят следующие детали:

  • маховик с магнитами;
  • схема;
  • свеча;
  • провод для высокого напряжения;
  • зажигание.

Повороты вала создают электрические сигналы, которые через схему поступают на свечу. В результате жидкость воспламеняется.

Карбюраторный узел

Задача этого приспособления – смешивание топливной смеси с кислородом. За подачу воздуха в карбюратор отвечает аэродинамическая труба с заслонкой. Также внутри агрегата есть поплавок, который регулирует положение створки. Когда включается двигатель бензопилы, открывается клапан, кислород попадает в диффузор, смешивается с горючим и двигается в полости цилиндров.

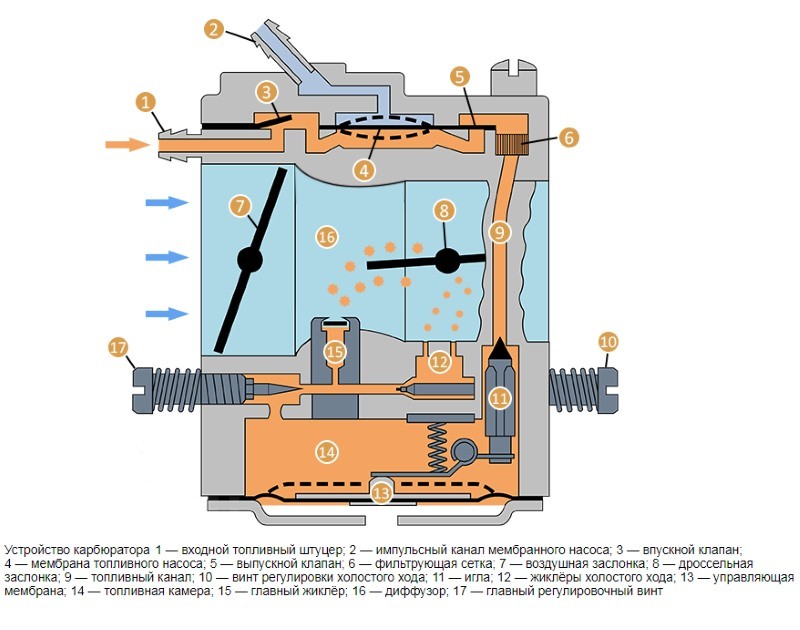

Схема карбюратора

Схема карбюратора

Рукояткой газа регулируется ширина открыт створки, что приводит к увеличенному притоку воздуха и повышению скорости движения поршня.

Механизм сцепления

В современные пилы установлено центробежное сцепление, которое срабатывает автоматически после нажатия на клавишу дроссели. За притягивание вала ответственны пружины, расслабляющиеся в соответствии с увеличением частоты вращений. Далее вращается барабан, и пильная цепочка начинает приходить в действие. С наружной стороны расположена стопорная лента, блокирующая случайную активацию пилы. За состоянием блокировки важно следить очень внимательно, ведь неправильное применение может привести как к поломке инструмента, так и к травме человека.

Топливное оборудование

Устройство скомплектовано из трёх составляющих:

  • фильтр;
  • карбюратор;
  • насос.

Горючее из бака поступает по шлангу в узел смешивания топлива, минуя бензофильтр (он находится на конце трубы, которая погружена в бензин). Чтобы облегчить процедуру старта топливная система каждой бензопилы оснащена ручной помпой. Им доставляется бензин прямо в карбюратор, что поможет произвести старт гораздо быстрее.

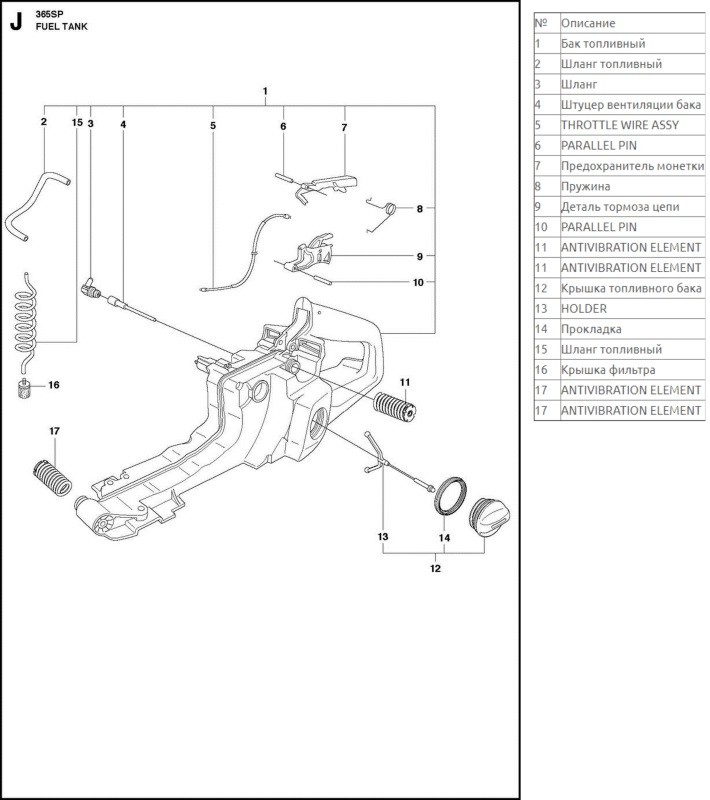

Топливный бак бензопилы

Топливный бак бензопилы

Более дорогостоящие разновидности пил обладают механическим насосом, действующим вместе с прокручиванием стартера. Для возврата излишков прикреплена трубка, направленная обратно в бак.

Чистка от газов

Для поступления качественной смеси в бензомоторную часть необходимо удалять лишние испарения. За эту функцию отвечают фильтрующие части предварительной и тонкой очистки. Также в холодную пору устанавливается дополнительный элемент, блокирующий попадание снега. Однако эта структура состоит из плотного материала, что негативно сказывается на мощности. В остальное время устанавливаются стандартные фильтры из капрона, поролона и аналогичных материалов.
Удаление выхлопов происходит при обороте маховика, который выбрасывает испарения через специальный патрубок. Регулярная проверка данной структуры – обязательное условие. В противном случае это станет причиной снижения производительности.

Устройство стартера

Он сделан из барабана с тросиком, возвратной пружины и корпуса. Подобный комплект прикреплён к коленчатому валу так, что при резком вытягивании ручки происходит прокручивание. Затем пружина возвращает всё в исходное положение. Запустить мотор с первого раза вряд ли получиться, и для этого следует приложить определённое физическое усилие.

Однако имеется возможность ускорить эту процедуру, если обогатить систему смесью из бензобака. Также данное раскручивание позволяет получить искру, благодаря которой возникает воспламенение. Чтобы остановить работу достаточно нажать на кнопку выключения.

Остановка режущей цепочки

Мотопила относится к приборам повышенной опасности. Поэтому здесь необходим тормоз режущей цепи бензопилы. Он нужен для остановки в случае сильного удара, который с долей вероятности отбросит устройство в человека. Также вращение прекращается если цепочка разорвётся в процессе удара. Все это называется инертным типом тормозов. Но есть и другая (ручная) разновидность тормоза. Она помогает остановить раскрутку воздействием на соответствующую рукоятку. Нужно отметить, что перед распилкой важно убедиться в качестве срабатывания тормозной ленты. Использовать пилу с неисправным стопором опасно для здоровья.
