Строительный фен своими руками

Строительный фен своими руками

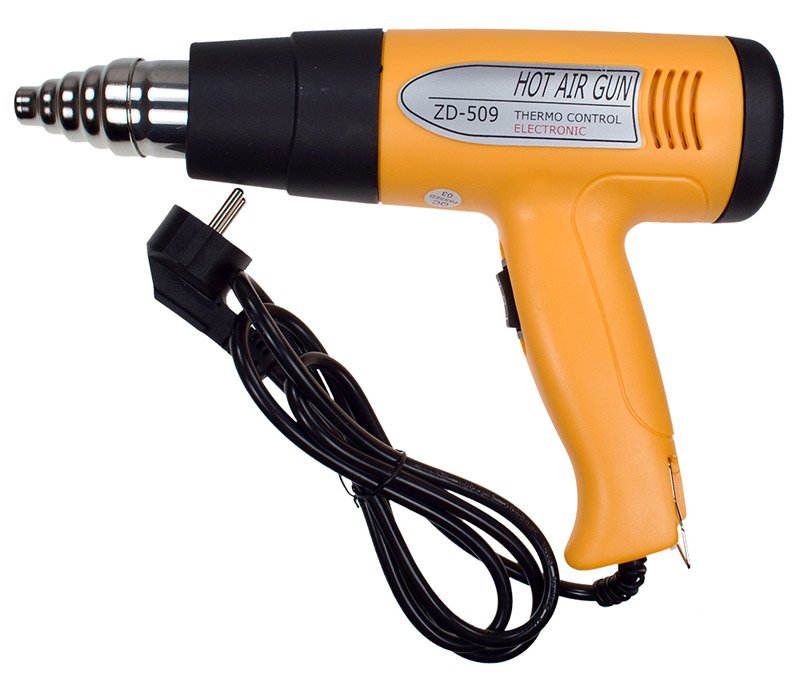

Что такое строительный фен

Парикмахерский фен нагревает воздух до 60 °С и имеет ограниченную мощность, чтобы избежать ожога волос и кожи головы. Его строительная модификация, предназначенная для бесконтактного нагрева деталей и поверхностей, может развивать температуру до 650 °С, имеет большую производительность.

Строительная модификация фена предназначена для продолжительной работы. Для этого при его изготовлении применяют термостойкие материалы и системы поддержания постоянной температуры и контроля перегрева.

Устройство поставляется вместе с набором насадок, по-разному формирующих форму потока горячего воздуха. Специальные насадки позволяют не только прогревать поверхности и удалять с них старые покрытия, но и сваривать листовые полимерные материалы и даже спаивать полипропиленовые трубы.

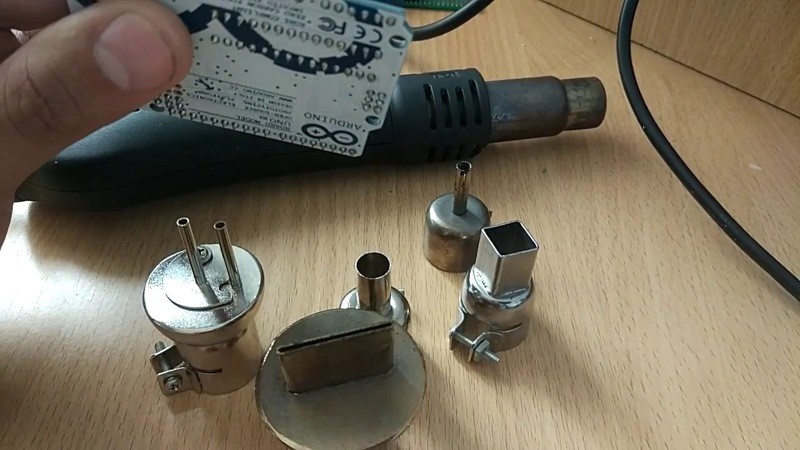

Насадки для строительного фена

Насадки для строительного фена

На рынке представлены десятки моделей фенов разной функциональности и от разных производителей. Несмотря на это, простота конструкции прибора позволяет изготовить его своими руками.

Возможности строительного фена

До того, как начать изготовление прибора своими руками, разумно будет рассмотреть, какими же возможностями обладает это устройство. Самое частое применение аппарата — в строительстве:

  • Размягчение и удаление старых лакокрасочных и пленочных покрытий, элементов пластикового декора без использования сильнодействующих и опасных для здоровья растворителей и при минимальном механическом воздействии.
  • Гибка пластмассовых труб без применения громоздких трубогибов, в любом месте, любого диаметра и под любым требуемым углом.
  • Разогрев и расплавление битумов, воска, смол при подготовке к их нанесению.
  • Сушка стройматериалов, покрытий.
  • Пайка медных труб оловянным припоем.
  • Пайка полипропиленовых труб и фитингов.

Не меньше вариантов применения и при ремонте и устранении бытовых неурядиц своими руками:

  • Откручивание прикипевших гаек.
  • Разморозка систем отопления и водоснабжения.
  • Оттаивание заледеневших замков, дверей, окон.
  • Спайка пластикового шланга.
  • Удаление наклеек, этикеток и т.п.
  • Сушка стен и потолка после потопа от соседей.
  • Надежный розжиг мангала, невзирая на погодные условия.
Сварка строительным феном

Сварка строительным феном

Высоко ценят фены и работники автосервиса. С их помощью удаляют старую краску и выправляют вмятины на бамперах и пластиковых деталях кузова автомобиля.

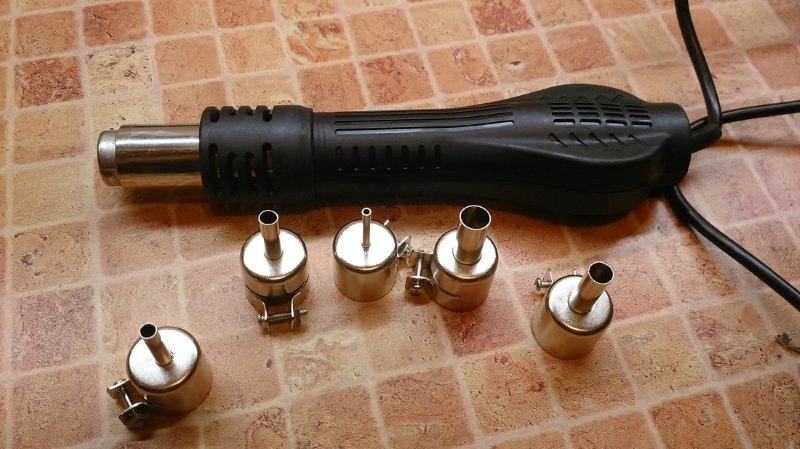

Формы насадок

Насадка, формирующая поток горячего воздуха – главный рабочий орган устройства. В зависимости от формы насадки она предназначается для конкретного круга работ:

  • Плоские. Формируют широкий плоский поток. Используются для снятия лакокрасочных и пленочных покрытий, обоев, направленной деформации листов пластмассы.
  • Круглые. Формируют поток цилиндрической формы, применяются при работе с медными трубами.
  • Рефлектор. Имеют закругленный лепесток, формирующий кольцевой полок. Используются при гибке пластиковых труб
  • Щелевые. Создают узкий плоский поток высокой интенсивности. С их помощью сваривают листы пластмассы.
  • Боковые. Используются для снятия покрытий и загрязнений с оконных рам. Имеют отдельный лепесток для защиты стекла.
  • Режущие. Создают еще более узкий плоский поток, применяются для раскройки пенопластовых листов.
  • Кольцевые. Создают поток в виде кольца. Применяются при сварке полипропиленовых труб.

Изготовленный своими силами строительный фен может использовать все эти насадки, достаточно изготовить его сопло с соответствующим диаметром. Насадки можно изготовить из листового металла и своими руками.

Устройство и чертежи конструкции

Принципиальное устройство строительного фена похоже на конструкцию бытового парикмахерского прибора. Основные узлы — это:

  • Корпус с рукояткой, воздухозаборным отверстием и соплом.
  • Электронагреватель.
  • Вентилятор.
  • Схема и органы управления.

Принцип работы также весьма прост:

  • Холодный воздух втягивается вентилятором через отверстия в задней части.
  • Далее воздух прогоняется через электронагреватель. Там воздух нагревается.
  • Нагретый воздух выбрасывается под напором через сопло. Насадка придает нагретому потоку заданную форму.
  • Система управления поддерживает постоянную температуру нагревателя и обороты двигателя.

Схема строительного фена включает в себя следующие основные блоки:

  • преобразователь напряжения;
  • блок управления электродвигателем;
  • блок управление электронагревателем.

Производительность прибора определяется мощностью двигателя и находится в диапазоне 120-650 литров в минуту.

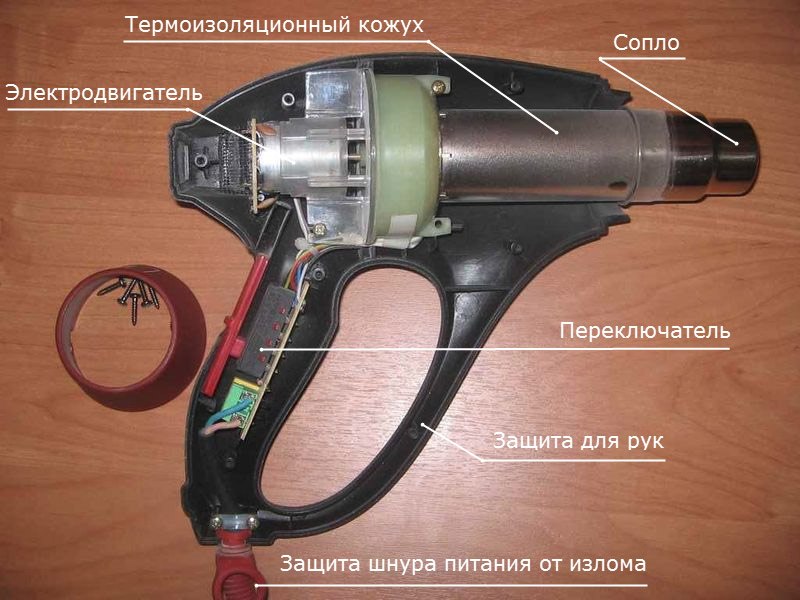

Конструкция строительного фена

Конструкция строительного фена

Строительные фены, предлагаемые на современном рынке, в зависимости от комплектации конкретной модели снабжаются и некоторыми дополнительными функциями, такими, как:

  • Система управления производительностью.
  • Ступенчатая регулировка силы нагрева.
  • Плавная регулировка температуры.
  • Светодиодная и жидкокристаллическая индикация основных параметров работы.

Большинство этих дополнительных функций оправдывают себя лишь в узкоспециальных применениях.

Инструменты и материалы

Домашний мастер, обладающий средними навыками слесарных и электротехнических работ, вполне способен сделать прибор своими руками. Для продолжительного профессионального использования он не очень подойдет, но отогреть замерзшую трубу или снять слой старой краски сможет.

В качестве основы для сборки инструмента своими силами можно взять обычный бытовой фен. В нем придется заменить нагревательный элемент и выбросить все пластмассовые детали — ведь нагреваться строительный фен будут намного сильнее. Корпус придется подобрать керамический или сделать из металла.

Для изготовления устройства потребуется:

  • нихромовая спираль для электронагревателя;
  • металлические пластины для лопастей вентилятора;
  • медный кабель с поперечным сечением не менее 5 мм2;
  • резиновая трубка для тепловой защиты рукоятки
  • отрезок металлической тонкостенной трубы для сопла.
Самодельный фен

Самодельный фен

Из инструментов для изготовления фена своими руками понадобится дрель, паяльник, ручной слесарный инструмент, тиски и мультиметр.

Простая конструкция самодельного строительного фена

Перед началом изготовления строительного фена своими руками необходимо сделать чертежи или хотя бы эскиз. Это позволит вам избежать ошибок в размерах и многократных переделок.

Корпус

Изготовление своими руками строительного фена начинается с корпуса. Высокая температура, развиваемая нагревателем, не позволит применять для него пластмассу. Поэтому его надо согнуть на болванке из металлического листа и сварить контактной сваркой или соединить заклепками. Пайка не подойдет — при рабочей температуре фена олово расплавится.

Некоторые умельцы предлагают сделать корпус из высокотемпературного стекла, например, от колбы галогенного светильника большой мощности. Пилить его не стоит, возможно растрескивание. Для обработки стекла применяют хлопковую нитку, смоченную в керосине.

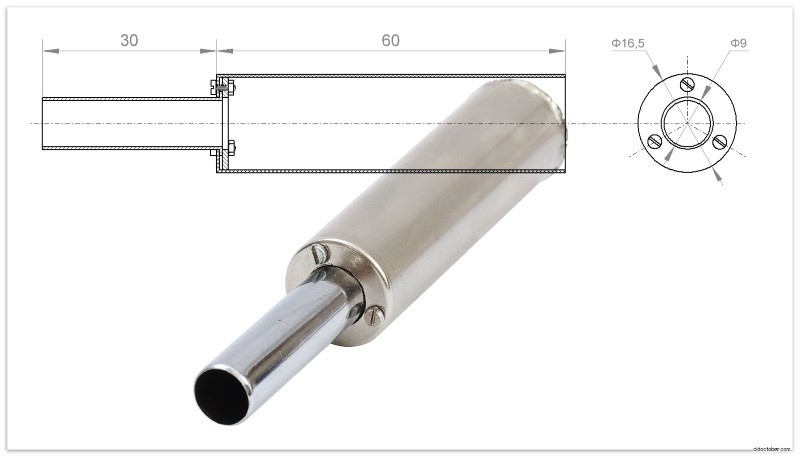

Чертеж самодельного корпуса

Чертеж самодельного корпуса

Нить наматывают по линии отреза, поджигают и сразу после прогорания опускают колбу в банку с водой. По линии нити появится ровный разлом.

Нагреватель

Это самый ответственный узел, к нему надо отнестись во всем возможным вниманием и тщательностью.

Наилучшим материалом для сердечника являются слюдяные пластины. Они обеспечивают свободное прохождение воздушного потока. Проще всего взять готовые от неисправного парикмахерского фена.

При расчете числа витков спирали лучше предусмотреть две отдельные секции разной длины, подключаемые поочередно или вместе. Так можно будет обеспечить двух- или трехступенчатую регулировку температуры.

Сначала следует замерить сопротивление метрового куска. Исходя из него, нужно рассчитать длину проволоки для нагревателя. Исходя их получившейся при расчете длины, намотка проводится непосредственно на конструкцию из слюдяных пластин, либо формируется спираль на палочке диаметром 5-8 мм. Далее на слюду наматывается уже спираль.

После намотки мультиметр должен показывать сопротивление:

  • для первой спирали: от 80 до 100 Ом;
  • для второй — от 200 до 250 Ом.

Намотанную на изолирующую конструкцию спираль следует разместить в корпусе нагревательного элемента таким образом, чтобы до наружных стенок оставалось по 4-6 мм.

Важно! при намотке и монтаже следите за тем, чтобы витки не касались друг друга. При намотке следует учитывать, что при нагревании проволока расширяется и провисает. Поэтому мотать нужно с небольшим натягом.

Вентилятор

Этот узел можно взять от бытового фена либо от  мощного компьютерного блока питания. Проверьте, чтобы его рабочее напряжение было 220 v переменного тока. Возможно и самостоятельное изготовление лопастей вентилятора из жестяных полосок.

Если схема управления бытового устройств исправна — из нее можно позаимствовать и регулятор оборотов.

Монтировать вентилятор нужно на максимально возможном удалении от электронагревателя.

Обязательно используйте термоизолирующие прокладки из фторопласта или текстолита.

Рукоятка

Если в качестве основы был выбран сломанный бытовой прибор, то и рукоять с переключателями разумно использовать от него же. Главное — не забыть о термоизоляции креплений к корпусу нагревательного элемента. Крепления также нужно отнести максимально далеко от зоны высоких температур.

Если же весь аппарат делается своими руками- то рукоятку лучше выполнить из дерева или толстого текстолита.

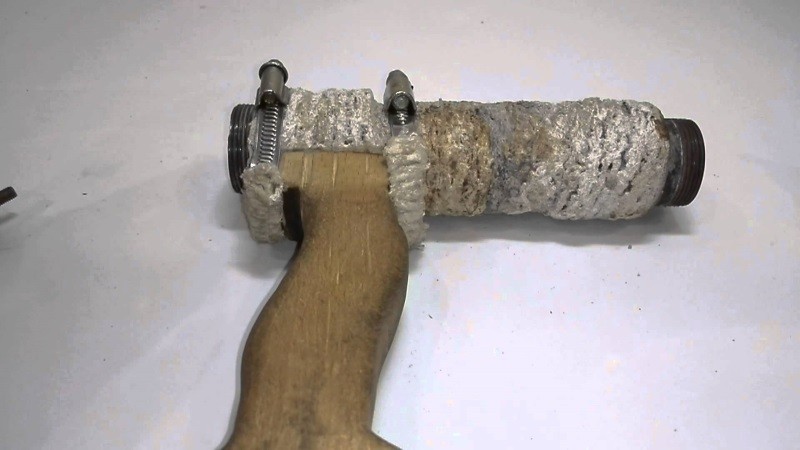

Самодельный паяльный фен с деревянной рукояткой

Самодельный паяльный фен с деревянной рукояткой

После крепления рукояти следует позаботиться о термоизоляции корпуса нагревателя и воздуховода. Обычно используют асбестовое или стекловолоконное полотно, полосками которого обматывают корпус. Теплоизоляция поможет избежать ожогов при случайном прикосновении и снизит непродуктивные потери тепла.

Электропроводка и выключатель

При изготовлении электрической схемы своими руками необходимо рассчитать электрические параметры прибора. При использовании 80-омной спирали и напряжении 220 вольт сила тока не превысит 2,8 ампер. Электрическая мощность, развиваемая устройством, получится около 550 ватт. Провода и переключатели нужно взять с двукратным запасом по току, во избежание обгорания контактов и преждевременного выхода из строя. При использовании двух режимов нагрева понадобится трехпозиционный выключатель, крайние позиции будут коммутировать по одной из спиралей, а среднее положение будет оставлено под состояние «Выключено».

На среднюю пару контактов подается входное напряжение, на крайние подключаем спирали. В устройствах промышленного типа нагреватель подключается последовательно с двигателем вентилятора. Это сделано для того, чтобы исключить включение спиралей без обдува их воздухом. Конструкцию, собираемую своим руками, можно сделать проще. Одним выключателем напряжение подается и на нагреватель, и на двигатель. В любом случае, если вентилятор по каким-либо причинам не включился, прибор следует немедленно отключить.

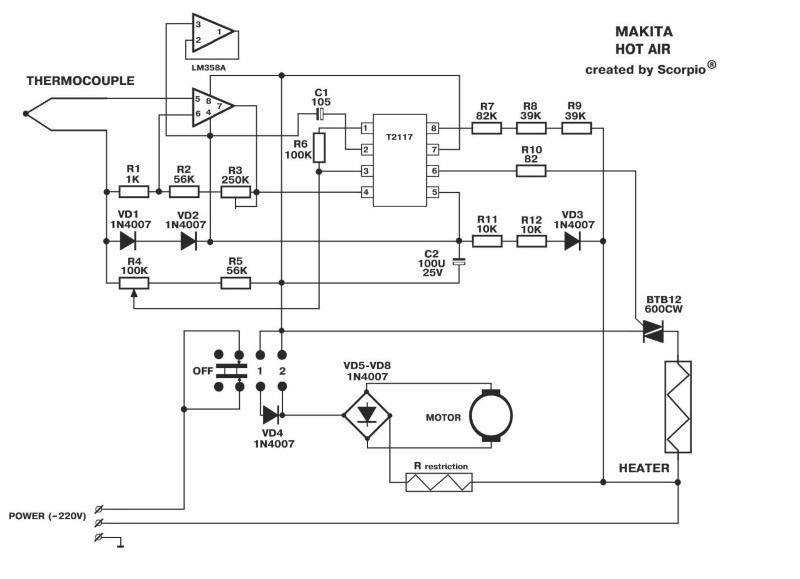

Схема фена Makita

Схема фена Makita

Строительный фен, собранный своими руками, готов к рабочим испытаниям. При первом включении следует внимательно прислушиваться и принюхиваться — нет ли где треска короткого замыкания или запаха гари.

Безопасность при изготовлении и работе

Несмотря на простоту конструкции, устройство является источником повышенной опасности. Неправильное обращение может привести к серьезным травмам или возникновению пожара. Следует соблюдать меры безопасности при изготовлении и использовании:

  • Не следует использовать прибор совместно с газовым оборудованием и рядом с открытым огнем.
  • При использовании прибора под рукой обязательно должен быть огнетушитель.
  • При снятии лакокрасочных покрытий следует обеспечить вытяжную вентиляцию или проводить работы на открытом воздухе. Нагретые краски могут выделять токсичные газы.
  • После использования устройство можно класть для остывания только на огнеупорную поверхность.
  • Перед первым практическим применением аппарата, собранного своими руками, проверьте его работу на малоценной детали.

Если включение нагревателя и вентилятора производится отдельными тумблерами, то нужно соблюдать последовательность: сначала подается воздушный поток, потом включается нагрев. Выключение проводится в обратном порядке.
