В производстве мебели соединение деревянными шпонками доказало свою долговечность. Возможности фрезера присадочного для шкантов позволяют значительно упростить разметку и производить сверление отверстий точно в размер, в несколько раз повысить производительность работы. За один заход выбираются сразу 2 места под посадку шпонок с точно фиксированным межцентровым расстоянием. Настройка угла наклона и других параметров аналогична конструкции фрезера для шкантов и пазов. Отличие в режущем инструменте и форме используемых шпонок.

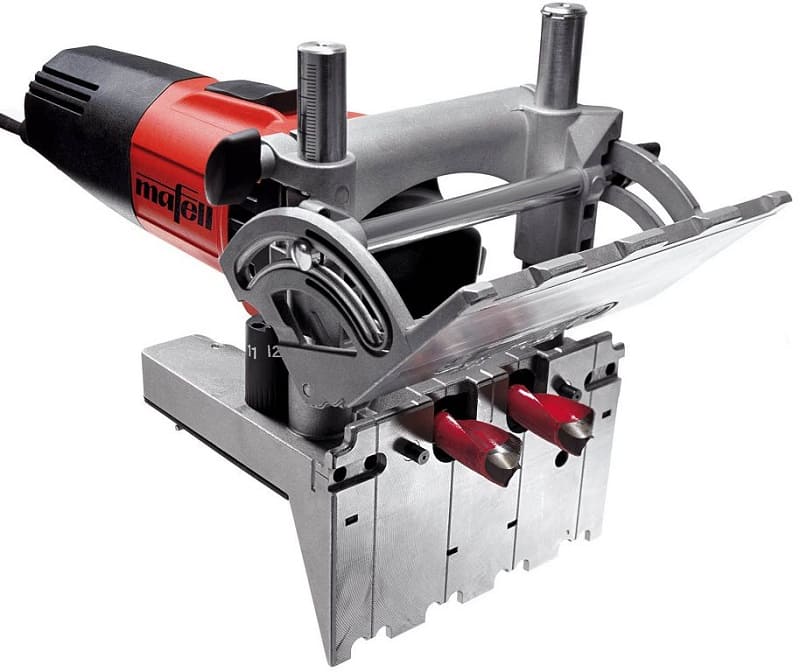

Присадочный фрезер для шкантов

Конструкция фрезера

Узкоспециализированный инструмент востребован при постоянном изготовлении мебели и других деревянных изделий с соединением элементов цилиндрическими деревянными шпильками. Конструкция присадочного фрезера на шкантах позволяет работать под любым углом и базироваться от торца и пласти. Основные узлы инструмента:

  • электродвигатель;
  • редуктор, передающий вращательный момент на 2 шпинделя;
  • база;
  • цилиндрические направляющие;
  • откидная платформа;
  • подпружиненные упоры;
  • угломер;
  • линейка;
  • регулировочные винты.

Особенность конструкции ручного присадочного фрезера в параллельной работе фрез. Вращение электродвигателя через редуктор передается на 2 шпинделя. Моторный узел движется по цилиндрическим направляющим. Базой устанавливается размер от плоскости доски до центра расположения шпонок. Откидная платформа выставляется на нужный угол работы от 45 до 90 градусов. Сбоку имеется шкала с градусами.

Глубину сверлений регулируют винтом на корпусе. На легких присадочных фрезерных станках она достигает размера 30–40 мм.

С двух сторон базы установлены подпружиненные упоры. Они выставляются на нужный размер от торца детали и позволяют делать все отверстия под шпонки на одинаковом расстоянии без разметки.

В цангах на шпинделях крепятся сразу 2 фрезы. Они работают синхронно. При движении моторного узла вдоль базы делают параллельные отверстия с межцентровым расстоянием 32 мм.

В комплект поставки присадочного фрезера входят:

  • присадочная фреза – по 2 шт каждого диаметра;
  • деревянные шканты;
  • ключи для замены инструмента и вращения регулировочных гаек.

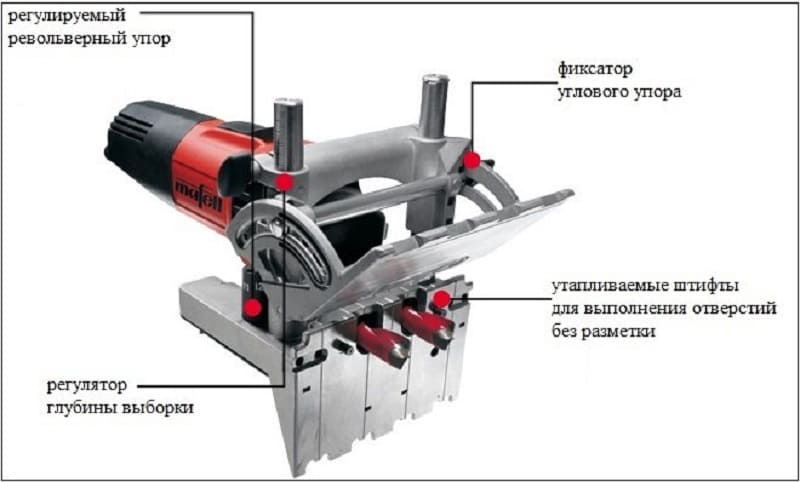

Устройство присадочного фрезера

Производители, заботясь об удобстве работы, могут положить в упаковку столярный клей, шлифовальную шкурку и другие вещи, необходимые для работы.

Назначение инструмента

Ручной присадочный фрезер под шканты предназначен для сверления глухих отверстий в древесных материалах, под соединения круглыми шпонками при производстве мебели.

При строительстве деревянных коттеджей и домов используют профессиональный присадочный фрезерный станок. С его помощью делают отверстия под стыковку бревен между собой в одной плоскости и угловые переплетения. Учитывая большие нагрузки на соединение, в круглые отверстия часто забивают квадратные шпонки, исключая их проворачивание и смещение.

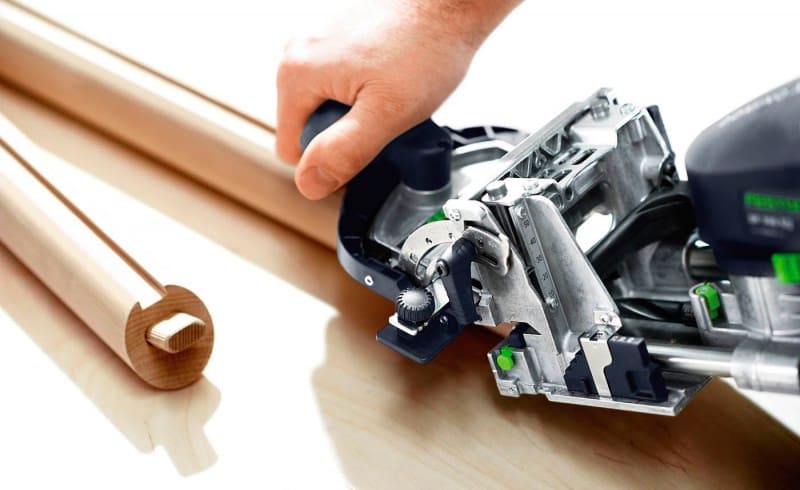

Работы присадочным фрезером

В домашних мастерских и на мебельных фабриках используют ручной фрезер под шканты. Он просверливает сразу 2 отверстия с нормированным расстоянием между центрами 32 мм. Настройка позволяет без разметки фрезеровать пазы в ответных деталях для соединений:

  • по кромке от торца;
  • по пласти заготовки от базовой кромки;
  • в угловых соединениях.

Глубина сверления в двух сопрягаемых деталях благодаря регулировке получается равной длине шкантов. При состыковке торцами размер шпонки делится пополам и прорезается в обеих деталях на одинаковую глубину. По пласти сверловка производится в размер примерно 60% толщины доски или стружечной плиты. Оставшийся размер фрезеруют в торце сопрягаемой детали.

Подпружиненные упоры настраиваются на размер от торца или другой базовой поверхности. Расположение их симметрично. В результате размер с обеих сторон выдерживается автоматически, без разметки. Соединение получается без смещения и перекосов.

Межцентровое расстояние 32 мм обеспечивается фиксированным расположением шпинделей и выдерживается точно. Разметка и сверление отверстий дрелью дают большую погрешность. Фрезы для присадочного фрезера имеют строго нормированный диаметр, соответствующий толщине шпонок. В основном используют 3 типоразмера инструмента с диаметром 6, 8 и 10 мм и цилиндрическим хвостовиком 8 мм. Отверстия под шканты 8–12 мм делают в основном концевыми цилиндрическими фрезами. Для меньшего диаметра применяют фрезу-сверло.

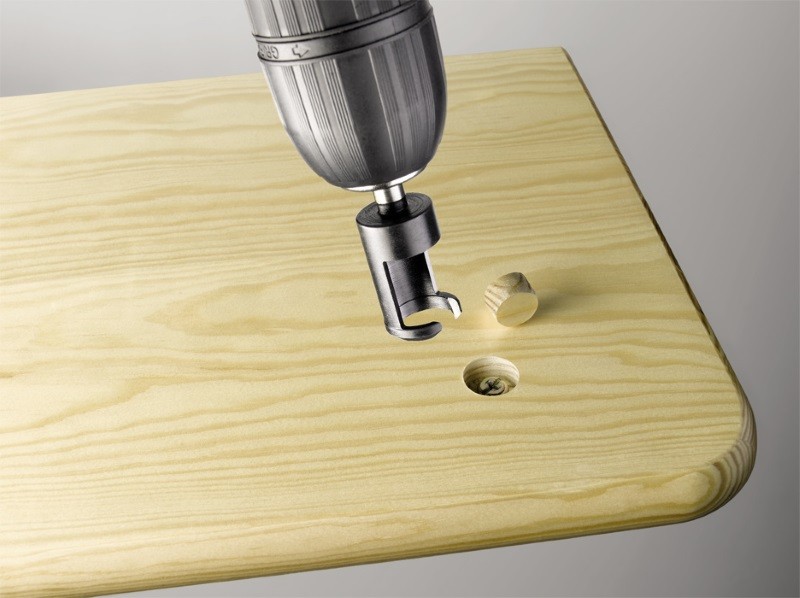

Фреза для шкантов

Шканты изготавливаются специальными фрезами, продающимися наборами и отдельно. Их можно устанавливать на дрель и попарно на присадочный фрезер. Из массива дерева вырезается длинный цилиндр с большой точностью по наружному диаметру и длине.
