Отрезные пилы по металлу  предназначены для точной и ровной нарезки различного пруткового и профильного металлопроката. Если требуется отрезать от трубы или арматуры несколько кусков- с этим делом успешно справится и угловая шлифмашина, или болгарка. Но вот если нужно нарезать большое количество арматуры на фундамент или труб на забор — тут уже слово за отрезной пилой.

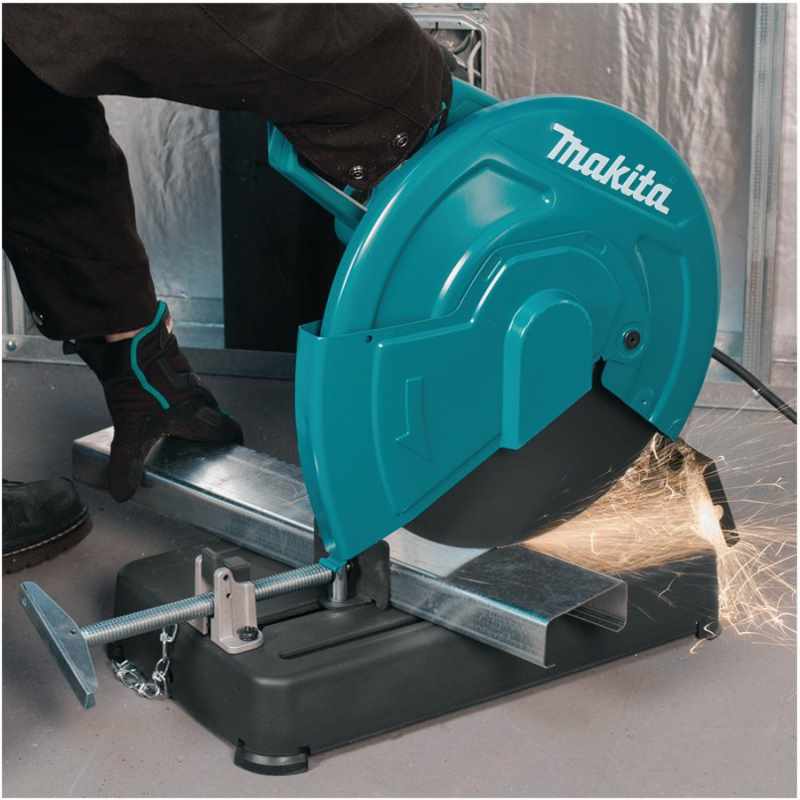

Отрезная пила по металлу

Отрезная пила по металлу

Назначение

Пила по металлу применяется на строительных площадках, там, где требуется нарезать большие объемы арматуры или других видов проката.  Такими аппаратами также можно нарезать и деревянный погонаж.

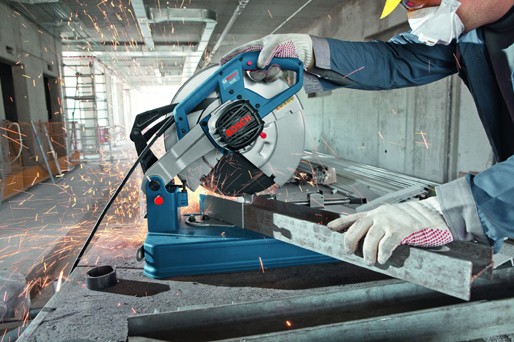

Применение на строительных площадках

Применение на строительных площадках

Отрезная пила применяется также на заготовительных производственных участках машиностроительных и металлообрабатывающих заводов, предприятий по производству железобетонных изделий и т.п. — везде, где существует потребность в точной, производительной, экономичной и безопасной нарезке больших объемов металлопроката.

Для небольших объемов работы, типичных для домашних мастерских, предназначены компактные и экономичные модели отрезных пил по металлу бытового класса. Они снабжены всеми необходимыми средствами и системами обеспечения безопасности.

Для  больших стройплощадок и промышленных предприятий выпускаются более мощные и производительные пилы профессионального уровня.

Классификация и особенности отрезных станков

Существует несколько классификаций монтажных пил по металлу:

  • по типу инструмента;
  • по углу резания;
  • по количеству режущих головок;
  • по типу подачи.

По типу инструмента выделяют:

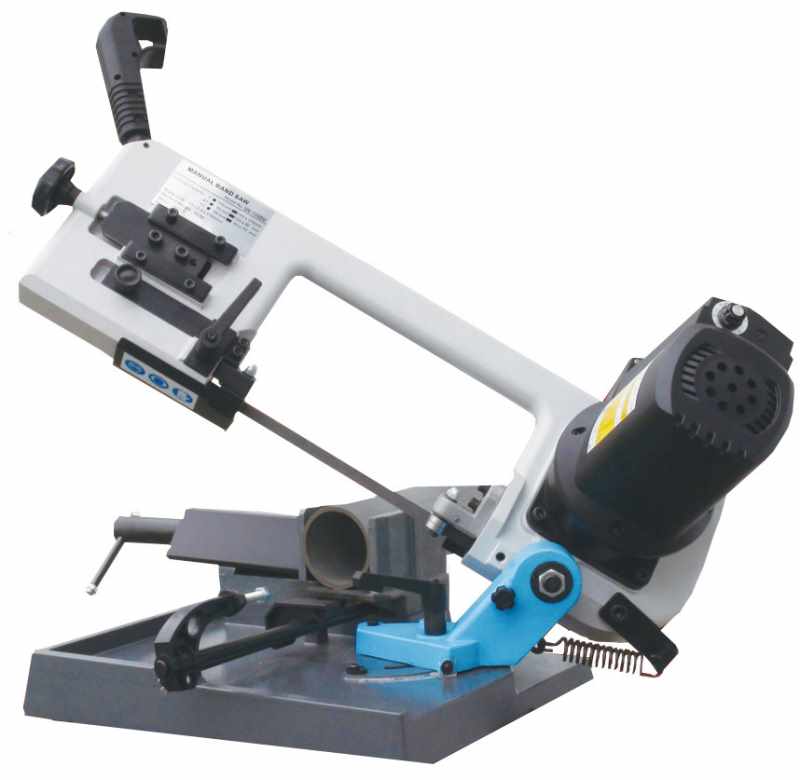

  • Ленточно–отрезные станки. Резание производится замкнутой зубчатой лентой, сделанной из высокопрочной инструментальной стали.
  • Дисковые отрезные станки. Рабочий инструмент — зубчатый диск из высокопрочной стали.
  • Абразивно — отрезные станки. Профессиональное оборудование напольной установки. Используется абразивный диск большого диаметра.
  • Маятниковые пилы. Режущий диск подается к заготовке на качающемся рычаге.
  • Настольные абразивные пилы. Облегченный экономичный вариант абразивно — отрезного станка.

По типу подачи различают:

  • нижнюю;
  • фронтальную;
  • маятниковую.

Любая пила по металлу оснащена рабочим столом, на котором на время операции закрепляется заготовка. Профессиональное высокопроизводительное оборудование комплектуется также механизированной системой подачи заготовки и системой удаления нарезанных деталей.

Отрезные пилы по металлу применимы и для нарезки небольших объемов древесины. Отрезные станки по дереву имеют специализированные режущие диски и свои режимы резания, и при больших объемах работы покажут лучшую производительность и экономическую эффективность.

Виды отрезных станков по металлу

Отрезная пила по металлу применима для нарезки деталей из:

  • уголка;
  • полосы из металла;
  • круглых, прямоугольных труб (и труб другого сечения);
  • прутка;
  • швеллера, двутавровых балок и фасонного профильного проката;
  • других материалов: дерево, пластик, комбинированные материалы, керамика.

Основные виды отрезных агрегатов:

  • Ленточно-пильные. Режущая лента из высокопрочной стали позволяет получить очень точный пропил малой ширины, за счет этого повышается коэффициент использования металла. Режущие ленты достаточно дорогие, применяются на больших производствах для выпуска крупных серий изделий.
  • Ножовочные отрезные пилы. Режущий инструмент напоминает обычную пилу — ножовку, закрепленную в скользящей перпендикулярно заготовке раме. Выпускаются как с ручным, так и с электрическим приводом. Отличаются простотой конструкции и высокой отказоустойчивостью. Предпочтительны для небольших заготовительных участков.

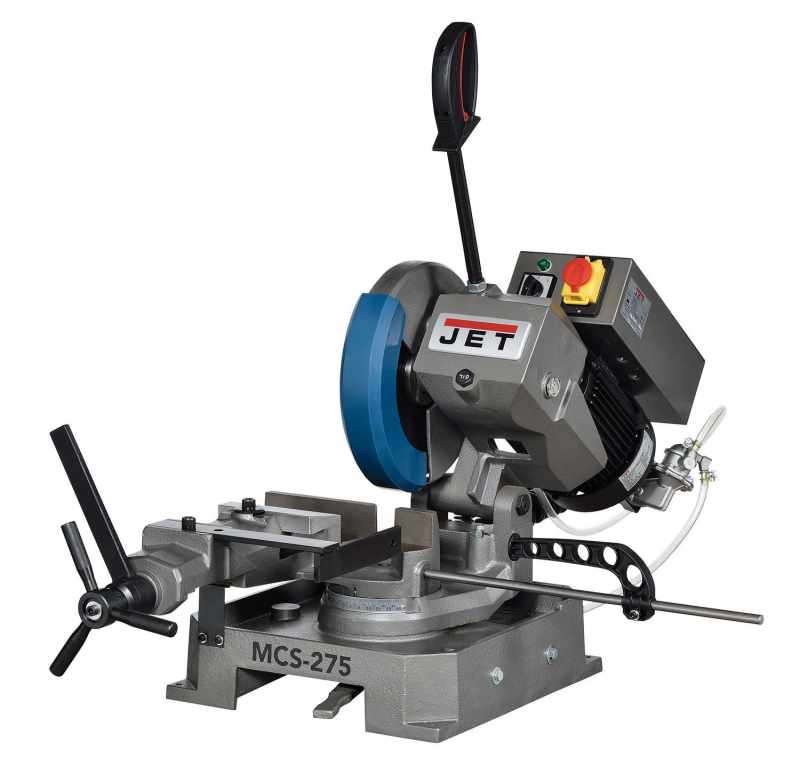

  • Дисковый отрезной станок. В настоящее время самый распространенный агрегат. Круг применения — от домашних мастерских и автосервисов до средних и крупных металлообрабатывающих производств, выпускающих мелкосерийную или уникальную продукцию. Прост в управлении и обслуживании.

Монтажные отрезные дисковые пилы по металлу

Пилы этого типа широко применяются при заготовке стальных, цветных и чугунных деталей для уникального производства и мелких серий.

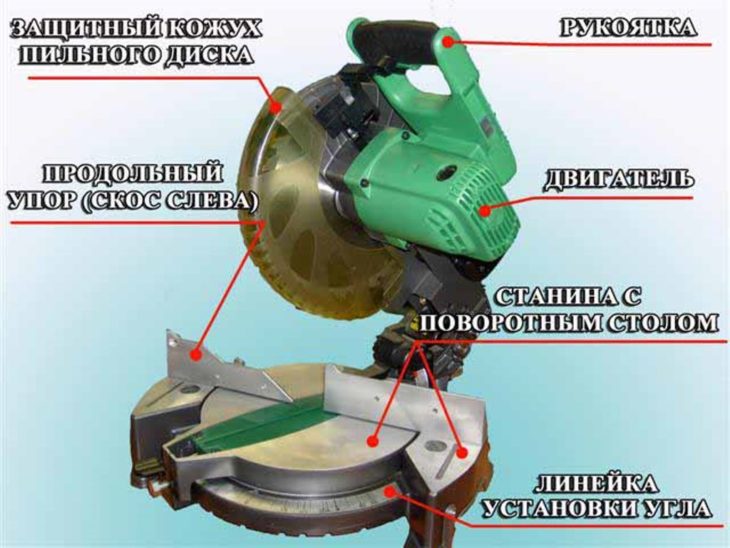

Конструкция отрезной дисковой пилы по металлу

Конструкция отрезной дисковой пилы по металлу

В зависимости от материала и сечения разрезаемого проката применяются диски различного диаметра и с разным шагом и профилем зубьев.

Также в зависимости от материала регулируется число оборотов, для чего агрегат снабжается электронной системой управления. Она же управляет активной  подсистемой обеспечения безопасности, мгновенно выключающей подачу и останавливающей рабочий вал при застраивании диска или, наоборот, при резком увеличении числа оборотов (что может произойти в случае разрушения диска).

В качестве пассивных элементов безопасности пилы применяют защитный кожух на диск, защищающий от искр и частичек металла, а также от разлета осколков в случае поломки диска. Устанавливается также ограничитель хода рычага, исключающий контакт диска с рабочим столом. Некоторые модели комплектуются двойной кнопкой включения, исключающей нахождение руки оператора в рабочей зоне.

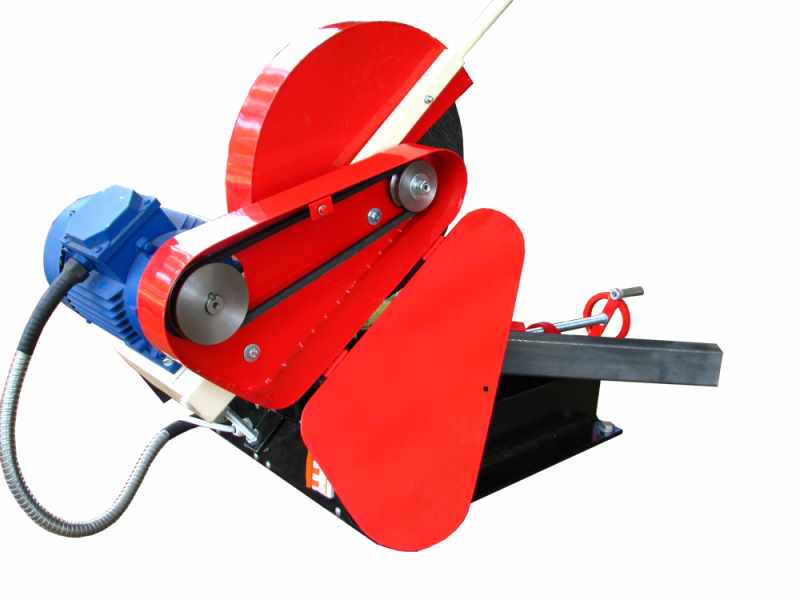

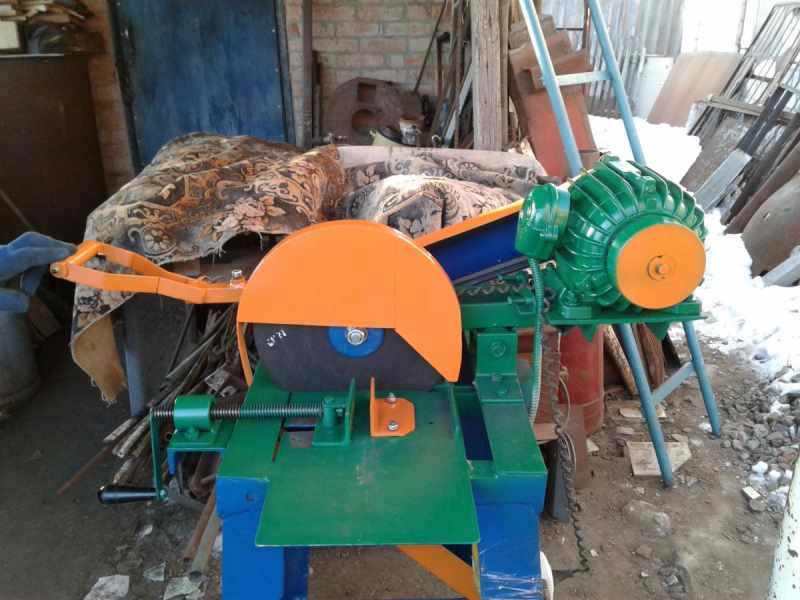

Абразивно отрезной станок особенности и применение

Абразивно — отрезной станок напоминает по конструкции дисковую пилу, но вместо стального режущего диска комплектуется абразивными отрезными дисками.

Устройство имеет возможность реза под углом от 0 до 45о. Для нарезки заготовок из высокопрочных сплавов применяются специальные диски с алмазным напылением.

В конструкции предусмотрено подключение промышленного пылесоса или патрубка централизованной вытяжной вентиляции для удаления абразивной пыли и отходов металла.

В профессиональных станках устанавливают дополнительно систему охлаждения, подающую в зону реза металла реза воду или специальную охлаждающую жидкость.  Некоторые модели снабжаются и устройством для снятия заусенцев.

Устройство и достоинства

Основными конструктивными элементами являются основание и закрепленная на нем пильная головка, оснащенная тем или иным рабочим инструментом. По направлению движения головки отрезные агрегаты по металлу делятся на две группы: вертикальные и горизонтальные. У моделей средней и высшей ценовой группы в составе основания есть поворотный стол, позволяющий выполнять нарезку под углом. Для быстрой и безопасной смены рабочих инструментов предусмотрена в  конструкции и возможность блокировки шпинделя.

Автоматизированные высокопроизводительные отрезные станки по металлу весьма дороги и оправдывают себя лишь на больших предприятиях в условиях крупносерийного производства.

Разумной альтернативой будет покупка одной или нескольких моделей средней ценовой категории, имеющих ручное или полуавтоматическое управление

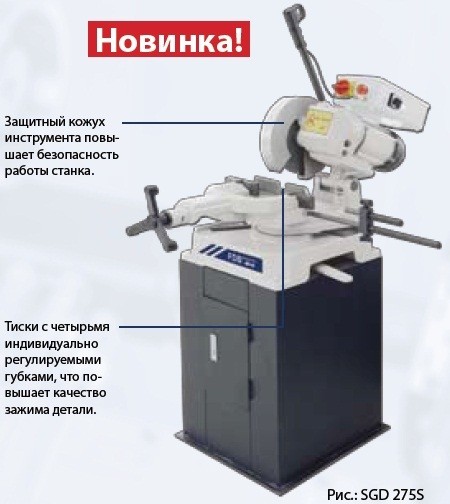

Преимущества отрезных станков по металлу

Преимущества отрезных станков по металлу

Монтажные отрезные пилы по металлу с абразивными дисками обладают следующим  важными преимуществами:

  • Достаточный уровень безопасности.
  • Высокая отказоустойчивость.
  • Высокий рабочий ресурс.
  • Производительность.
  • Высокое качество реза.

И отказоустойчивость,  и ресурс работы  до 20 лет становятся реальными при условии своевременного регламентного обслуживания.

Как выбрать пилу для бытового использования

Чтобы покупка радовала и вас, а не только продавца консультанта, сначала нужно определиться с вашими потребностями и возможностями в области

  1. материал;
  2. сортамент проката, который вы собираетесь обрабатывать;
    • материал;
    • толщина ;
  3. нужно ли резать под углом;
  4. оценочные объемы работ;
    • в смену;
    • за месяц;
  5. параметры электропитания (напряжение, фазность, мощность);
  6. бюджет на покупку.

Лучше всего записать это на листке или в файле и, будучи вооруженным, вступать в схватку с продавцом, который сообщит вам ключевые характеристики приобретаемого устройства:

  • Глубина реза. Для бытовых применений хватит 60-70 мм.
  • Поддержание стабильных оборотов. Особенно важно при резке профиля и труб.
  • Плавный пуск. Эта возможность не только экономит ресурс станка, но и защищает питающую сеть от бросков напряжения.
  • Контроль перегрузки. При резком возрастании сопротивления резанию система отключится до устранения причины.

Если вы видите, что отрезать вам нужно раз в неделю несколько куском трубы или профиля — и вовсе незачем тратиться на профессиональное оборудование. В этом случае можно обойтись электролобзиком или угловой шлифмашиной.

Дополнительные технические возможности

Эти опции не влияют на мощность или глубину реза, но могут существенно повысить удобство работы с отрезной машиной по металлу с абразивным диском:

  • Мешок или контейнер для сбора отходов.
  • Дополнительное шарнирное соединение на рычаге. Позволяет наклонять диск в вертикальной плоскости до 45о.
  • Крепление головки на раздвижной консоли. Дает возможность обрабатывать деревянные детали большой ширины.
  • Выносная подсветка рабочей зоны на гибком основании.
  • Лазерный прицел, подсвечивающий линию реза.
  • Миллиметровая шкала на рабочем столе.

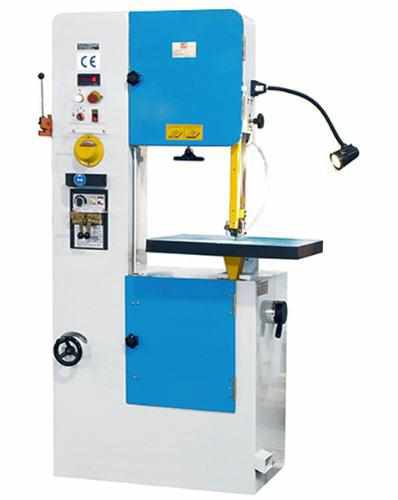

Ленточная пила по металлу VB 410 с выносной подсветкой рабочей зона

Ленточная пила по металлу VB 410 с выносной подсветкой рабочей зона

Кроме того, на рынке доступны не полноценные отрезные пилы, а станины с шарнирными рычагами, на которых предусмотрено крепление для болгарки.
