Нивелир применяется при работе каждого геодезиста. Устройство позволяет измерить перепад высоты, расположенных на местности точек. По функциональности инструмент напоминает строительный уровень, однако имеет ряд преимуществ, используется для более точных расчетов. Нивелир применяется различными сферами деятельности, геодезической разведкой, на открытой площади, при строительстве сложных помещений.

Что такое нивелир?

Применяется нивелир при измерении горизонтальной или вертикальной поверхности. Геологической разведкой измеряется условно заданная плоскость, на которой происходит определение условно заданных точек.

Перед использованием, важно знать, что такое нивелир, определить предназначение можно по следующим параметрам:

  • Трубная конструкция ригельного типа используется в строительстве, небольших объектах измерения.
  • Установки с компенсационным механизмом уровня наклона.

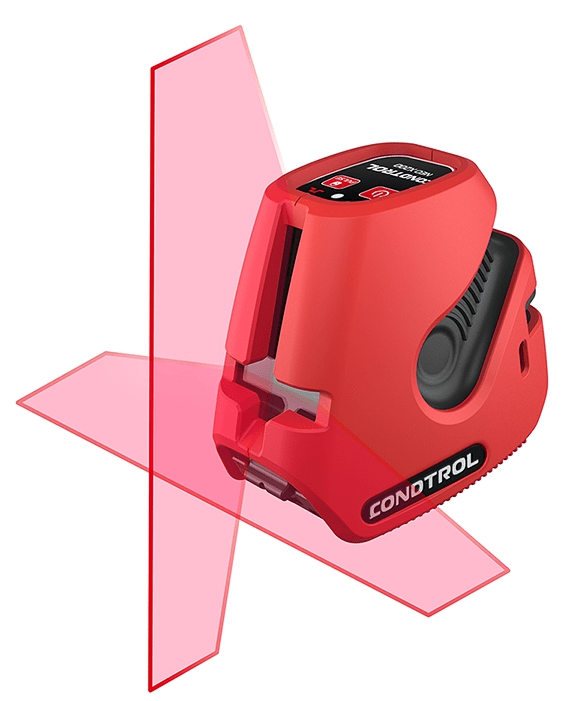

Лазерный нивелир

Лазерный нивелир

В строительстве все более набирает популярность лазерный нивелир. Применяется во всех направлениях, от заливки бетона до необходимости ровного вывешивания полок.

Составляющие конструкции лазерный излучатель, с помощью него луч находит центр, позиционируется на плоскости.

Для чего нужен нивелир

Спектр действий, проводимых нивелиром, очень высок. Устройство различается по конструкции и параметрам, для геодезических работ применяются оптические модификации приборов. В строительстве, при монтажных работах широкое распространение получили лазерные модификации измерительных приборов. Функционал не требует последующих расчетов и разметки территории, конструкцией может пользоваться даже непрофессионал.

Основное назначение нивелира:

  • Разметка строительной площадки для возведения фундамента проектируемого объекта.
  • Любые измерения на территориях, где планируется высадка деревьев или цветов, а также монтаж заборов, пристроек и теплиц.
  • Площадки и тротуары могут быть расчерчены на территории нескольких десятков метров вперед, что позволяет подсчитать расходы материала.
  • Производятся землеустроительные мероприятия.

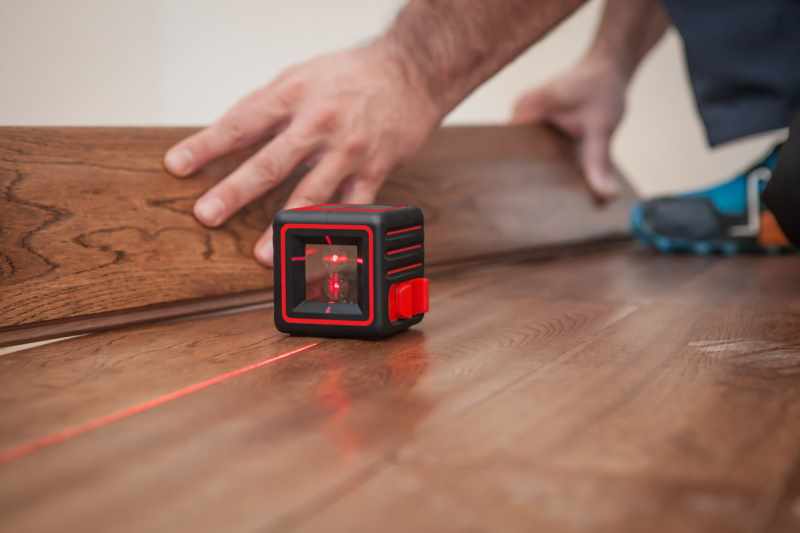

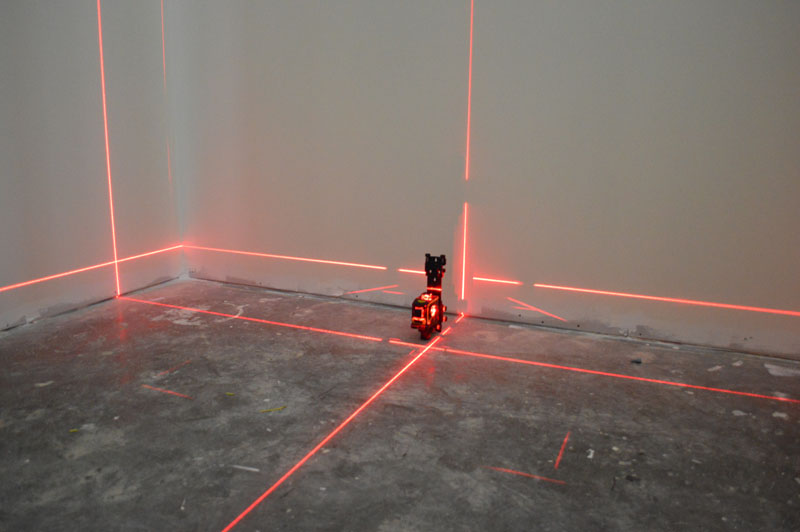

Процесс разметки пола в строительстве

Процесс разметки пола в строительстве

Модификация строительного нивелира применяется при крупном ремонте или возведении здания. Для чего нужен нивелир – сокращение времени на разметку, а также поиск неровностей. Строительные разновидности применяются:

  • когда прокладываются магистрали коммуникаций, это могут быть трубы, канализация, электропроводка и прочее;
  • горизонтальный пол, ровные стены, перегородки необходимы при любом качественном ремонте, нивелир помогает вычислить параметры;
  • производится монтаж плинтусов, натяжных, подвесных конструкций на полотке здания;
  • монтаж мебели встроенного типа, установка рам, дверей в помещениях.

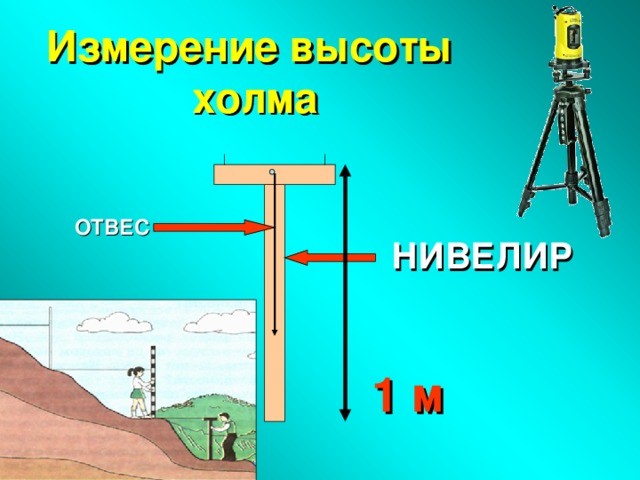

Процесс измерения высоты холма

Процесс измерения высоты холма

Время на отделочные, монтажные работы значительно сокращается с использованием цифрового устройства.

Существуют модификации, которые могут сохранять информацию на различных носителях, они легки в эксплуатации и установке, устойчивы к внешним факторам.

Виды нивелиров

Основные различия механизмов классом точности, принципом работы. Существую различные виды нивелиров, которые служат для разметки местности, монтажных, а также при строительных работах.

Разновидности нивелиров

Разновидности нивелиров

  1. Геометрические приборы построены процессом излучения визирующего луча, произведенного в горизонтальном положении, что дает возможность измерить разницу между точками на местности. Разметка, местоположение точек указывается специализированными рейками, геометрическое нивелирование может быть использовано простым и сложным способами. Сложные работы подразумевают последовательно заменяемые точки при использовании прибора.
  2. Оптико – механические геодезические нивелиры определяют параметры точек с помощью света, совокупностью с заранее расставленными контрольными приборами. Оснащен прибор оптической трубой, расчет параметров производится визуально, что требует определённой подготовки.
  3. Теодолитные или тригонометрические механизмы работают за счёт наклонного луча, позволяют вычислить превышения между метками плоскости. Расчет параметров производится по специальной формуле, данные метод считается не точным при пересеченных местностях, на большом расстоянии.

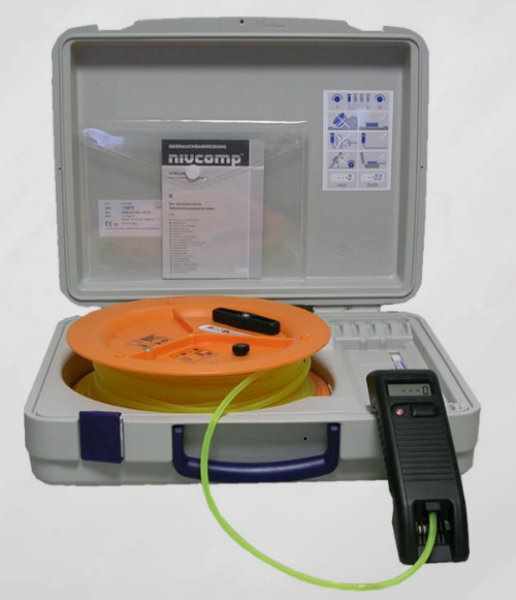

  4. Гидростатические приборы работают за счёт нескольких сосудов с жидкостью, соединённых парой. Процесс измерения происходит наполненными трубками с жидкостью, соединенными между собой шлангом или трубой. При отклонении по высоте количество вещества в сосуде одной из емкостей будет больше. Метод определения высотных разниц достаточно точный, но ограничен длинной шланга или трубы.

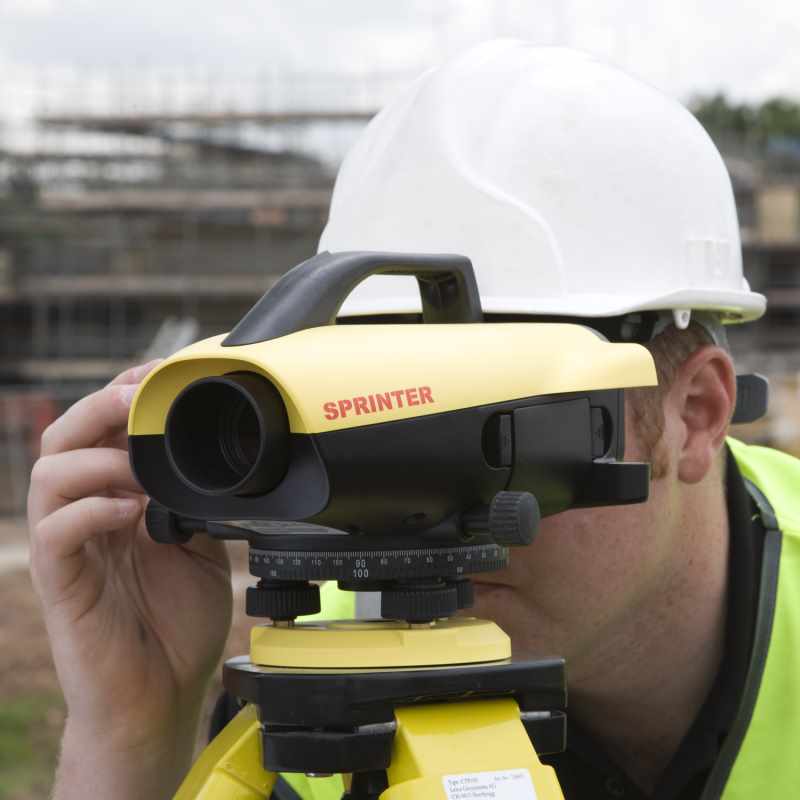

  5. Цифровые приборы модификация лазерного типа, которая имеет повышенный функционал. Основываясь на данных излучателя, процессор обрабатывает информацию, выводит в цифровом виде. Показания возможно сохранить, скинуть на внешний носитель.
  6. Лазерные приборы считаются высокоточными, способны проецировать луч к различным поверхностям. Различные модификации позволяют работать с плоскостями при тяжелых условиях.

Некоторые виды измерений проводятся с помощью эхолотов, барометров, стереоскопов. Данные приборы требуют особых навыков при эксплуатации, точных расчетов. Строительный нивелир получил широкое распространение в виде цифрового устройства, цена высока, но предоставляется возможность производить измерение самостоятельно.

Классы точности нивелиров

Классификация по точности подразумевает использование на определенных местах работы. Существует три основные категории:

  • Технические устройства, допустимая квадратичная ошибка которых варьируется от 2 до 10 мм на 1 км двойного хода луча. Данные приборы используются для определения высотных параметров рельефа, привязки к определенным точностям.
  • Высокоточные, квадратичная ошибка на 1 км хода допустима в пределах от 0,2 до 0,5 мм. Применяются в строительных работах, небольших помещениях. Результат наиболее точен по сравнению с техническими конструкциями.

Нивелиры применяются во всех отраслях, где важно идеальная поверхность по каждой из плоскостей. Оборудование позволяет установить необходимый уровень наклона к сооружению или предмету.

Достоинства современных нивелиров

Человечество освоило измерительный инструмент во времена Древнего Египта, принцип действия с тех пор практически не изменился. Современные приборы отличаются повышенной точностью, различными характеристиками, что позволяет использовать их при строительстве различных объектов. Различная функциональность позволяет подобрать аппарат по параметрам, необходимым к использованию. Основные требования при подборе инструмента:

  • устойчивость к воздействию внешних факторов;
  • сохранение информации внешними носителями позволит проводить действия без задержек при перемещении компонентов;
  • эргономичная конструкция, малый вес;
  • наименьшая цена по отношению к требуемым показателям, простые эксплуатационные качества.

Правильно подобранный инструмент позволит грамотно разметить площадь для возведения и монтажа требуемых конструкций.

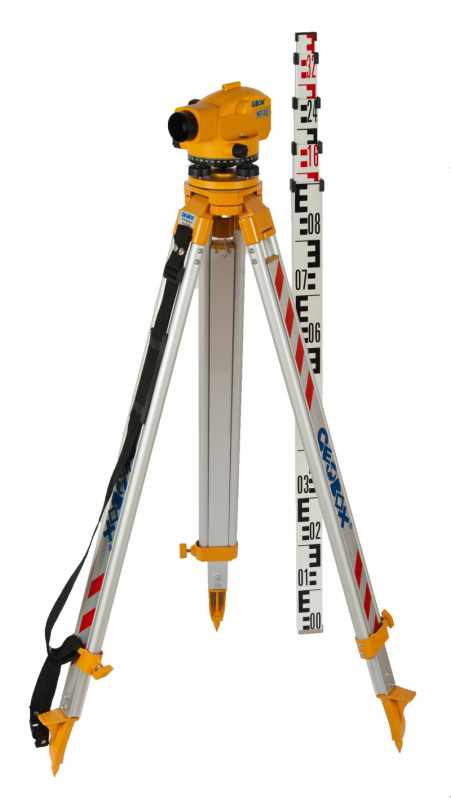

Оптические нивелиры в чем их преимущество

Призменные или оптические модификации применяются к разметке территории, считаются наиболее популярными устройствами. Конструкция состоит из основания оптического устройства и подставки.

Замеры производятся ручным способом, существует возможность регулировать параметры:

  • фокус окуляра;
  • регулировка положения зрительной трубы;
  • фиксирование положения;
  • выравнивание положения по отношению к плоскости.

Использование оптического прибора не представляет труда, однако замеры производятся подготовленным оператором. Действия производится несколькими операторами, один из которых производит фиксирование рейки с делениями каждые 1 см, второй производит непосредственные замеры, заносит сведения в журнал.

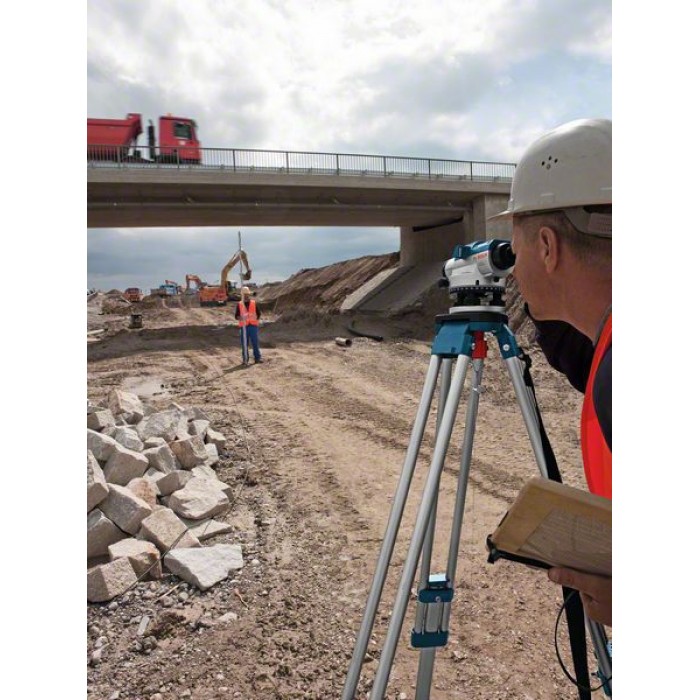

Измерение оптическим нивелиром

Измерение оптическим нивелиром

Оптические конструкции разделены несколькими классами, которые определены нивелирной сетью РФ:

  1. К первой категории относятся приборы с наименьшей погрешностью. Эффект реализован результатом прямого и обратного отображения к встроенной зрительной трубе. Использование происходит при геодезических работах, где необходимы точные замеры, расчет показателей.
  2. Погрешность устройств категории второго класса находится на необходимом уроне, по стандартам ГОСТ. Конструкция включает встроенный компенсатор и прямое отображение. Нивелиры с такими характеристиками не используются замерами на дальние расстояния.
  3. Технические подходят к третьему классу, имеют один из измерительных приборов. Инструмент используется вдали от электросети, не повредив к окружающим условиям.

Лазерные нивелиры следующая ступень развития техники

Нивелирные механизмы получили широкое распространение при строительных работах, благодаря лазерному устройству. Проецирование производится излучателем, который является составляющей частью конструкции. Полностью освоенная функциональность прибора позволит в кротчайшие сроки выполнять поставленные задачи.

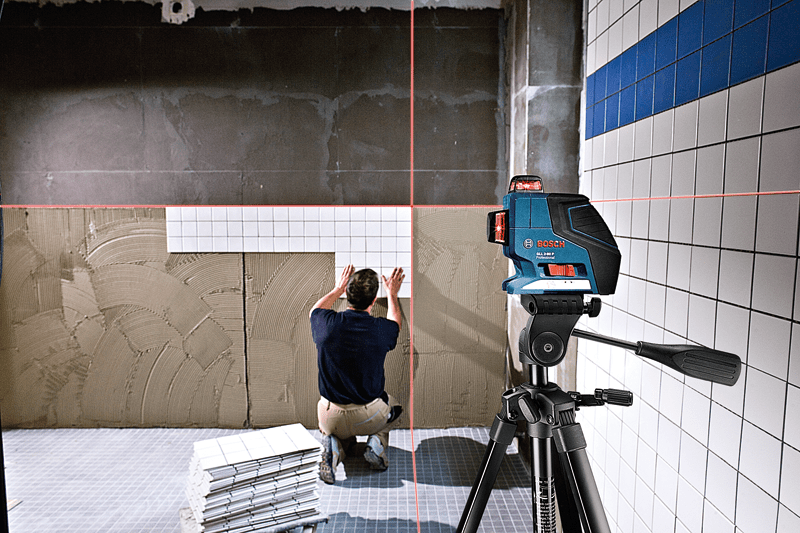

Использование портативного лазерного нивелира

Использование портативного лазерного нивелира

Лазерные приборы подразделяются несколькими категориями, в зависимости от типа действий:

  1. Ротационный аппарат, оборудованный вращающейся головкой. Верхняя часть крутится со скоростью 600 об/мин, два лазера позволяют спроецировать луч на 360 градусов по всей оси. Скорость меняется для достижения лучшего отображения на поверхности. Данное устройство распространено в использовании при монтаже окон, дверей и отделки помещений.
  2. Точечные конструкции применяются при отделке потолка или стен. Проецирование во всех точках плоскости позволяет работать во всех категориях помещений.
  3. Линейные модификации работают путем построения линии, в дальнейшем по которой производится разметка и монтаж предметов.
  4. Комбинированные типы позволяют производить несколько вариаций линий. Цена установлена выше конкурентов, однако возможно проецировать наклонную, отвесную и линии в различные стороны. Работа лазера может быть выбрана в зависимости от необходимого режима, точечно или линейно.
  5. Профессиональные геодезисты используют построители плоскостей. Дорогое устройство применяется для проектирования точек зенита, надира поверхности, определения разницы в высоте предметов.

Строительные нивелиры используются при отображении перпендикулярных линий, применяются с укладкой паркета, поклейкой обоев и т.д.

На что обращать внимание при покупке нивелира

Технические характеристики будущего устройства для измерения подбираются в соответствие с показателями дальности и точности, необходимыми при работах. Бытовые устройства, применяемые при ремонте помещений могут иметь дальность до 40 метров, чего достаточно для построения точных линий по периметру. Лазерные конструкции могут быть также использоваться перед заливкой фундамента, использование некоторых аксессуаров дает возможно увеличивать дальность до 600 метров.

Необходимо обратить внимание на длину волны и качество луча. Погрешность является важнейшей характеристикой, при действии устройства она не должна превышать более 1 мм. В домашних условиях параметр важен, т.к. при любых работах комплект используется на небольшие расстояния. Важно помнить, что цена напрямую зависит от показателей дальности и точности продукта.
