Ручной инструмент узкой специализации используется в основном для массового производства мебели и строительных конструкций. Ламельный фрезер упрощает процесс соединения деревянных элементов, наращивания и склеивания досок. Ручной фрезерный станок устроен по принципу болгарки. Он позволяет без специальных приспособлений сделать выборку паза, фигурную торцовку, вырезку четверти в брусьях и производит другие работы.

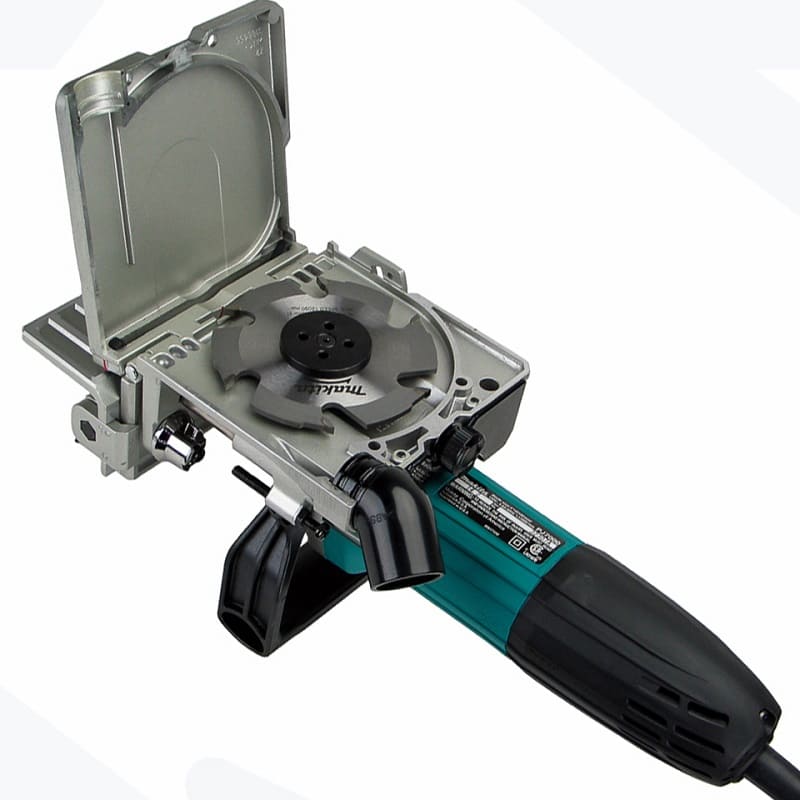

Ламельный фрезер

Особенности конструкции

Устройство машины ручной электрической фрезерной ламельной отличается от большинства моделей фрезеров. Оно аналогично болгарке. Фрезеровка производится перемещением режущего инструмента не перпендикулярно, а параллельно подошве. Корпус скользит горизонтально. Для вырезания пазов под овальные шпонки – ламели, используют дисковую фрезу.

Основные узлы шпоночного фрезера:

  • электродвигатель;
  • редуктор;
  • фреза дисковая;
  • корпус;
  • кабель с вилкой;
  • упор;
  • подошва;
  • ручка;
  • уборщик стружки с мешком.

На малом шпоночном фрезере, предназначенном для любителей, установлен электродвигатель мощностью 750 Вт. Этого достаточно для изготовления соединений отдельных деталей при производстве единичных изделий, строительстве частного дома и подсобных помещений из дерева. Длина перемещения фрезы достигает 50 – 60 мм в зависимости от модели оборудования. Глубина реза – выборки паза, настраивается револьверным упором, расположенным сбоку.

При большом объеме работ и для изготовления небольших партий мебели используют средний фрезер мощностью 1100 Вт.

Профессиональные агрегаты сильнее – от 1200 Вт. Скорость вращения шпинделя до 24000 об/мин. Они рассчитаны на многочасовую непрерывную работу и используются на средних по размеру предприятиях по изготовлению мебели. На крупных фабриках с массовым производством деревянных изделий используют стационарные фрезеры.

Фрезу для ламельного фрезера используют дисковую диаметром 100 мм. При необходимости прорезать паз глубже, допускается устанавливать инструмент диаметром 105 и 110 мм. Вращательный момент передается на фрезу от двигателя через редуктор. Для фиксации на валу фреза имеет отверстие квадратной формы со стороной 20 мм. На дисковых пилах, устанавливаемых на болгарку, квадрат на валу больше – 22 мм. Кожух надежно защищает руки и посторонние предметы от попадания в зону реза.

Положение фрезы по высоте регулируется угловым упором. Размер выставляется в зависимости от толщины доски. Сбоку имеется шкала с делениями, но она может допускать погрешность в пределах 2 мм. Надо измерять расстояние от подошвы до центра фрезы или делать пробный рез и убедиться, что паз расположен по центру доски. Подошва в основном литая, с антискользящими вставками. При работе с малым ламельным фрезером сопротивление древесины слабое, достаточно упор прижать к доске рукой. Выставлять следует ориентируясь на разметку и риску по центру фрезы, вынесенную на упор.

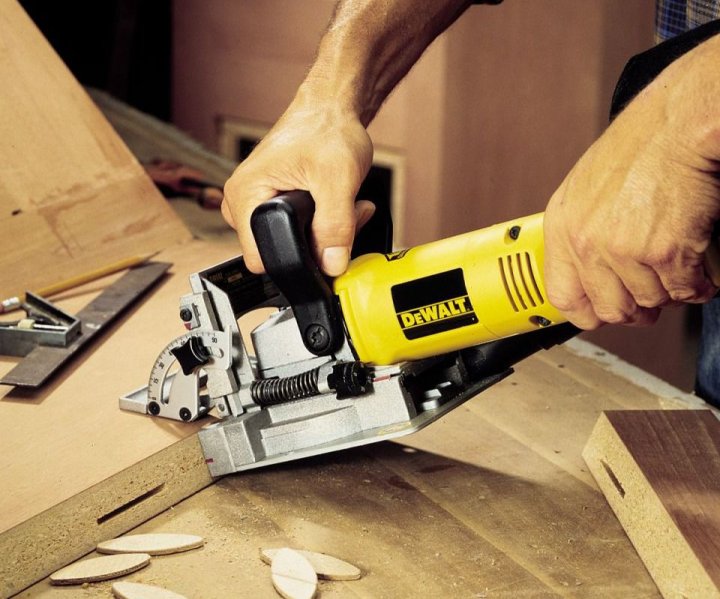

Использование ламельного фрезера

Выборка паза производится при движении фрезы вдоль подошвы. Для этого рабочий фиксирует упор и нажимает на ручку, установленную на корпусе привода. Глубина реза регулируется на корпусе винтами, соединенными с упором. Сбоку имеется шкала настройки с градусами. Изменяя положение упора, можно работать под любым углом, надо только снять упорный передний козырек.

При фрезеровании образуется мелкая легкая стружка, способная забить сам механизм инструмента и попасть в органы дыхания человека. Для ее устранения устанавливается пылесборник с мешком, своеобразный маленький пылесос. Он портит эстетичный вид фрезера, зато не допускает засора и перегрева механизма.

Овальные шпонки – ламели для фрезера, имеют нормированные размеры и продаются в магазинах. Любители мастерить изготавливают их самостоятельно. В основном используется фанера или лист из прессованных опилок толщиной 4 мм. Наиболее опытные мастера делают шпонки из дуба и кедра, предварительно состругав планку до нужной толщины. Хранить ламели следует в герметичной сухой упаковке. От влаги они разбухают, теряют свою форму и не заходят в паз. При активной сушке в духовке пластинки коробятся.

Назначение инструмента

Ламельные фрезеры предназначены для выборки пазов под фигурные шпонки при соединении деревянных деталей. На практике их применение значительно шире. Ручными станками кроме дерева обрабатывают:

  • оргстекло;
  • пластик;
  • ДВП и ДСП;
  • гипс;
  • алюминий;
  • бронзу;
  • камень мягких пород – туф, ракушечник, песчаник.

Для чего нужен ламельный фрезер, инструмент узкой специализации, в домашней мастерской. По прямому своему назначению он используется редко. Значительно чаще владелец выполняет на нем другие работы:

  • выборку четверти;
  • профилирование кромки;
  • выборку длинных пазов;
  • вырезку нестандартных шипов;
  • формирование зазоров в обшивке;
  • создание узоров на наличниках;
  • выравнивание доски по толщине;
  • удаление дефектов.

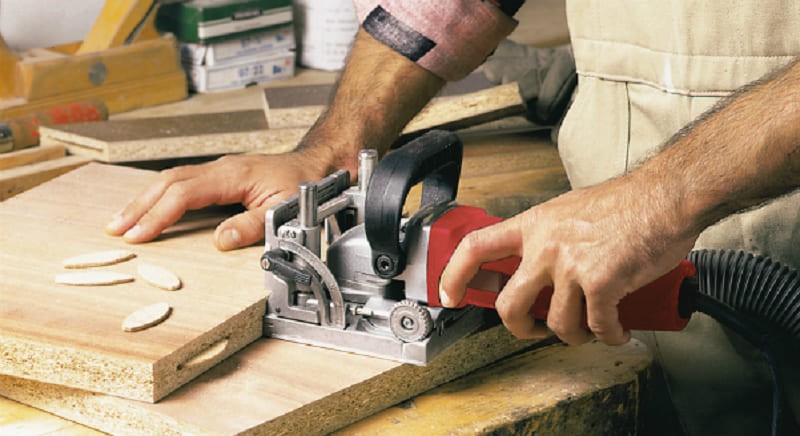

Работы ламельным фрезером

Снять угол, сделать четвертной паз можно другими инструментами. Преимущество ламельного фрезера в том, что он не переводит всю вырезаемую древесину в стружку. Пройдя по двум перпендикулярным плоскостям, мастер получает квадратные брусочки малого сечения 20 – 40 мм. Рейки можно использовать при утеплении и обшивке, сделать из них декоративное украшение фасада. Работать с ламельным фрезером значительно легче, чем делать аналогичные выборки другими электрическими инструментами.

Фрезы легко меняются, имеют разную форму. При движении инструмента вдоль кромки, производится фигурная обточка торца с последующей шлифовкой.

Для нестандартного соединения двух досок под прямым углом используют фрезер для вырезания паза по плоскости одной детали и создания длинного шипа в торце другой. Аналогичным образом создаются соединения для крепления ножек стола и тумбочки.

При обшивке деревянного дома изнутри не надо подгонять с большой точностью торцы планок на потолке и стенах. Достаточно настроить фрезер и пройти вдоль углов по всему периметру. Равномерный зазор для расширения обеспечен.

Настилать пол и подшивать потолок необходимы доски одинаковой толщины. Ламельный инструмент значительно упрощает эту работу.

  1. Надо выровнять на досках одну плоскость.
  2. Выставить высоту реза – толщину доски.
  3. Пройти по периметру на всю глубину фрезы, опираясь на базовую плоскость.
  4. Перевернуть доску и снять все лишнее по созданным фрезой маркерам.

После этого пройтись фрезером по углам и можно стелить пол. Он будет идеально ровный без циклевки.

Использование ламельного инструмента для резьбы по дереву придумано мастерами, увлекающимися созданием оригинальных украшений для своего дома внутри и фасада.

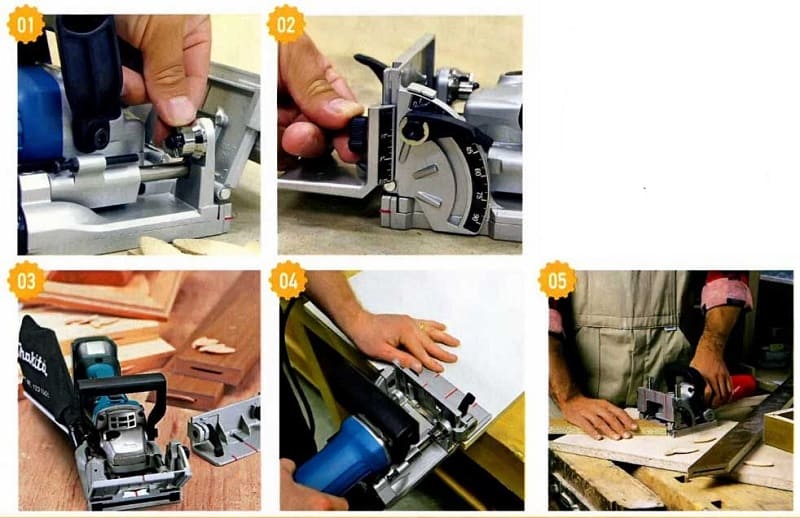

Регулировка ламельного фрезера

При обнаружении в доске смоляного мешка, это место вырезается лодочковой фрезой. Затем в выборку вставляется вставка соответствующей конфигурации. Выступающая древесина сошлифовывается. Большую доску не надо выбраковывать из-за мелкого дефекта.

Рекомендации по выбору

Для домашней мастерской, в которой в свободное время мастерится оригинальная мебель, идеально подойдет малый ламельный станок. Его вес около 4 кг. Если начали строительство дачи или бани, лучше приобрести среднюю по мощности модель. Она стравится с торцовкой ступеней, соединением боковых обшивок лестниц, террас и балконов, созданием декоративных элементов фасада и вырезкой различных пазов, включая выборку четверти.

В зависимости от того, что изготавливают дома или на производстве, при выборе ламельного инструмента следует обратить внимание на технические характеристики:

  • мощность двигателя;
  • скорость вращения;
  • возможность регулировать обороты;
  • наличие блокировки и автоматической защиты;
  • плавность пуска;
  • рабочий ход инструмента;
  • конструкция подошвы;
  • тип цанги;
  • подключение уборщика стружки;
  • наличие параллельных упоров.

Скорость вращения влияет на чистоту обработки. Покупать высокоростной ламельный инструмент для работы с деревом и стружечными плитами не стоит. Мягкий материал легко обрабатывается на малых скоростях, и двигатель работает значительно тише.

Цанга должна быть из каленой стали. Если в инструменте не устраивает только она, то приобретать более дорогую модель не стоит, проще купить качественную цангу, она легко меняется.

Размер ламелей для фрезера нормирован. Он рассчитан на выборку пазов фрезой диаметром 100 мм с шириной реза 4 мм. В таблице приведены фигурные шпонки, используемые в домашних мастерских и при изготовлении мебели.

Номер ламелиДлина, ммШирина, ммТолщина, мм
048184
1054204
2060244

Рабочий ход ламельной фрезы имеет значений, когда изготавливают детали с глубокими продольными пазами, делают четверти и проточку под выравнивание доски.

Блокировка нужна обязательно. Она защитит от случайного включения, особенно если в доме есть дети. Выбор ламельных моделей большой, и каждый мастер легко может подобрать по своему вкусу.
