Муфтовый или резьбовой тип соединения являются одними из наиболее распространенных при монтаже трубопроводов, особенно в хозяйственно-бытовом и коммунальном секторе. Это соединение обеспечивает достаточные для эксплуатации характеристики прочности и герметичности, а также ремонтопригодность системы.

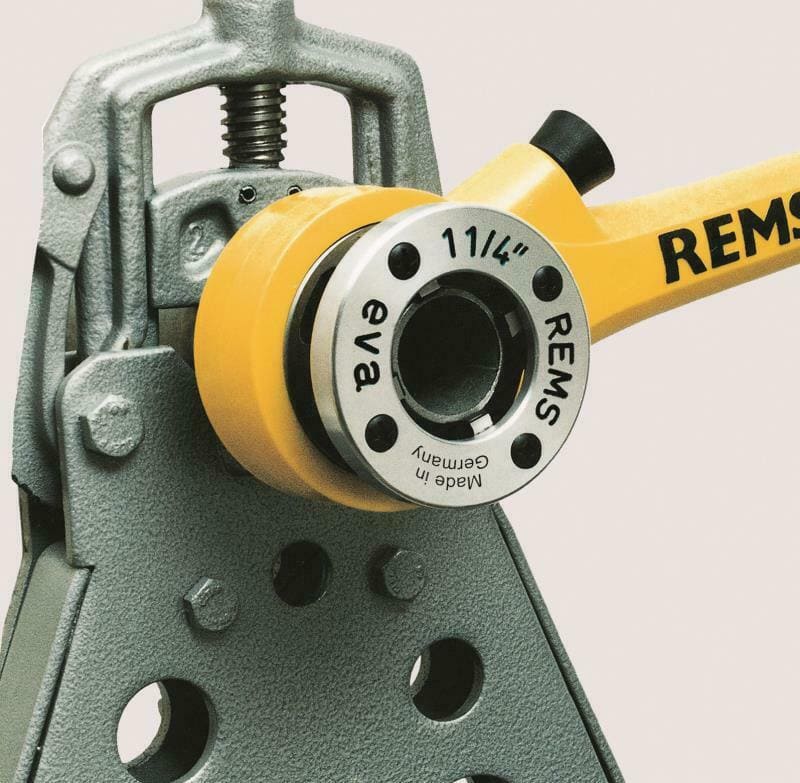

Клупп для нарезания резьбы

При монтаже трубных резьбовых соединений применяется множество стандартных элементов, деталей и фитингов, но при этом достаточно часто возникает необходимость выполнить резьбу на трубе по месту. Эту операцию как специалистам, так и домашним умельцам поможет выполнить клупп для нарезания резьбы.

Принцип работы устройства

Клупп является одной из разновидностей плашки – инструмента для нарезания наружной резьбы на цилиндрических деталях. Эти типы инструмента отличаются по конструкции и назначению.

Плашка из арсенала токарей, слесарей и резчиков металла предназначена для ручной и машинной нарезки метрической или трубной резьбы. Она  представляет собой цельную или разрезную стальную гайку с осевой режущей кромкой, соответствующей профилю резьбы, и радиусными стружечными отверстиями. Материалом для изготовления плашки служат легированные хромистые и быстрорежущие стали или твердые сплавы. По высоте режущая кромка включает 6-8 витков конического профиля, 2-3 из которых являются заходными. Ее применение возможно в условиях мастерской или при наличии токарного станка. Для работы плашку устанавливают в держатель или специальный патрон станка с помощью пазов и конических отверстий на боковых гранях.

Клупп для нарезки резьбы на трубах относится к монтажному инструменту и считается разъемной или раздвижной (клуппной) плашкой. Режущая кромка клуппа выполнена на съемных пластинах из тех же типов стали, которые крепятся в корпусе с помощью сухарей и винтов. Установку резцов нужно выполнять в соответствии с их нумерацией, соответствующей смещению шага резьбы каждого из них.  В конструкцию клуппа входит также направляющая, соответствующая диаметру обрабатываемой трубы. Для вращения инструмента при работе могут применяться ручки или трещетка для нарезки резьбы с храповым механизмом.

Виды клуппов

В технической литературе и у производителей не существует единой классификации клуппов для нарезки резьбы, так же как и необходимости в ней. Подходящий инструмент для различного вида и объема работ, а также для разных типов материала трубы можно подобрать в любом специализированном магазине инструмента. Параметрами выбора служат диаметр трубы и назначение соединения, которые определяют тип и диаметр резьбы. От объема работ, ее разового, периодического или профессионального характера зависит выбор ручного или электрического исполнения клуппа. На это качество может повлиять и наличие электропитания на объекте производства работ.

Ручной клупп

Ручной клупп для трубной резьбы – привычный инструмент сантехников и водопроводчиков. Им можно нарезать новую или прогнать существующую резьбу при монтаже или ремонте трубопровода в квартире и на даче, подвале или колодце. В отличие от классической плашки, клупп позволяет выполнить эту работу в неудобных и труднодоступных местах.

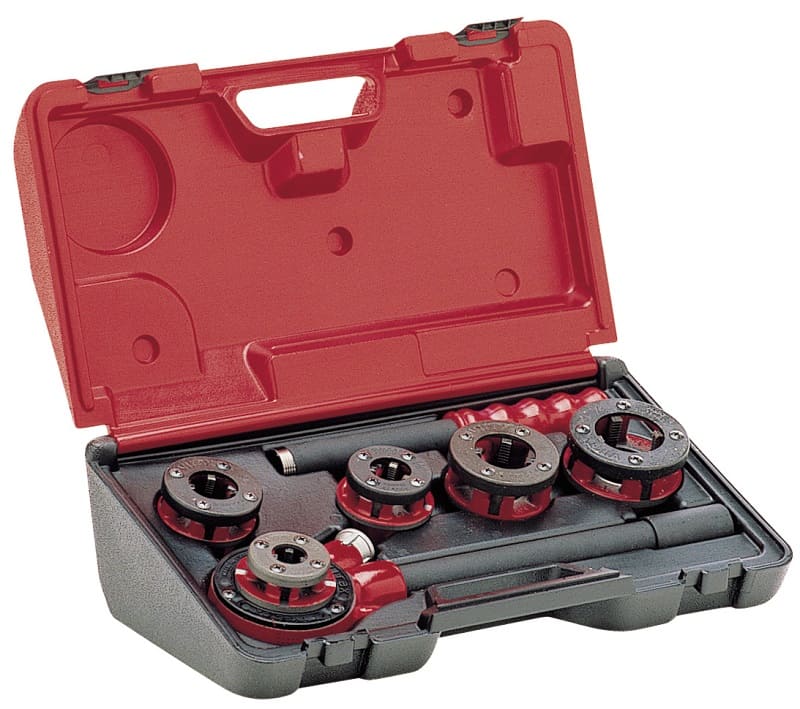

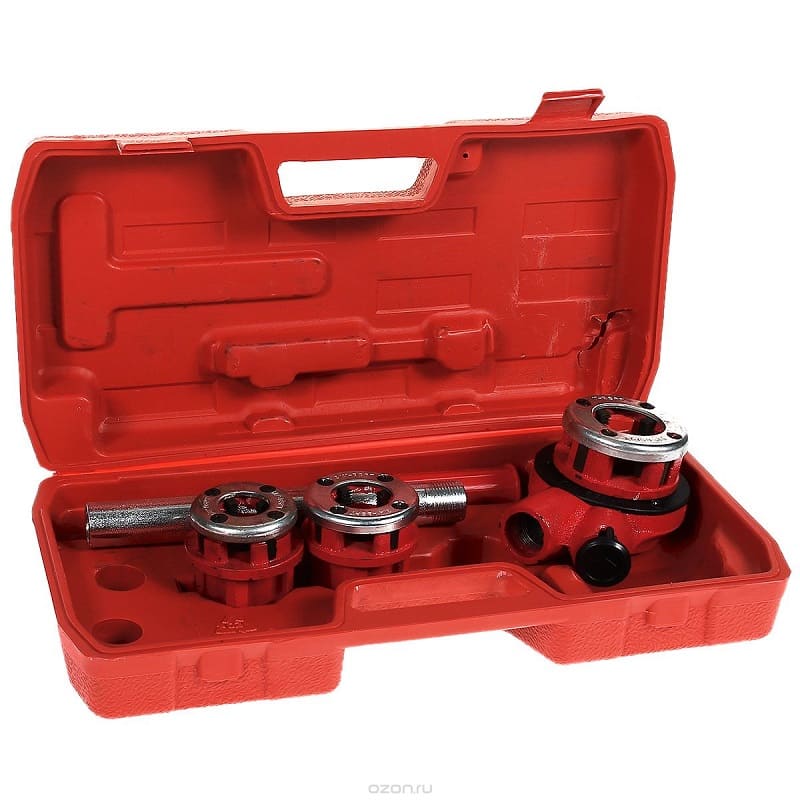

Ручной клупп

Недостатком ручного клуппа можно считать довольно большие усилия на рукоятках. Со стандартными для трубопроводов жилищно-коммунального назначения ½ и ¾ дюймовыми резьбами можно справиться и без особых навыков, при больших диаметрах времени на нарезку может затратиться значительно и непропорционально больше. Соответственно усилию увеличивается и длина рычага рукоятки или трещотки, поэтому при диаметрах выше одного или полутора дюймов ручные клуппы практически не используются.

Электрический клупп

Электрический клупп относится к профессиональному инструменту, его приобретение для домашних работ невыгодно и нецелесообразно. Электрическая мощность этих механизмов составляет от 800 до 1700 т, обычно они предлагаются с набором сменных резьбонарезных головок для диаметра трубы от 15 до 50 мм для метрических резьб, или от 1/1 до 2 дюймов для трубных. Количество головок в комплекте может составлять от 3 до 6 в зависимости от диаметра и материала трубы. Пользование таким устройством значительно удобнее и быстрее, чем ручным.

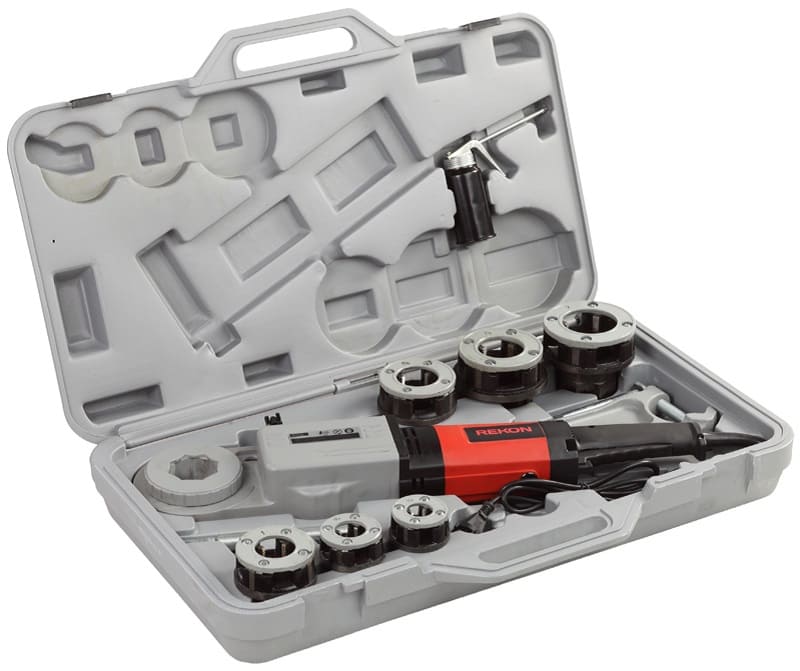

Электрический клупп

Критерии выбора клуппа

Также как и для любого другого инструмента, при выборе клуппа следует руководствоваться золотым правилом оптимального для пользователя соотношения цены и качества. Как показывает опыт и отзывы опытных мастеров, для металлорежущего инструмента вообще, для резьбонарезного и для клуппов в частности качество подразумевает соответствующую цену, а цена товара в основном соответствует его качеству.

Как уже отмечалось, наиболее ходовыми среди ручных являются клуппы диаметром ½ и ¾ дюйма. Их ценовой диапазон лежит в пределе до 1000 рублей, вполне доступном для большинства потенциальных покупателей.

При выборе рекомендуется ориентироваться именно на верхнюю границу имеющихся в наличии моделей. Нежелательным считается чугунный корпус клуппа, часто не выдерживающий прилагаемых на него усилий.

Стоимость электрифицированного инструмента на порядок выше ручного, значительно шире и диапазон цен. Здесь многое зависит от мощности и комплектации набора, а также от имени производителя. Количество брендов хотя и меньше, чем у ручных, но все-таки может измеряться десятками. В этом случае стоит обратить внимание на существующие гарантии, наличие сервисных центров, доступность запасных частей и сменных принадлежностей.

Производители клуппов и популярные модели

Технология изготовления резьбонарезного инструмента давно освоена и доступна как в техническом, так и в стоимостном отношении. Это определяет огромное множество производителей и торговых марок, предлагающих покупателю всех категорий клуппы ручные и электрические, для трубной и для метрической резьбы.

Серьезные и мощные бренды предлагают продукцию на собственных  Интернет-ресурсах или на специализированных сайтах. К таким маркам можно отнести FIT, VOLL, VIRAX, REKON, отечественные ЗУБР и ЭНКОР.

На рынке, в универсальном магазине или сетевом супермаркете можно встретить инструмент с каким угодно названием, в том числе скопированным, подобным и созвучным любому из приведенных и им подобных. Однозначно отворачиваться от такого товара тоже нельзя, в невзрачной упаковке может содержаться весьма качественное содержимое.

Правила пользования инструментом

Как ручная, так и электрическая модели клуппа довольно просты в использовании. При этом существует небольшой, но обязательный для исполнителя работ набор правил, обеспечивающий качество резьбы, удобство работника и сохранность инструмента.

При нарезке клуппом резьбы на трубу действуют значительный крутящий и изгибающий моменты, поэтому инструмент должен быть надежно закреплен на трубе через направляющую, дополнительное крепление может понадобиться и для самой трубы.

Качество резьбы во многом зависит от правильного захода резцов, для чего на торце трубы должна быть выполнена заходная фаска – в зависимости от диаметра и толщины стенки трубы с помощью напильника, болгарки, фаскореза или подвальцовки молотком. Пользоваться клуппом, как и другим металлорежущим инструментом, следует с использованием смазывающе-охлаждающей жидкости. Нарезать резьбу клуппом будет гораздо проще с использованием отработанного масла, консистентной смазки или моющей жидкости.
