Детали привода бензопилы – ключевые и высоконагруженные. От них зависит производительность и работоспособность всего агрегата. В ходе работы они изнашиваются — цепь удлиняется, а шина и зубья приводной звездочки снашиваются. Правильный выбор деталей на замену и точная наладка позволят продлить срок службы инструмента и избежать повышенного износа и поломок.

Как снять звездочку с бензопилы

Как снять звездочку с бензопилы

Немного о правилах эксплуатации узла

Все бензопилы, невзирая на изготовителя, подразделяют на:

  • Бытовые. Малая мощность. Предназначены для небольших объемов работ по домашнему ремонту. Продолжительность непрерывной работы: полчаса — час. Рекомендуемое использование — до 50 часов в месяц.
  • Полупрофессиональные. Средняя или высокая мощность Способны проработать без перерыва несколько часов. Подходят для небольшого строительства или ремонта. Месячное использование-до 100 часов.
  • Профессиональные. Высокая мощность, дополнительная функциональность. Могут использоваться непрерывно на протяжении всей рабочей смены. Предназначены для лесоповала, среднего и крупного строительства, заготовительных цехов предприятий.

Все они имеют сходную конструкцию основных узлов и высокое качество сборки. Основное различие заключается в устройстве рабочей цепи и в материалах, применяемых для изготовления деталей и узлов.

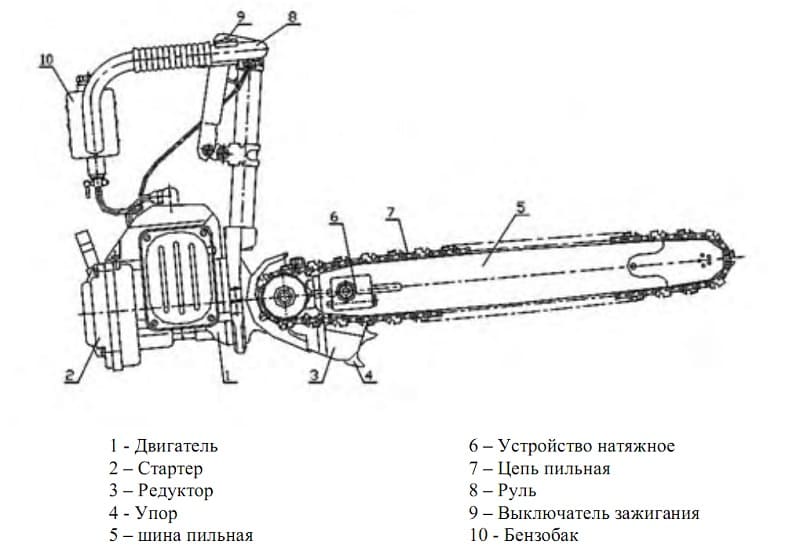

Устройство бензопилы

Устройство бензопилы

Пригодность бензопилы к использованию зависит от стиля использования полотна и звездочки. Их обычно два:

  • Цепь используется, пока зубы полностью не износятся. Вместе с нею меняют и шестерню.
  • Используется несколько цепей с разным шагом, которым соответствуют свои шестерни, соответствующие им по числу зубов и шагу.

В первом случае пилят все подряд, включая гвозди и скобы. Это вызывает повышенный износ и цепи, и шестерни. Приходится часто править и затачивать цепь, тратя на это много времени.

Цепь и звездочку следует менять только вместе. Во время работы ролики полотна прирабатывается к шестерне, несколько растягиваясь по мере износа зубьев. Если старую цепь поставить в пару с новой звездочкой (или наоборот) такого соответствия не будет.

При старте будут возникать удары зубьев о звенья, что приведет к повышенной вибрации и износу всего бензопилы.

Влияет также состояние пары шестерня-полотно и на работу сцепления и подшипника привода. В режиме «Работа» вращается коленчатый вал. В режиме холостого хода, при разъединенном сцеплении, начинает вращаться подшипник. При его недостаточной смазке он подвергается повышенному износу, что вызывает еще большее биение зубьев.

Периодической замене подлежат и полотно, и звездочка. Лучше это делать одновременно

Конструктивные особенности ведущих звездочек

Шаг зубов приводной шестерни — один из основных параметров узла. Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы.

Ведущие шестерни по особенности конструкции разделяются на:

  • Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
  • Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.

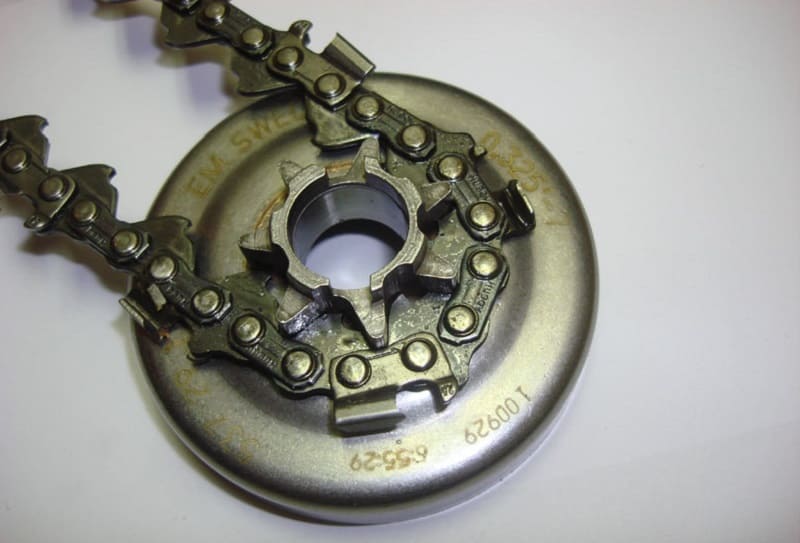

Цельная звездочка

Цельная звездочка

Специалисты выделяют следующие признаки износа зубов приводной шестерни:

  • у основания зубца заметны полукруглые впадины;
  • толщина зубца меняется с высотой;
  • сколотые зоны на вершине;
  • внутри отверстия ступицы появились царапины;
  • цепь протерла канавку на звездочке;
  • при запуске бензопилу подклинивает.

Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.

Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.

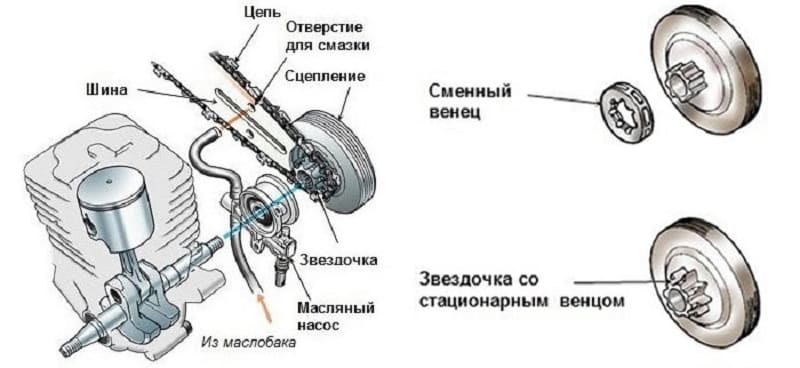

Звездочки со сменным и стационарным венцом

Звездочки со сменным и стационарным венцом

После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.

Как снять ведущую звездочку с бензопилы

в зависимости от особенностей конструкции шестерни различается и последовательность операций, необходимых для того, чтобы снять ее.

Как снять цельную звездочку с бензопилы

Чтобы снять цельную шестерню с запрессованным венцом, следует:

  • Снять кожух и воздушный фильтр.
  • Снять шину и полотно.
  • Зафиксировать поршень двигателя.
  • Разъединить сцепление.
  • Снять сцепление и барабан.
  • Извлечь венец, поддев его рожковым ключом или применив приспособление из комплекта поставки.

Собирают бензопилу в обратном порядке.

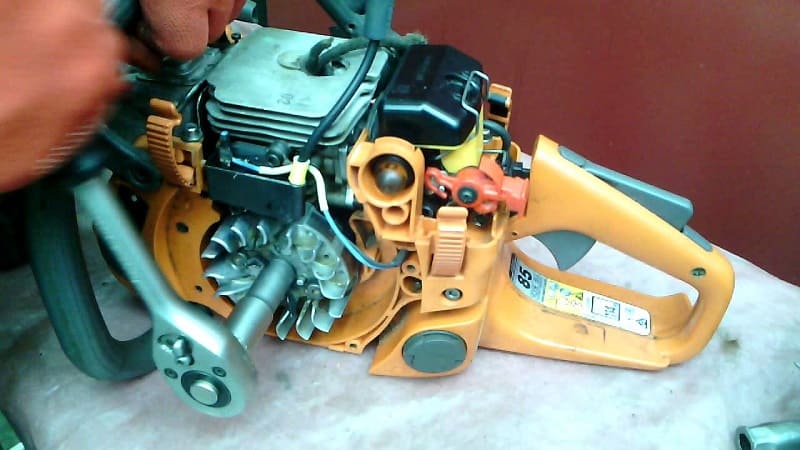

Как снять цельную звездочку с бензопилы

Как снять цельную звездочку с бензопилы

Как снять сборную звездочку с бензопилы

Снятие разборной шестерни происходит в той же последовательности, за исключением последней операции. В ее ходе извлекается не вся шестерня, а только ее венец.

После сборки пилы следует проверить регулировки и общую работоспособность. При этом проверяют натяжение полотна.

Для этого отпускают тормоз и оттягивают полотно в направлении рабочего движения. Если люфта нет, значит, цепь перетянута и ее следует ослабить. Если же удается оттянуть так, что виден просвет между звеньями и шиной — натяжение недостаточное и его

Надежнее всего при замене шестерни покупать ремкомплект, предназначенный для вашей модели инструмента. Если такой комплект недоступен, то придется подбирать подходящую замену по таблицам соответствий в магазине или по шагу зубов и ширине. Важно также найти деталь с теми же посадочными параметрами — диаметром отверстия.

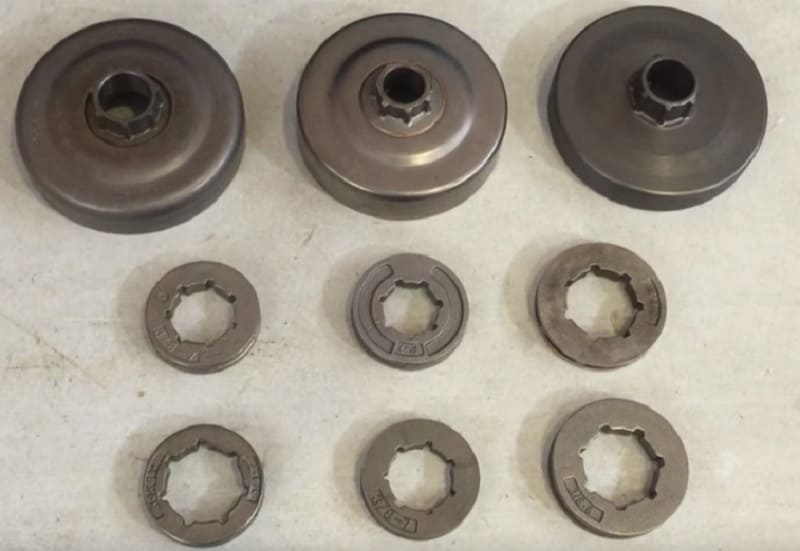

Сборные звездочки

Сборные звездочки

Замена изношенных деталей

Если шестеренка имеет сменный венец, следует тщательно проверить состояние основания. При обнаружении забоин, сколов, глубоких царапин, изменения геометрии или коррозии следует заменить не только венец, но и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Существенно возрастает риск заклинивания или обрыва цепи.

Кроме того, повысится вибрационная нагрузка на сцепление, трансмиссию и двигатель устройства. Те же факторы возникают при продолжительной эксплуатации одной цепи.

Народные «умельцы» иногда реанимируют растянутое полотно цепь, попросту выбрасывая одно или для звена и заново запрессовывая оси. В этом случае бензопиле требуется замена звездочки.

Не следует также менять диаметр шестеренок (и, соответственно, число зубов). При работе увеличенной или уменьшенной звездочкой в трансмиссии и двигателе возникают усилия, на которые конструкторы устройства не рассчитывали. Это сократит эксплуатационный ресурс инструмента и не повысит его производительность.

Несмотря на наличие в конструкции бензопилы систем безопасности, мгновенно останавливающих движение полотна при его обрыве или разрушении шины и защищающих от разлета оторванных звеньев, до таких ситуаций лучше не доводить. Необходимость замены шестеренки лишь усиливается требованиями безопасности.

Как продлить ресурс ведущей звездочки?

Опытные пильщики рекомендуют работать несколькими одинаковыми полотнами, меняя их по мере того, как звенья будут тупиться. Такая методика поможет существенно снизить износ ведущей шестеренки, но, безусловно, не сможет предотвратить его полностью. Рано или поздно ее придется снять и заменить.

Реставрация или замена?

Детали привода делаются из особо прочных высоколегированных сплавов в условиях промышленного производства. Кроме того, их подвергают специальным видам обработки для улучшения их прочностных качеств, износостойкости и коррозионной стойкости. В их число могут входить:

  • Закалка.
  • Отпуск.
  • Дробеструйное уплотнение поверхности.
  • Нанесение защитных покрытий.

Повторить такой технологический процесс в условиях домашней мастерской невозможно. Не сработает также попытка реставрации наплавкой с последующей фрезеровкой под размер. Такая восстановленная шестерня проработает в несколько раз меньше, чем заводская. Стоимость ремкомплект несопоставимо мала по сравнению с потерянными впустую усилиями и временем.

Бензопила в разобранном виде

Бензопила в разобранном виде

Замена детали в сервисных мастерских стоит недешево, поэтому наиболее разумным и экономичным остается самостоятельная замена на подходящую шестерню промышленного производства.

Альтернативные решения

Конструкции привода у большинства бензопил, представленных в бытовом и полупрофессиональном сегменте рынка, принципиально схожи. Совпадает и последовательность операций, необходимых, чтобы снять и заменить ведущую шестерню.

Как уже упоминалось, лучшим вариантом будет приобретение штатного для данной модели ремкомплекта.

Преимуществом будет наличие в комплекте и подшипника. Следует также проверить наличие съемника барабана, предназначенного для данной пилы, а также фиксатора для закрепления поршня в определенной позиции.

Если все-таки возникает гениальная идея «улучшения» или модернизации этого узла бензопилы, то лучше посоветоваться со специалистами и просто с опытными людьми.

Как заменить своими руками

Опытные мастера рекомендуют следующую последовательность операций при замене звездочки:

  • Снять корпус и воздушный фильтр (при необходимости).
  • Вывинтить свечу и вставить вместо нее фиксатор, чтобы застопорить поршень.
  • Снять сцепление бензопилы.
  • Извлечь шестерню съемником или рожковым ключом.

Съемный венец следует отвинчивать по часовой стрелке. Если при разборке выяснится, что детали центробежного механизма изношены или сломаны, следует также снять и его и заменить. Если детали и узлы визуально не повреждены, то сборка механизма проводится в обратном порядке.

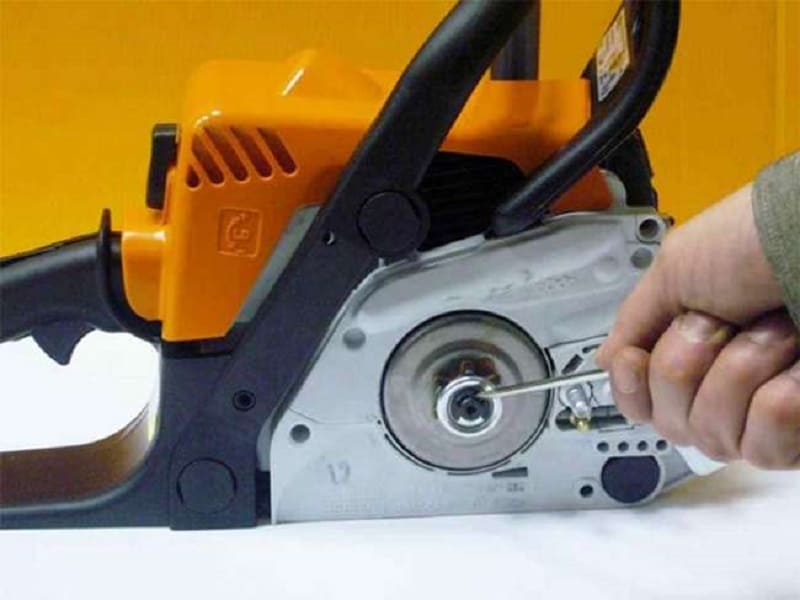

Как снять звездочку с бензопилы своими руками

Как снять звездочку с бензопилы своими руками

Чтобы правильно и точно зафиксировать механизм сцепления на ведущем валу, следует извлечь фиксатор поршня, плавно потянуть за пусковой шнур и отпустить его.
