Гибкий вал применяется в самых разных отраслях, везде, где нужно передавать вращающий момент под произвольными углами. Он используется в качестве трансмиссии в бормашинах и граверах, дрелях, а также для передачи вращения в измерительных приборах, таких, как автомобильный спидометр.

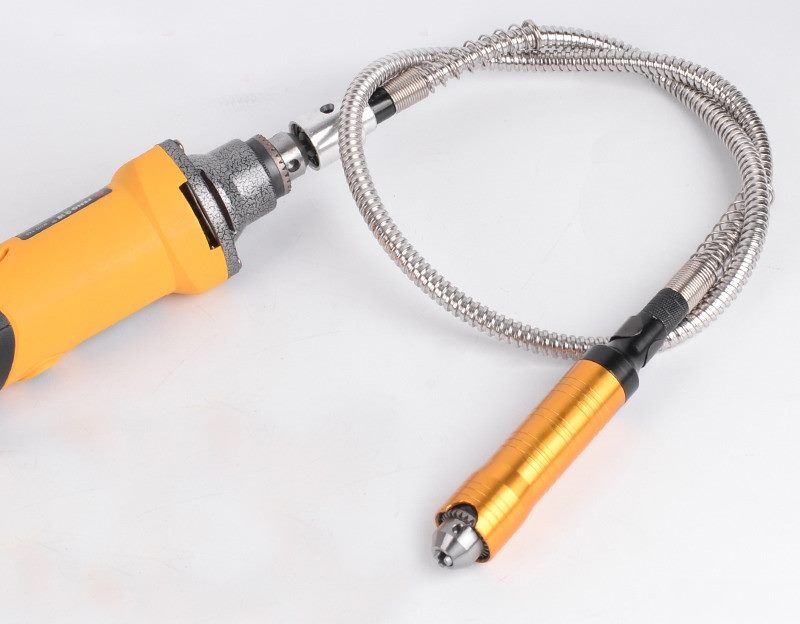

Гибкий вал

Гибкий вал

Зачем нужен гибкий вал и где его применяют

Гибкий привод для дрели состоит из двух основных деталей: гибкого тросика с бронированной оплеткой и мягкой оболочки. С одной стороны он оснащен узлом присоединения к двигателю или ручному приводу, с другой — имеет патрон для крепления инструмента.

Использовать гибкий вал очень удобно, когда нужно завернуть или отвернуть крепеж в узких местах с затрудненным доступом, куда не засунуть шуруповерт в рабочем положении

Гибкие валы используются также для привода ручного инструмента для тонких и точных работ. Размещение тяжелого высокооборотного электродвигателя в самом инструменте привело бы к быстрой утомляемости оператора и потере точности операций. Примером является бормашина стоматолога или гравера.

В результате пользователь получает возможность продолжительной работы удобным, не тяжелым и малогабаритным устройством, снижается и уровень вибрации от электродвигателя, передающийся на руку.

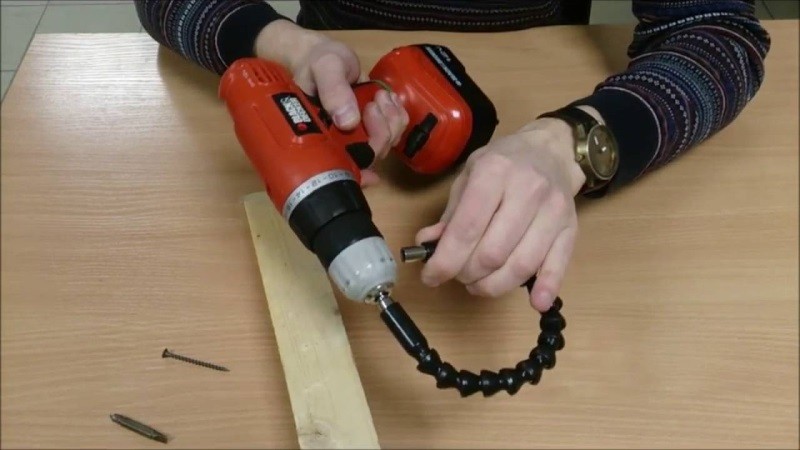

Гибкий вал для шуруповерта

Гибкий вал для шуруповерта

Особенностью применения гибкого вала является ограничение предельного крутящего момента, который он способен передать. При превышении этого предела происходит скручивание тросика, и вал выходит из строя.

Особенности конструкции

Главной конструктивной особенностью и одновременно основным преимуществом при применении является возможность его изгиба в любом месте в любом направлении. Это достигается путем использования следующих компонентов:

  • гибкий и прочный стальной плетеный тросик, передающий крутящий момент;
  • броневая оплетка либо намотанная спиралью пружинная проволока, выполняющая роль гибкого корпуса привода.

Снаружи проволока прикрыта гофрированной пластиковой оболочкой, внутри которой находится консистентная смазка. Она снижает трение, предотвращает истирание тросика- сердечника и защищает его от влаги и пыли.

В конструкцию гибкого привода дрели также входят подшипники, к которым прикреплен тросик. Они поддерживают его вращение. С одного конца тросик закрепляется в патроне, с другой на нем предусмотрено крепление для инструмента.

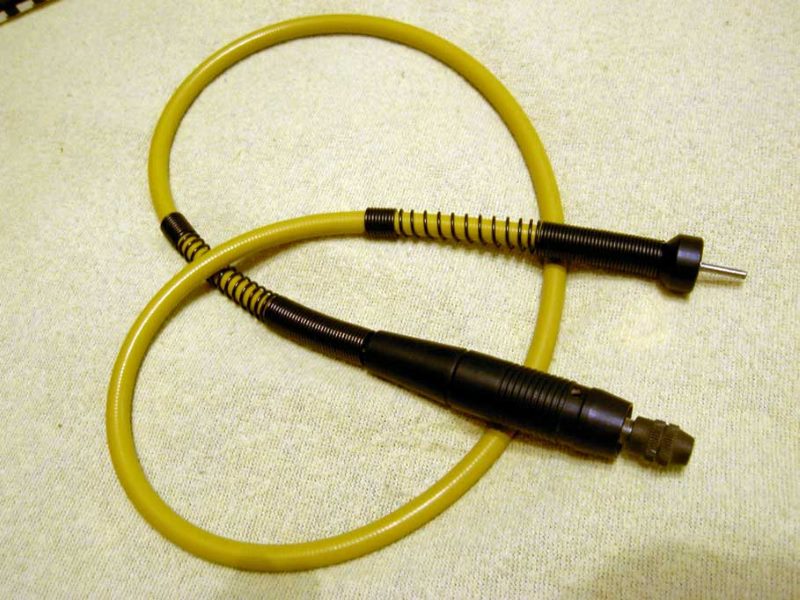

Вал-удлинитель с цанговым зажимом

Вал-удлинитель с цанговым зажимом

Такой привод предназначен для легких и тонких работ, отвернуть им закисший болт или завернуть 130-миллиметровый саморез на полных оборотах не стоит рассчитывать- надо помнить про то, что крутящий момент, передаваемый гибким валом, ограничен.

Как сделать своими руками

Любители мастерить инструмент своими руками вполне могут изготовить гибкий привод для дрели самостоятельно.

Важно! самому сделать броневую оплетку не получится, для этого нужно промышленное оборудование. Важно также понимать, что самодельный гибкий вал для дрели будет уступать заводскому, прежде всего — по рабочему ресурсу работы. И использовать его лучше эпизодически — тогда он не подведет вас в ответственный момент. Для профессиональной работы в больших объемах лучше потратиться на покупной удлинитель.

Тросик с оплеткой придется купить в магазине, попросив отрезать нужную вам длину. Самоделкину остается разделать концы, смонтировать наружную защиту, заполнив ее смазочными материалами. В качестве заготовки для узла крепления в патрон сгодится хвостовик от сломанного сверла подходящего диаметра.

Как вариант в качестве исходной заготовки можно взять тросик от автомобильного спидометра, а также мотоциклетный привод управления газом или сцеплением.

Один конец проволоки в броневой оплетке нужно будет приварить к хвостовику сломанного сверла, используя гайку подходящего диаметра и сварочный аппарат. Ко второму концу тросика приваривают патрон от дрели либо шестигранный адаптер для быстрой смены инструмента. Помните, что при работе таким приводом нужно придерживать его не за вращающийся патрон, а за неподвижную оплетку. Такое сделанное своими руками устройство не только даст возможность сэкономить средства, но и изготовить привод точно такой длины, какая вам требуется. Большинство заводских приводов имеют длину 25 или 50 см.

Гибкий вал для гравера

Гравер, или бормашина, развивает высокие обороты — до 30 тыс. об/мин. Малогабаритное и удобно лежащее в руке устройство применяется для операций:

  • полировки;
  • фрезеровки;
  • сверления отверстий небольшого диаметра;
  • шлифовки и др.

Работа гравером требует высокой точности движений мастера. Усилия и при этом прикладываются небольшие, по сравнению, скажем, с закручиванием саморезов. Также мал и крутящий момент. Такие приборы используются ювелирами и мастерами художественного творчества, создающими произведения, не уступающим лучшим образцам резчиков по дереву, камню, а также чеканки. Гравировку выполняют по таким материалам, как:

  • металл;
  • дерево;
  • камень;
  • стекло;
  • пластмассы.

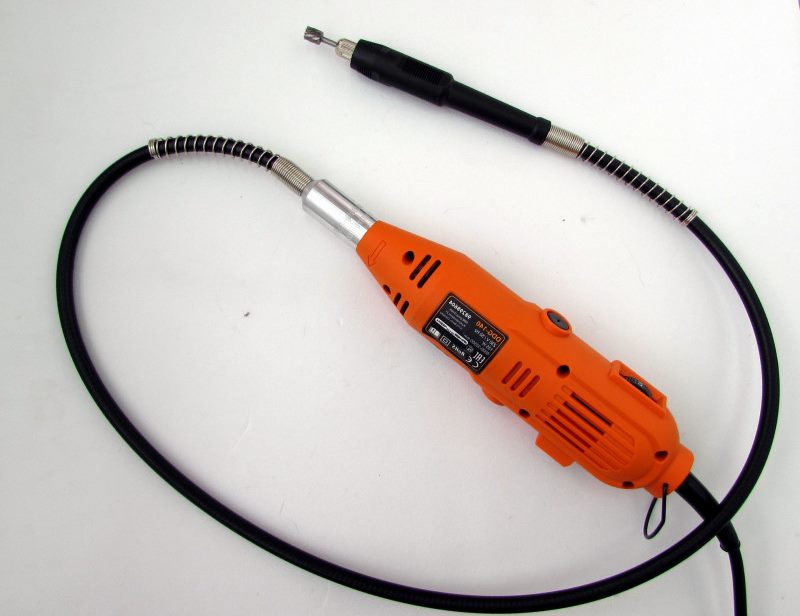

Гравер с гибким валом

Гравер с гибким валом

Гибкий вал для гравера позволяет до минимума снизить ручные усилия пользователя, превращая многочасовой труд в увлекательное занятие.

Валы для бензокосы

В механических косах с электрическим и бензиновым приводом применяются как гибкие, так и жесткие валы.

В мощных мотокосах, способных срезать высокую, жесткую и густую траву и даже небольшой кустарник, используют цельнометаллические жесткие приводы. Такие аппараты рассчитаны на продолжительную работу и обладают высоким крутящим моментом. У них также значительные габариты и вес, их носят на плечевых ремнях. В качестве рабочего органа используют толстую жесткую леску или мощные стальные ножи — двух, трех или четырех — лезвийные.

Гибкий привод используют в легких маломощных и малогабаритных триммерах, предназначенных для докашивания углов после газонокосилки или подстригания травы на небольших лужайках. Держат такие триммеры одной рукой, а гибкий вал применяется для того, чтобы косить в наиболее удобной позе. Режущий элемент таких аппаратов — леска малой или средней толщины или облегченный двух-лезвийный нож. Если возникнет перегрузка устройства, то гибкий вал может скручиваться. Разрыв при этом, как правило, происходит возле узла крепления вала к двигателю. Если не удается купить «родной вал, то подбирать из приводов подходящей длины нужно по направлению оплетки. Такие приводы могут вращаться только в одну сторону.

Перед началом сезонных работ и после смены привода следует удалить остатки старой смазки, промыть бензином или другим растворителем и заполнить полость в ручке новой смазкой. Вид смазки указан в руководстве пользователя.

Гибкий вал спидометра

Гибкий вал передает крутящий момент с трансмиссии автомобиля или мотоцикла на магнитный датчик спидометра. Если стрелка спидометра при движении на постоянной скорости начинает дергаться или ложится в крайнее положение — значит, неисправен тросик. Его можно заменить своими руками. Гибкий вал подбирается по каталогу деталей для вашей марки автомобиля. Он должен совпадать по местам крепления и по длине. При слишком длинном или слишком коротком тросике возникает риск перегиба его под слишком малым радиусом. Это приводит к возникновению посторонних шумов (похожих на подвывание), к повышенному износу и к преждевременному выходу из стоя узла.
